Трехходовой клапан ESBE 3F65-90: надежность и эффективность регулирования

Трехходовой клапан ESBE 3F65 90 предназначен для управления потоками теплоносителя в системах отопления и охлаждения. Он объединяет или разделяет два потока, помогая поддерживать заданную температуру в контуре и распределять теплоноситель между ветвями трубопровода. Обозначение модели указывает на номинальный диаметр DN 65 и пропускную способность Kvs 90 м3/ч. Клапан относится к линейке ESBE 3F с фланцевым присоединением. Его устанавливают в трубопроводах сравнительно большого диаметра, где важно регулировать поток без применения нескольких отдельных запорных устройств. Для автоматического изменения положения затвора корпус оснащают совместимым поворотным электроприводом; предусмотрено и ручное управление.

Технические характеристики

В гидравлической системе клапан может работать как смесительный или разделительный узел. В первом случае он регулирует соотношение потоков, поступающих из разных линий. Во втором — направляет общий поток по одной из двух ветвей. Конкретная схема зависит от подключения патрубков и выбранного алгоритма управления. Основные параметры модели:

• номинальный диаметр — DN 65,
• коэффициент пропускной способности Kvs — 90 м3/ч,
• тип клапана — трехходовой поворотный,
• присоединение — фланцевое,
• номинальное давление серии — PN 6,
• максимальная рабочая температура — до 110 C.

Показатель Kvs характеризует расход воды через клапан при перепаде давления 1 бар в полностью открытом положении. Это расчетный параметр, а не постоянный расход в реальной системе: фактическое значение зависит от перепада давления, положения затвора и гидравлического сопротивления трубопровода. PN 6 означает, что при проектировании и эксплуатации необходимо соблюдать допустимые для клапана и системы пределы давления.

Конструкция и принцип действия

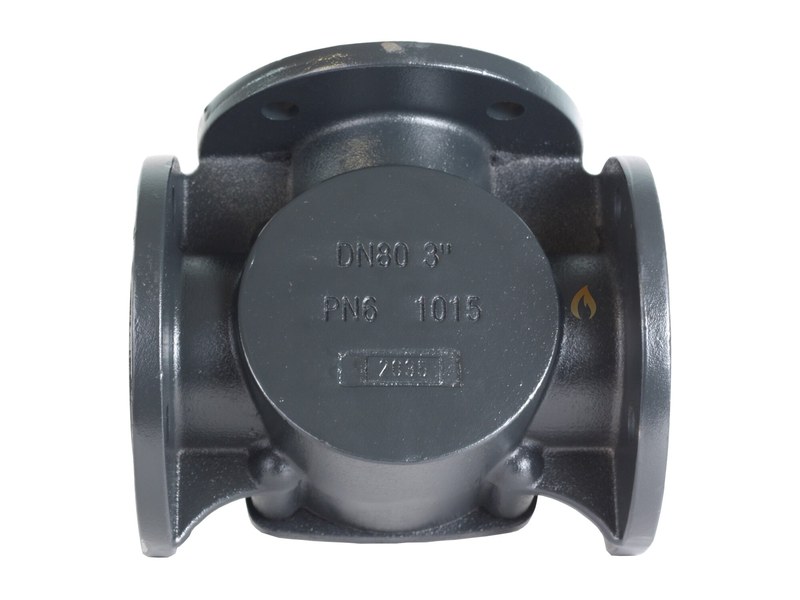

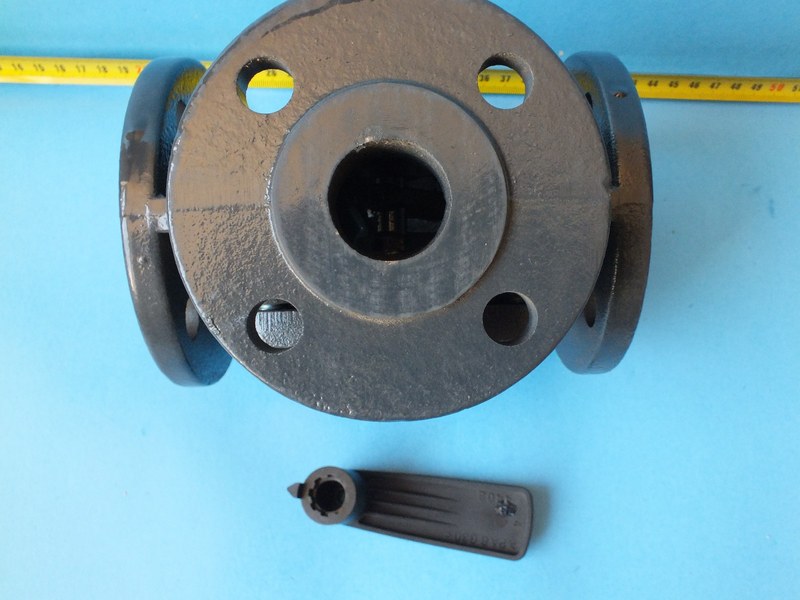

Корпус с тремя патрубками образует основную проточную часть. Внутри него расположен поворотный затвор, который меняет проходные сечения между портами. В зависимости от его положения потоки смешиваются в требуемой пропорции либо переключаются между выходными направлениями. К основным элементам клапана относятся:

• корпус из чугуна с фланцевыми присоединительными поверхностями,
• поворотный затвор, перераспределяющий поток между тремя патрубками,
• шток, передающий вращение от рукоятки или привода к затвору,
• уплотнительные элементы, ограничивающие утечки в местах соединения подвижных и неподвижных частей,
• фланцы для присоединения к трубопроводу.

При ручном управлении оператор поворачивает шток и устанавливает затвор в нужное положение. При автоматизации электропривод получает управляющий сигнал от регулятора и изменяет положение клапана. Регулятор может учитывать температуру теплоносителя или другой заданный технологический параметр. Сам клапан не измеряет температуру и не формирует управляющий сигнал: эти функции выполняют внешние датчики и автоматика.

Режимы регулирования и применение

Трехходовой клапан применяют в схемах, где требуется изменять направление или соотношение потоков. В смесительном режиме он объединяет теплоноситель из двух линий, формируя поток с требуемой температурой. В разделительном режиме поступающий теплоноситель направляется в одну из двух ветвей либо распределяется между ними в соответствии с положением затвора. ESBE 3F65 90 используют в тепловых пунктах, котельных, системах отопления зданий и промышленных объектов, а также в технологических установках с водяными контурами. DN 65 и Kvs 90 м3/ч делают модель применимой в магистралях со значительным расчетным расходом, если ее пропускная способность согласуется с гидравлическим расчетом системы. При выборе схемы важно учитывать направление потока, назначение каждого патрубка и режим работы оборудования. Ошибка в подключении может привести к неправильному смешению или распределению теплоносителя. Клапан не заменяет балансировочную арматуру и не должен рассматриваться как гарантированно герметичное запорное устройство.

Монтаж и эксплуатация

Клапан устанавливают на трубопроводе с учетом схемы производителя и направления потоков. Фланцы должны совпадать с ответными соединениями по размеру и стандарту, а трубопровод — не передавать на корпус чрезмерные механические нагрузки. Перед монтажом внутренние полости очищают от загрязнений, которые могут повредить затвор или уплотнения. При установке и эксплуатации учитывают следующие условия:

• положение корпуса и ориентацию патрубков задают по схеме конкретной системы,
• крепеж фланцев затягивают равномерно, чтобы избежать перекоса и утечек,
• рабочее давление и температура не должны превышать допустимые значения,
• применяемый теплоноситель должен быть совместим с материалами клапана и уплотнений,
• привод устанавливают и настраивают в соответствии с его инструкцией и требуемым ходом клапана,
• после запуска проверяют герметичность соединений и корректность изменения потока.

Периодическое обслуживание включает осмотр фланцев, проверку отсутствия протечек и контроль свободного перемещения затвора. При наличии электропривода дополнительно проверяют его крепление и работу управляющей автоматики. Срок службы зависит от качества теплоносителя, соблюдения температурно-давленческих ограничений и отсутствия механических примесей.

Таким образом, ESBE 3F65 90 — фланцевый трехходовой клапан DN 65 с коэффициентом пропускной способности Kvs 90 м3/ч, предназначенный для регулирования и распределения потоков в гидравлических системах. Поворотный затвор позволяет использовать его в смесительных и разделительных схемах, а управление может выполняться вручную или с помощью совместимого электропривода. Надежная работа зависит от правильного монтажа, соответствия параметров системы допустимым значениям и корректной настройки автоматики. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте представлены компоненты для инженерных систем, автоматизации и производственных процессов. Поставка клапанов ESBE позволяет предприятиям комплектовать трубопроводные узлы оборудованием, рассчитанным на работу в промышленных условиях.
