Диагностический комплект Fluke 1587/MDT FC 4692716 — проверка изоляции и трехфазных электроприводов
Диагностика электродвигателя требует исследования нескольких взаимосвязанных параметров. Повышенный рабочий ток, нарушение чередования фаз и ухудшение сопротивления изоляции могут возникать независимо друг от друга, но приводить к сходным эксплуатационным последствиям. Fluke 1587/MDT FC представляет собой комплект приборов, предназначенных для последовательной проверки этих условий. В набор входят мультиметр-мегаомметр 1587 FC, токовые клещи i400 и индикатор чередования фаз 9040. Комплект ориентирован на обслуживание электродвигателей, питающих кабелей и приводных систем. В сравнении с более ранним набором 1587 MDT исполнение FC использует мультиметр с поддержкой соответствующих функций Fluke Connect.
Технические характеристики
Основные параметры комплекта:
- производитель — Fluke,
- категория — комплект диагностики электродвигателей,
- модель — 1587/MDT FC,
- номер набора — 4692716,
- основной измеритель — Fluke 1587 FC,
- токовые клещи — Fluke i400,
- индикатор фаз — Fluke 9040,
- испытательные напряжения изоляции — 50, 100, 250, 500 и 1000 В,
- измеряемое сопротивление изоляции — до 2 ГОм,
- диапазон переменного тока клещей i400 — до 400 А,
- контроль последовательности фаз — предусмотрен,
- фильтрация сигналов электропривода — предусмотрена,
- поддержка Fluke Connect — предусмотрена,

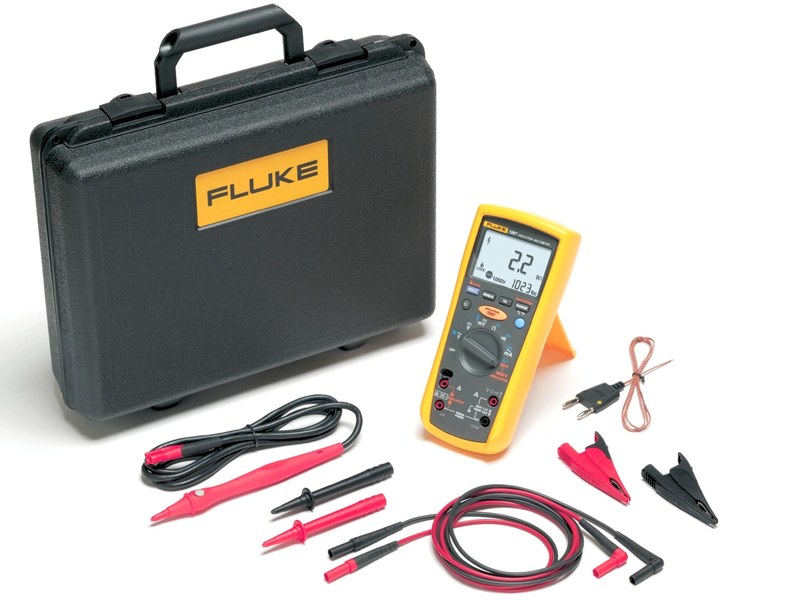

- транспортировочный футляр — входит в комплект.
Особенности диагностической системы

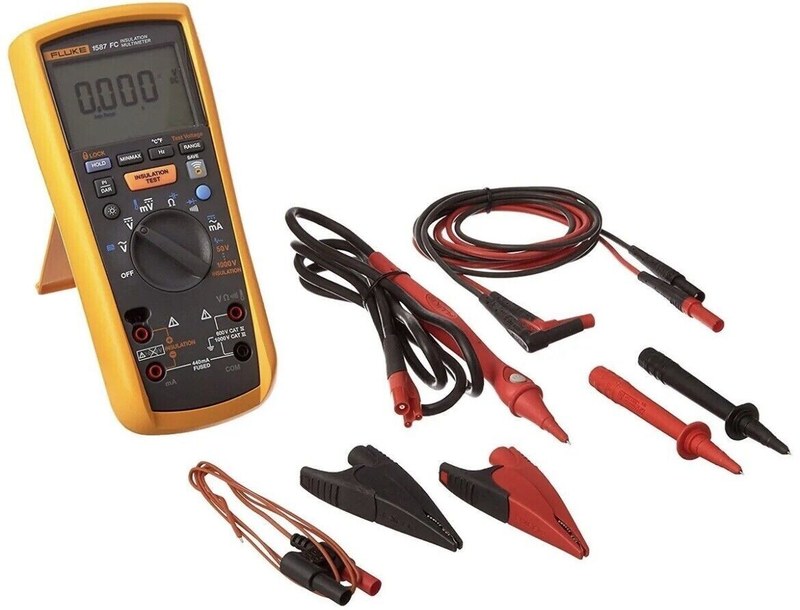

Основной прибор 1587 FC сочетает цифровой мультиметр с источником испытательного постоянного напряжения. При проверке изоляции устройство измеряет возникающий ток утечки и определяет соответствующее сопротивление. Перед выполнением испытания объект необходимо обесточить и отделить от электронных компонентов, которые могут быть повреждены испытательным напряжением. Токовые клещи i400 предназначены для измерения переменной нагрузки без включения прибора непосредственно в силовой проводник. Их сигнал поступает на соответствующий вход мультиметра. Индикатор Fluke 9040 используется для проверки порядка следования трех фаз. Это позволяет обнаруживать неправильную последовательность подключения перед пуском оборудования. Функциональность Fluke Connect расширяет возможности сохранения и сопоставления результатов основного измерителя.
Области применения
Комплект используется при диагностике электрических приводов и их питающих цепей:
- промышленные электродвигатели,
- насосное оборудование,
- вентиляционные агрегаты,
- трехфазные распределительные системы,
- электрические кабели,
- производственные станки,
- компрессорные установки,
- системы управления приводами,
- электромеханические испытательные стенды.
Компания «Олниса» осуществляет поставки измерительного оборудования Fluke для промышленной электротехники. В ассортимент входят приборы проверки изоляции, токовые преобразователи и устройства контроля трехфазных подключений. Диагностический комплект Fluke 1587/MDT FC объединяет измерительные устройства, используемые при эксплуатации электродвигателей. Компания «Олниса» поставляет профессиональные приборы для производственных и энергетических предприятий.
Преимущества
К эксплуатационным достоинствам относятся:
- несколько диагностических функций в едином комплекте,
- контроль состояния электрической изоляции,
- измерение переменного тока без разрыва цепи,
- проверка правильности чередования фаз,
- поддержка цифровой регистрации результатов,
- удобство последовательных электрических измерений,
- комплектное хранение принадлежностей,
- портативность,
- применимость к различным электроприводам.
Таким образом, Fluke 1587/MDT FC 4692716 представляет собой диагностический комплект для проверки изоляции, токовой нагрузки и чередования фаз. Набор объединяет приборы, необходимые для исследования нескольких основных электрических характеристик электродвигателя. Компания «Олниса» поставляет диагностические комплекты Fluke для промышленных предприятий. Измерительная аппаратура контроля электроприводов входит в ассортимент компании.
