Комплект Fluke Networks CableIQ CIQ-SVC — диагностика кабельных линий и сетевых подключений

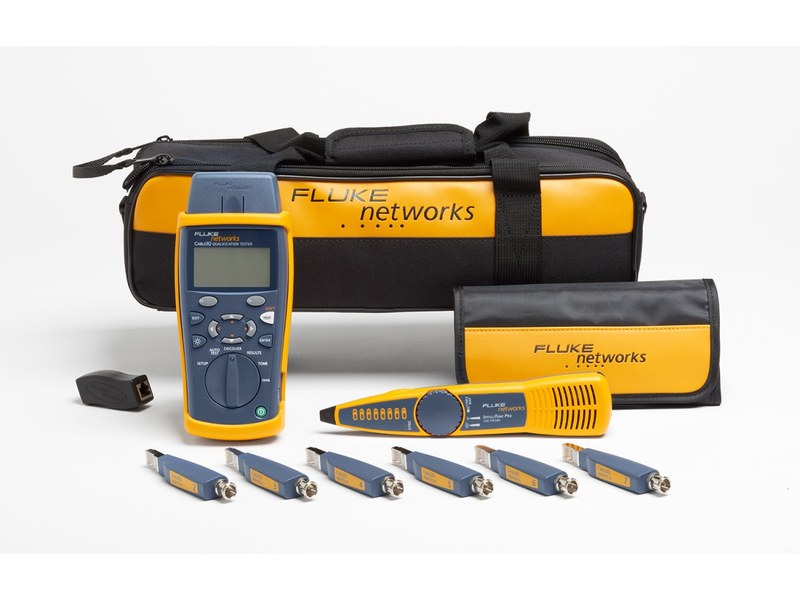

При обслуживании локальной сети недостаточно установить, что проводники соединены правильно. Кабель может сохранять электрическую целостность, но не обеспечивать передачу данных на требуемой скорости. Комплект Fluke Networks CIQ-SVC предназначен для комплексного исследования таких ситуаций. Набор CableIQ Service Kit объединяет средства проверки кабельной линии, поиска проводников и диагностики сетевого подключения. Его применение позволяет разделять неисправности физической кабельной инфраструктуры и проблемы активного сетевого оборудования. Особую ценность комплект представляет при модернизации действующих Ethernet-сетей, когда необходимо установить пригодность ранее проложенной линии для новых условий передачи данных.

Технические характеристики

Наиболее важные параметры комплекта и его основного измерителя:

• производитель — Fluke Networks,
• категория — комплект диагностики сетевых линий,
• обозначение — CIQ-SVC,

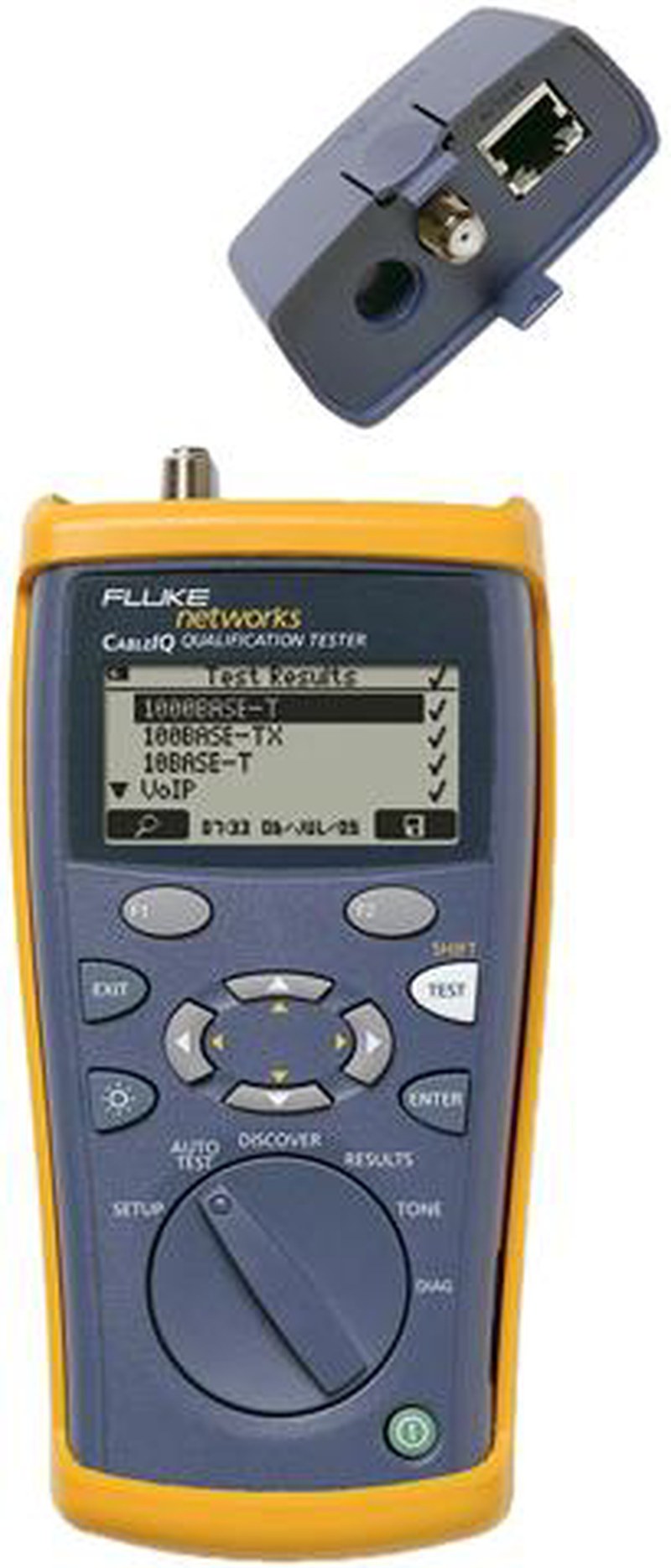

• основной измеритель — CableIQ,
• проверяемые соединения — медная витая пара и коаксиальные линии,
• поддерживаемые проверки Ethernet — 10BASE-T, 100BASE-TX и 1000BASE-T,
• контроль схемы соединений — предусмотрен,
• определение расстояния до повреждения — предусмотрено,
• поиск кабеля — цифровой и аналоговый тональный,
• количество сохраняемых результатов CableIQ — до 250,
• автономное питание основного прибора — четыре батареи AA,
• типичное время работы CableIQ — до 20 часов без подсветки.

Как работает диагностический комплект

Проверка начинается с исследования физической линии. CableIQ измеряет параметры соединения, определяет ошибки разводки и оценивает пригодность кабеля для выбранного сетевого приложения. Если устройство обнаруживает нарушение, можно определить характер дефекта: обрыв, короткое замыкание, перепутанные проводники или проблему, влияющую на передачу сигнала. Индуктивный щуп IntelliTone используется для поиска нужного кабеля среди нескольких линий. Цифровой тональный сигнал помогает уменьшить влияние соседних проводников на идентификацию. LinkRunner выполняет другой тип диагностики. Он применяется для проверки подключения к активному Ethernet-порту, скорости соединения и доступности предусмотренных сетевых устройств. Таким образом, комплект позволяет последовательно исследовать физическую линию и работающий сетевой интерфейс. При этом CableIQ выполняет квалификационные испытания, а не полноценную сертификацию кабеля по всем параметрам категории.

Области применения

Комплект применяется в инфраструктуре, где необходимо быстро устанавливать причины нарушений передачи данных:

• корпоративные локальные сети,
• коммутационные шкафы,
• кабельные линии Ethernet,
• телекоммуникационные помещения,
• производственные вычислительные сети,
• структурированные кабельные системы,
• модернизация существующей сети,
• обслуживание распределенных сетевых подключений,
• поиск кабелей без маркировки.

Компания «Олниса» осуществляет поставки контрольно-измерительного оборудования Fluke Networks для промышленной информационной инфраструктуры. В ассортименте представлены приборы диагностики кабельных систем, сетевые тестеры и измерительные принадлежности, применяемые в проводных коммуникационных сетях предприятий. Комплекты CableIQ относятся к профессиональному оборудованию, предназначенному для технического контроля действующих сетевых соединений. Компания «Олниса» поставляет промышленную измерительную аппаратуру, используемую при эксплуатации информационных и технологических систем.

Преимущества

Комплектный подход обеспечивает следующие эксплуатационные достоинства:

• возможность проверки кабельной линии и активного подключения,
• уменьшение количества отдельных диагностических устройств,
• обнаружение ошибок соединения,
• определение пригодности линии для выбранной скорости Ethernet,
• поиск кабеля внутри плотного пучка,
• возможность проверки нескольких линий с дистанционными идентификаторами,
• сохранение результатов,
• удобство переносной эксплуатации,
• последовательная диагностика нескольких уровней сетевой инфраструктуры.

Таким образом, Fluke Networks CIQ-SVC представляет собой сервисный комплект для диагностики медных кабельных линий и сетевых интерфейсов. Сочетание CableIQ, LinkRunner и IntelliTone позволяет обнаруживать различные виды неисправностей, начиная с повреждений проводников и заканчивая нарушениями подключения. Компания «Олниса» поставляет диагностическое оборудование Fluke Networks для промышленной и коммуникационной инфраструктуры. Комплекты сетевых измерительных приборов входят в ассортимент продукции компании.
