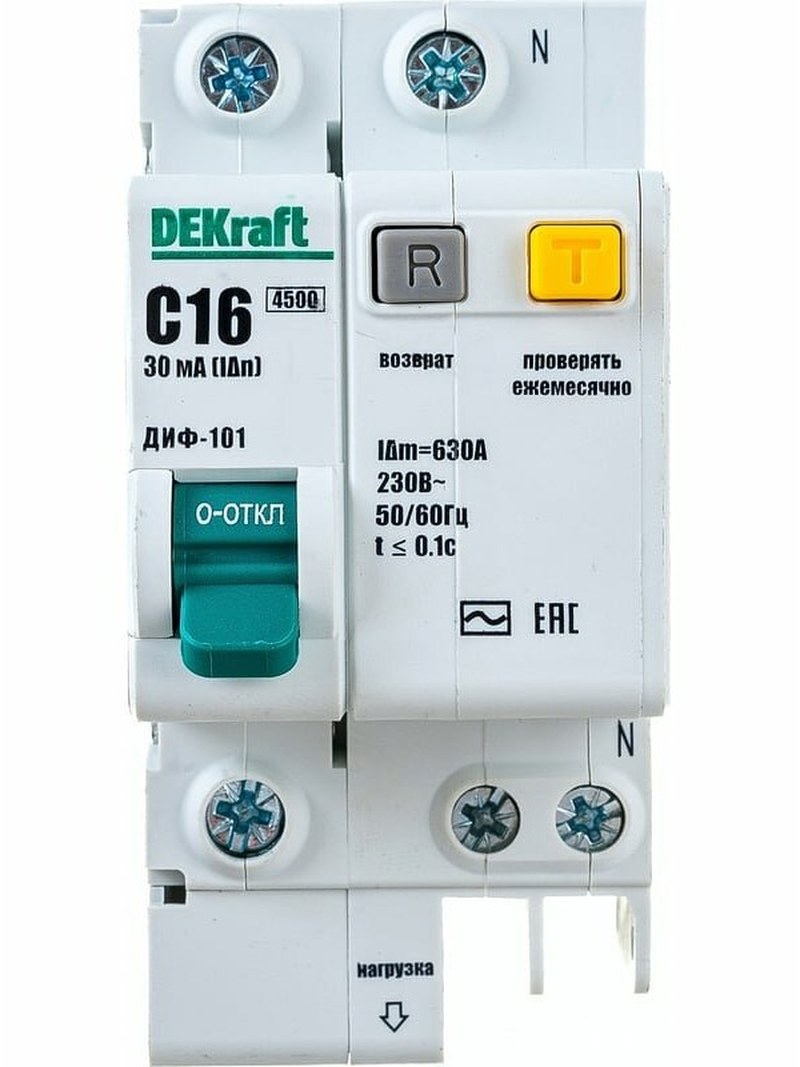

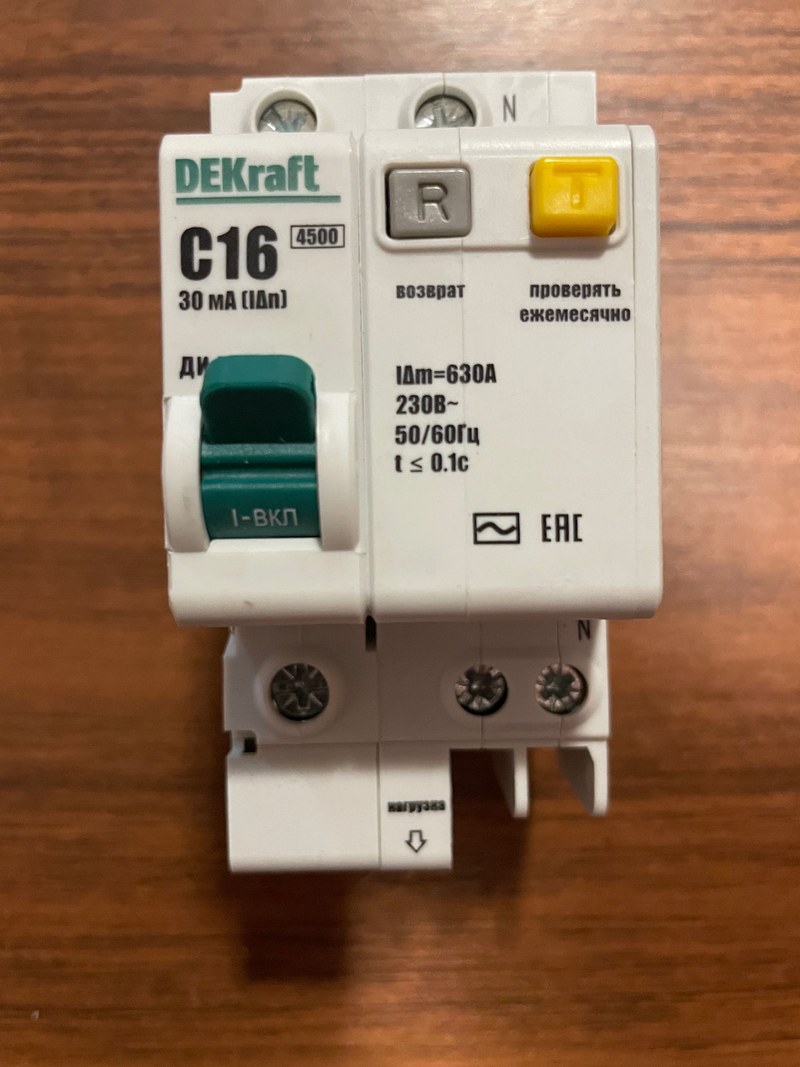

Дифференциальный автомат DEKraft ДИФ-101 C16 — надежная защита электрических цепей
DeKraft ДИФ-101 C16 — автоматический выключатель дифференциального тока, который объединяет защиту от сверхтока и от утечки. В реферате рассматривается конкретный вариант 15157DEK: двухполюсное исполнение 1P+N, номинальный ток 16 А, характеристика срабатывания C, тип дифференциальной защиты AC и уставка 30 мА. Эти параметры важны при выборе аппарата для однофазной линии: устройство должно соответствовать нагрузке, напряжению сети и требуемому уровню защиты. АВДТ устанавливают в распределительных щитах для защиты отходящих линий и подключённых к ним электроприёмников. При перегрузке, коротком замыкании или дифференциальном токе аппарат размыкает цепь. Для модели 15157DEK изготовитель указывает сети переменного тока напряжением до 220 В и отключающую способность 4,5 кА.
Технические характеристики
ДИФ-101 рассчитан на защиту однофазной линии от сверхтоков и утечки тока. Номинал 16 А задаёт допустимый длительный ток в нормальных условиях, а характеристика C определяет времятоковую область срабатывания автоматической защиты. Перед применением номинал необходимо сопоставить с нагрузкой и сечением проводников линии. Основные параметры исполнения 15157DEK:
- Номинальное напряжение сети — до 220 В переменного тока,
- Номинальный ток — 16 А,
- Число полюсов — 1P+N,
- Характеристика электромагнитного расцепителя — C,
- Номинальный отключающий дифференциальный ток — 30 мА,
- Тип дифференциальной защиты — AC,
- Предельная отключающая способность Icn — 4,5 кА,
- Дифференциальный блок — электронный,
- Монтаж — на DIN-рейку,
- Ширина — 2,5 модуля по 18 мм, то есть 45 мм.
Порог 30 мА предназначен для дополнительной защиты людей при утечках, а не для замены защитного заземления и других мер электробезопасности. Тип AC рассчитан на дифференциальные токи переменного синусоидального характера. Отключающая способность 4,5 кА показывает максимальный ожидаемый ток короткого замыкания, который аппарат способен отключить в предусмотренных условиях.
Конструкция и принцип действия
В корпусе аппарата объединены автоматический выключатель и дифференциальный блок. Автоматическая часть реагирует на перегрузку и короткое замыкание, дифференциальная — на разницу токов, проходящих по фазному и нейтральному проводникам. В исполнении 1P+N оба проводника проходят через устройство; при этом обозначение 1P+N означает, что фазный провод защищён от сверхтока, а нейтральный коммутируется вместе с ним. При нормальной работе ток, уходящий к нагрузке по фазе, возвращается по нейтрали. Если часть тока уходит на землю или через повреждённую изоляцию, равновесие нарушается. Дифференциальный блок фиксирует эту разницу и при достижении установленного порога подаёт команду на отключение. Электронное исполнение блока указано изготовителем для данного артикула. Действие защитных узлов различается по причине аварии:
- Перегрузка вызывает длительное превышение номинального тока и приводит к срабатыванию теплового расцепителя,
- Короткое замыкание создаёт резкий токовый бросок, на который реагирует электромагнитный расцепитель,
- Утечка приводит к дисбалансу между фазным и нейтральным токами и вызывает отключение дифференциальной защитой.
После устранения причины отключения аппарат можно включить повторно. Если срабатывание происходит снова, линию и нагрузку следует проверить до повторного включения.
Монтаж и эксплуатация
Аппарат устанавливают на DIN-рейку в распределительном щите. При подключении необходимо соблюдать обозначения клемм на корпусе и схему изготовителя, проводить через устройство фазу и нейтраль защищаемой цепи. Нейтраль после АВДТ не объединяют с нейтралями других линий, защищённых отдельными аппаратами: такое соединение может вызвать ложное срабатывание или нарушить работу защиты. Перед монтажом проверяют номинальный ток, характеристику, тип дифференциальной защиты, уставку, ожидаемый ток короткого замыкания и соответствие проводников нагрузке. Работы в щите выполняют при снятом напряжении. После установки проверяют правильность подключения и работоспособность устройства в соответствии с инструкцией к аппарату. Изготовитель также указывает возможность применения аксессуаров от автоматических выключателей серии ВА-101 для расширения функциональности. ДИФ-101 C16 может применяться в однофазных распределительных линиях, где требуются защита от сверхтока и дифференциальная защита с порогом 30 мА. Это могут быть цепи розеток, освещения или отдельных электроприёмников в производственных, коммерческих и административных зданиях. Конкретное применение зависит от характеристик нагрузки и схемы электроустановки. Для оборудования с преобразователями частоты, выпрямителями или другой электроникой тип дифференциальной защиты выбирают с учётом формы возможного тока утечки; обозначение AC само по себе не подтверждает пригодность для всех таких нагрузок.
Таким образом, DeKraft ДИФ-101 C16 15157DEK совмещает защиту линии от перегрузки и короткого замыкания с отключением при дифференциальном токе. Исполнение 1P+N, номинал 16 А, характеристика C, тип AC, уставка 30 мА и отключающая способность 4,5 кА определяют область его применения в однофазных сетях до 220 В. Надёжная работа устройства зависит от корректного выбора параметров, монтажа по схеме и согласования с характеристиками защищаемой линии. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортимент поставок входят электротехнические изделия для оснащения производственных и инфраструктурных объектов. DeKraft ДИФ-101 C16 может рассматриваться как компонент низковольтной системы распределения и защиты электроэнергии.
