Контактор DEKraft 22128DEK — стабильная работа электрических систем и оборудования

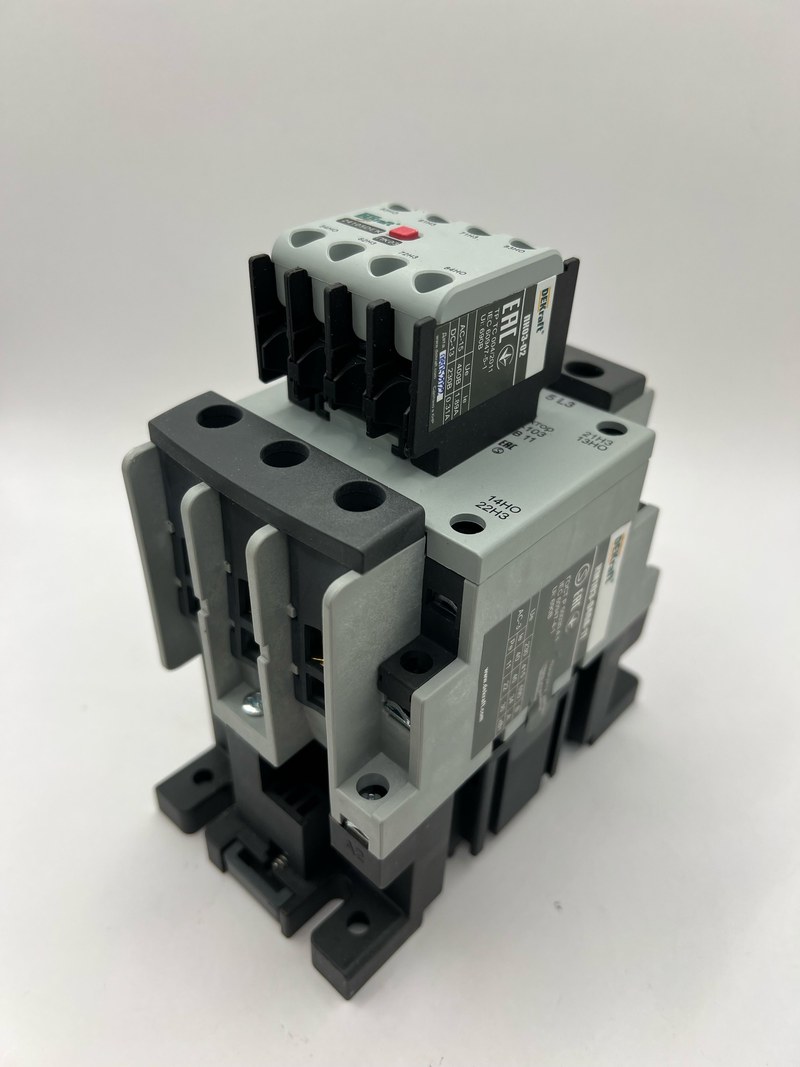

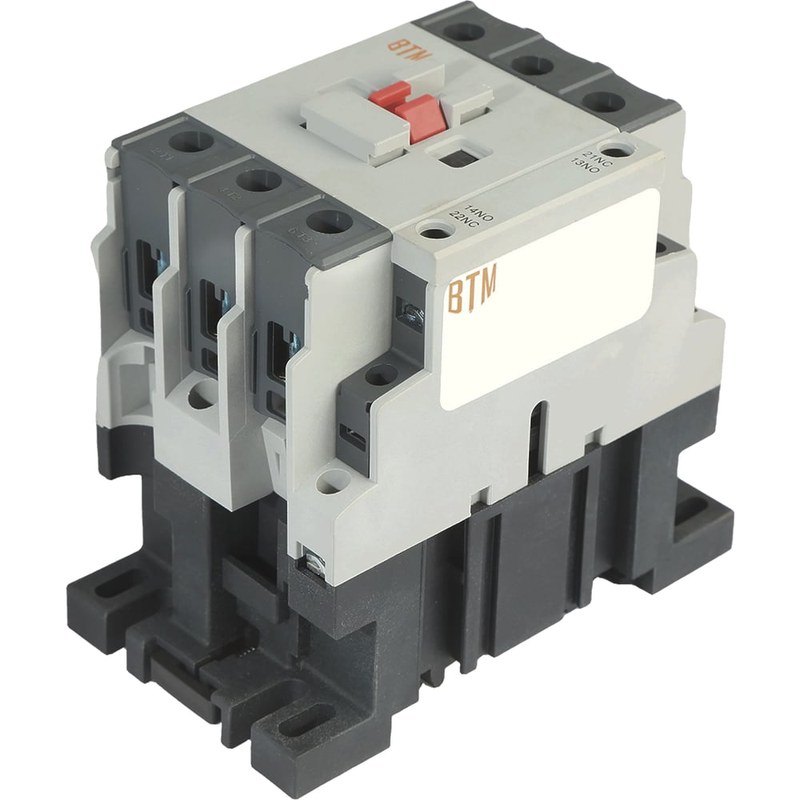

DEKraft 22128DEK — электромагнитный контактор серии КМ-103, предназначенный для дистанционного включения и отключения трехфазных электродвигателей и других электрических нагрузок. Его катушка рассчитана на переменное напряжение 220 В, а номинальный рабочий ток в категории AC-3 при напряжении 380/400 В составляет 40 А. Встроенные вспомогательные контакты позволяют передавать сигнал о состоянии аппарата в цепи управления и блокировки. Контактор применяется в шкафах управления и автоматизированных системах, где требуется регулярно коммутировать силовую цепь по сигналу от кнопочного поста, реле, контроллера или другого устройства. Он выполняет коммутацию нагрузки, но сам по себе не заменяет защиту от перегрузки и короткого замыкания.
Технические характеристики
Рабочие параметры контактора зависят от категории применения и напряжения силовой сети. Для электродвигателей важна категория AC-3, которая учитывает включение двигателя и отключение работающей нагрузки; режимы с частыми пусками, торможением противовключением и реверсированием относятся к более тяжелой категории AC-4. Основные параметры DEKraft 22128DEK:
- серия — КМ-103, исполнение — КМ103-040A-220B-11,
- номинальный рабочий ток при 380/400 В, AC-4 — 18,5 А,
- встроенные вспомогательные контакты — 1НО + 1НЗ,
- мощность трехфазного электродвигателя в категории AC-3 — до 18,5 кВт при 380/400 В,
- масса — около 0,9 кг,
- габариты без дополнительных приставок — примерно 127 × 75 × 118,5 мм.
Значение 40 А относится к работе в категории AC-3 при указанном напряжении, а не к любому типу нагрузки. Например, для частых реверсивных переключений допустимый ток ниже. Поэтому номинал аппарата соотносят с напряжением, током и режимом конкретного двигателя; ориентироваться только на его мощность недостаточно.
Конструкция и принцип действия
К основным компонентам контактора относятся:
- магнитопровод и подвижный якорь, передающие усилие на контактный механизм,
- три силовых контактных пары для коммутации фаз,
- вспомогательный нормально открытый контакт, замыкающийся при срабатывании контактора,
- вспомогательный нормально закрытый контакт, размыкающийся при срабатывании,
- дугогасительные камеры, ограничивающие воздействие электрической дуги при размыкании силовой цепи,
- изолирующий корпус с клеммами для силовых и управляющих проводников.
В исходном состоянии силовые контакты разомкнуты. Когда на катушку поступает управляющее напряжение, якорь притягивается к магнитопроводу и одновременно замыкает три силовых полюса. Двигатель получает питание. При прекращении сигнала магнитное поле исчезает, контакты размыкаются, и нагрузка отключается. Вспомогательные контакты меняют состояние вместе с силовыми и могут использоваться, например, для самоподхвата команды или передачи сигнала в систему управления.
Подключение и режимы работы
Контактор включают в силовую цепь между питающей сетью и нагрузкой. Катушка подключается отдельно — к цепи управления с напряжением 220 В переменного тока. Ее напряжение нельзя путать с напряжением силовых контактов: это разные цепи с разными функциями. При монтаже учитывают требования к установке и соединениям:
- контактор крепят на стандартную DIN-рейку или монтажную плату,
- для силовых клемм модели на 40 А допускается кабель сечением до 25 мм2 в соответствии с исполнением проводника,
- рекомендуемый момент затяжки силовых клемм составляет 5 Н·м,
- в цепи катушки предусматривают управляющее устройство, соответствующее напряжению 220 В переменного тока,
- для защиты от перегрузки и короткого замыкания используют отдельную аппаратуру защиты, согласованную с двигателем и контактором.
По данным каталога серии, срабатывание катушки происходит при напряжении в пределах 0,85–1,10 от номинального, а отпускание — при снижении до 0,20–0,75 номинального напряжения. Эти диапазоны описывают работу катушки, но не отменяют необходимости поддерживать параметры цепи управления в соответствии с проектом.
Таким образом, DEKraft 22128DEK — трехполюсный контактор КМ-103 с током 40 А в категории AC-3 при 380/400 В, катушкой управления на 220 В и встроенными вспомогательными контактами 1НО + 1НЗ. Он позволяет дистанционно управлять электродвигателями и другими совместимыми нагрузками в промышленных щитах, однако должен работать совместно с аппаратами защиты, выбранными для конкретной цепи. Компания «Олниса» поставляет промышленное оборудование предприятиям на территории России и стран СНГ. Ассортимент компании включает электротехнические компоненты и оборудование для производственных систем. DEKraft 22128DEK относится к позициям, востребованным при комплектации цепей управления и коммутации электроприводов.
