Дифференциальный автомат DEKraft ДИФ-103 C40: технические характеристики и преимущества

DEKraft ДИФ-103 C40 — модульный автоматический выключатель дифференциального тока. Он объединяет защиту от перегрузки и короткого замыкания с отключением цепи при обнаружении дифференциального тока утечки. Такое устройство применяют в распределительных щитах, чтобы защитить проводку и подключённое оборудование, а также снизить риск поражения электрическим током при утечке. Обозначение C40 указывает на номинальный ток 40 А и характеристику электромагнитного расцепителя C. Однако у серии ДИФ-103 есть исполнения с разным числом полюсов, типом дифференциального расцепителя, чувствительностью к утечке и отключающей способностью. Поэтому параметры конкретного автомата определяются полным обозначением и маркировкой на корпусе. Например, один из вариантов 1P+N рассчитан на 230 В, имеет тип утечки A, порог 30 мА и отключающую способность 6 кА.

Основные характеристики

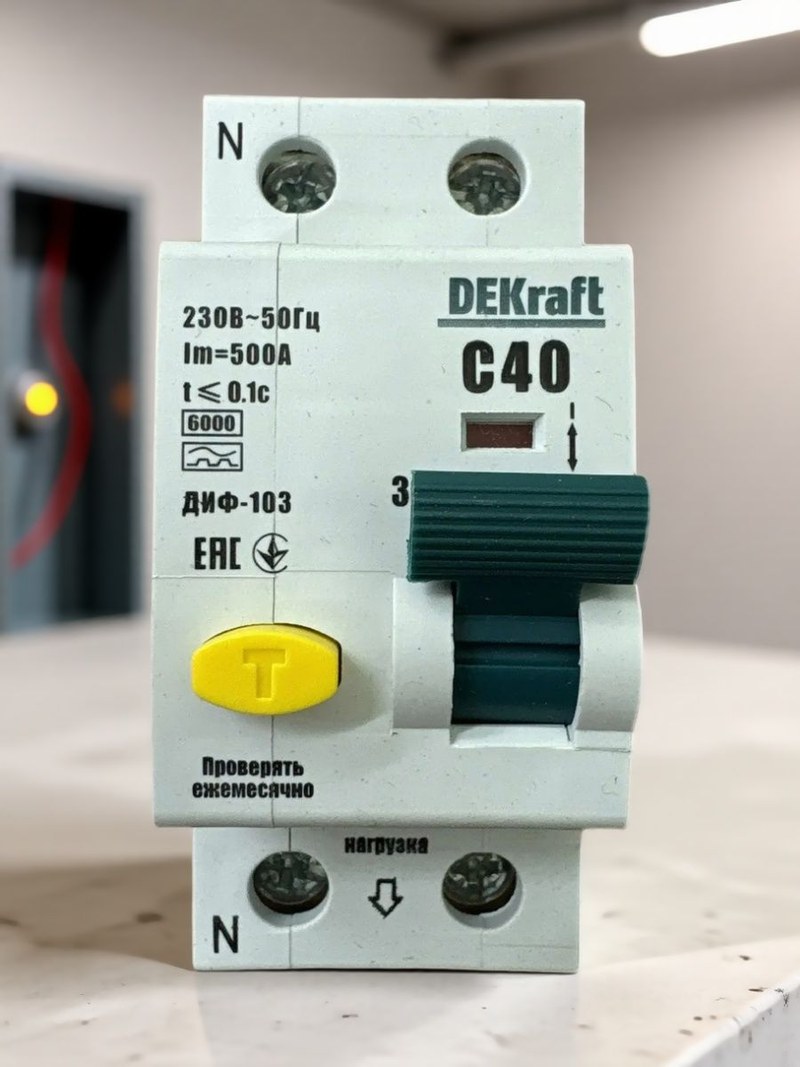

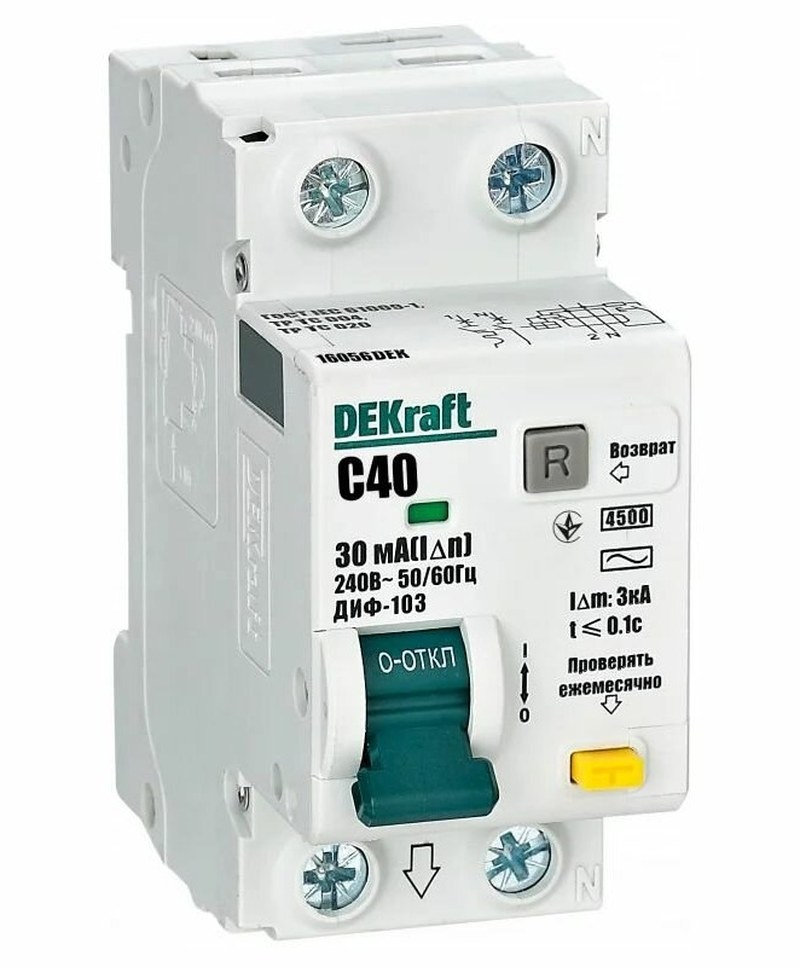

Параметры ниже относятся к конкретному варианту DEKraft ДИФ-103 1P+N C40, тип A, 30 мА, 6 кА:

• Номинальный ток — 40 А: расчётная величина рабочего тока, при которой аппарат предназначен для длительной эксплуатации в предусмотренных условиях,
• номинальное напряжение — 230 В переменного тока,
• частота сети — 50/60 Гц,
• характеристика электромагнитного расцепителя — C,
• номинальный дифференциальный ток — 30 мА,
• тип дифференциальной защиты — A,
• номинальная отключающая способность Icn — 6 кА,
• исполнение полюсов — 1P+N, то есть один защищённый полюс и коммутируемая нейтраль,
• степень защиты корпуса — IP20,
• ширина — два модульных места на DIN-рейке,
• установочная глубина — 69,3 мм,
• номинальное импульсное выдерживаемое напряжение — 4 кВ.

Характеристика C рассчитана на цепи, где при включении возможны умеренные кратковременные пусковые токи. Тип A позволяет обнаруживать синусоидальный переменный и пульсирующий постоянный дифференциальный ток. Порог 30 мА характерен для защиты линий, где требуется дополнительная защита людей от поражения током. Отключающая способность 6 кА обозначает предельный ток короткого замыкания, который аппарат способен отключить в установленных условиях испытаний.

Конструкция

В корпусе автомата размещены силовые контакты, механизм ручного включения и отключения, расцепители и дифференциальный измерительный узел. Компактное модульное исполнение позволяет устанавливать аппарат в ряд с другими устройствами на стандартную DIN-рейку. Основные функциональные узлы включают:

• силовые контакты, замыкающие и размыкающие защищаемую цепь,
• тепловой расцепитель, реагирующий на длительный ток выше установленного номинала,
• электромагнитный расцепитель, обеспечивающий быстрое отключение при коротком замыкании,
• дифференциальный узел, контролирующий баланс токов рабочих проводников,
• механизм свободного расцепления, который размыкает контакты при аварийном срабатывании независимо от положения рукоятки,
• кнопку проверки, используемую для контрольного тестирования дифференциального механизма,
• клеммы для подключения проводников,
• защёлку для фиксации корпуса на DIN-рейке.

В исполнении 1P+N фазный проводник проходит через защищённый полюс, а нейтраль — через коммутируемый полюс. Нейтральный проводник требуется подключать через соответствующую клемму аппарата: обход этого соединения нарушает корректную работу дифференциального контроля.

Принцип работы

В нормальном режиме ток, уходящий по фазному проводнику к нагрузке, возвращается по нейтрали. Дифференциальный узел сравнивает эти токи. Если часть тока уходит по альтернативному пути, например через повреждённую изоляцию или на заземлённый корпус, возникает разность, и при достижении порога срабатывания аппарат размыкает цепь. Защита от сверхтока работает отдельно от дифференциального контроля. При продолжительной перегрузке нагревается тепловой расцепитель, а при коротком замыкании быстро действует электромагнитный расцепитель. Срабатывание любого из механизмов отключает питание защищаемой линии. Кнопка «Тест» создаёт искусственный дисбаланс токов, проверяя срабатывание дифференциальной части. Такая проверка не заменяет измерения параметров установки и должна выполняться с периодичностью, установленной эксплуатационной документацией.

Монтаж и эксплуатация

ДИФ-103 устанавливают в распределительном щите на DIN-рейку. Перед монтажом проверяют номинал автомата, тип утечки, дифференциальный ток, отключающую способность, число полюсов и соответствие устройства проекту. Особенно важно не ориентироваться только на краткое обозначение C40: оно не определяет все параметры дифференциальной защиты. При установке необходимо учитывать следующие условия:

• питание отключают до выполнения монтажных работ,
• проводники подключают согласно схеме и маркировке клемм,
• сечение кабеля выбирают с учётом допустимого тока и способа прокладки,
• соединения затягивают с усилием, установленным изготовителем,
• после установки проверяют правильность подключения фазы и нейтрали,
• кнопку «Тест» используют для функциональной проверки устройства,
• при повреждении или нестабильной работе автомат заменяют, поскольку изделие не относится к ремонтируемым.

Маркировка IP20 предполагает установку в корпус или щит, обеспечивающий требуемую защиту от пыли, влаги и случайного прикосновения. Сам аппарат не следует считать защитой от перенапряжений или любых видов электрической неисправности. Применимость номинала 40 А и отключающей способности должна соответствовать расчёту линии и ожидаемому току короткого замыкания в точке установки.

Применение

ДИФ-103 предназначен для использования во вводно-распределительных и распределительных устройствах. Вариант 1P+N подходит для однофазной линии, а исполнения с большим количеством полюсов предназначены для других схем электроснабжения. В каталожном описании версии на 6 кА среди областей применения указаны распределительные установки общественных, административных, производственных и промышленных зданий. Автомат может применяться для защиты линий, питающих осветительные сети, розеточные группы, отдельные участки технологического оборудования и вспомогательные цепи. При этом номинальный ток выбирают не только по мощности нагрузки: учитываются сечение кабеля, условия прокладки, пусковые токи и параметры вышестоящей защиты.

Таким образом, DEKraft ДИФ-103 C40 совмещает токовую и дифференциальную защиту в одном модульном корпусе. Он отключает цепь при перегрузке, коротком замыкании и утечке тока, а монтаж на DIN-рейку упрощает размещение в распределительном щите. Для корректного применения необходимо сверять полную маркировку: в серии различаются тип дифференциального расцепителя, порог утечки, число полюсов и отключающая способность. Компания «Олниса» поставляет промышленное электротехническое оборудование предприятиям России и стран СНГ. В ассортимент поставок входят аппараты защиты и другие компоненты для распределительных и производственных систем. «Олниса» работает как поставщик промышленного оборудования для различных отраслей.
