Выключатель дифференциального тока DEKraft УЗО-03: надежная защита от токов утечки
Выключатель дифференциального тока DEKraft серии УЗО-03 предназначен для отключения однофазной или трёхфазной цепи при появлении тока утечки. Он помогает защитить людей от поражения электрическим током и снизить риск возгорания из-за повреждения изоляции. Устройство реагирует на разность токов в рабочих проводниках, но не защищает линию от перегрузки и короткого замыкания: для этого перед ним устанавливают автоматический выключатель или предохранитель.
Технические характеристики
Уставка 10 мА позволяет использовать УЗО для дополнительной защиты человека в цепях, где повышено значение раннего обнаружения утечки. Тип AC рассчитан на переменный синусоидальный дифференциальный ток. Такое исполнение применяют для нагрузок, в которых возможен именно этот вид тока утечки; при наличии электронных преобразователей и выпрямительных схем требуется учитывать характер возможного тока и требования проекта. Для серии УЗО-03 6 кА указаны следующие параметры:
- номинальное рабочее напряжение — 230 В для двухполюсного исполнения и 400 В для четырёхполюсного,
- номинальный ток — от 10 до 100 А в ассортименте серии; модели с уставкой 10 мА выпускаются в том числе на 10, 16, 20 и 25 А,
- номинальный отключающий дифференциальный ток — 10 мА,
- номинальный неотключающий дифференциальный ток — 5 мА, то есть половина уставки,
- тип дифференциального расцепителя — AC,
- номинальный условный ток короткого замыкания Inc — 6000 А,
- изоляционное напряжение Ui — 500 В,
- импульсное выдерживаемое напряжение Uimp — 4 кВ,
- частота питающей сети — 50/60 Гц,
- степень защиты — IP20 при открытой установке и IP40 при монтаже в щите.
Значение 6 кА относится к условному току короткого замыкания, который аппарат выдерживает при согласованной защите вышестоящим автоматом или предохранителем. Оно не означает, что УЗО самостоятельно отключает сверхток. Номинал защитного автомата согласуют с номинальным током УЗО; для серии DEKraft УЗО-03 производитель указывает их равенство при последовательной установке.
Конструкция и принцип работы

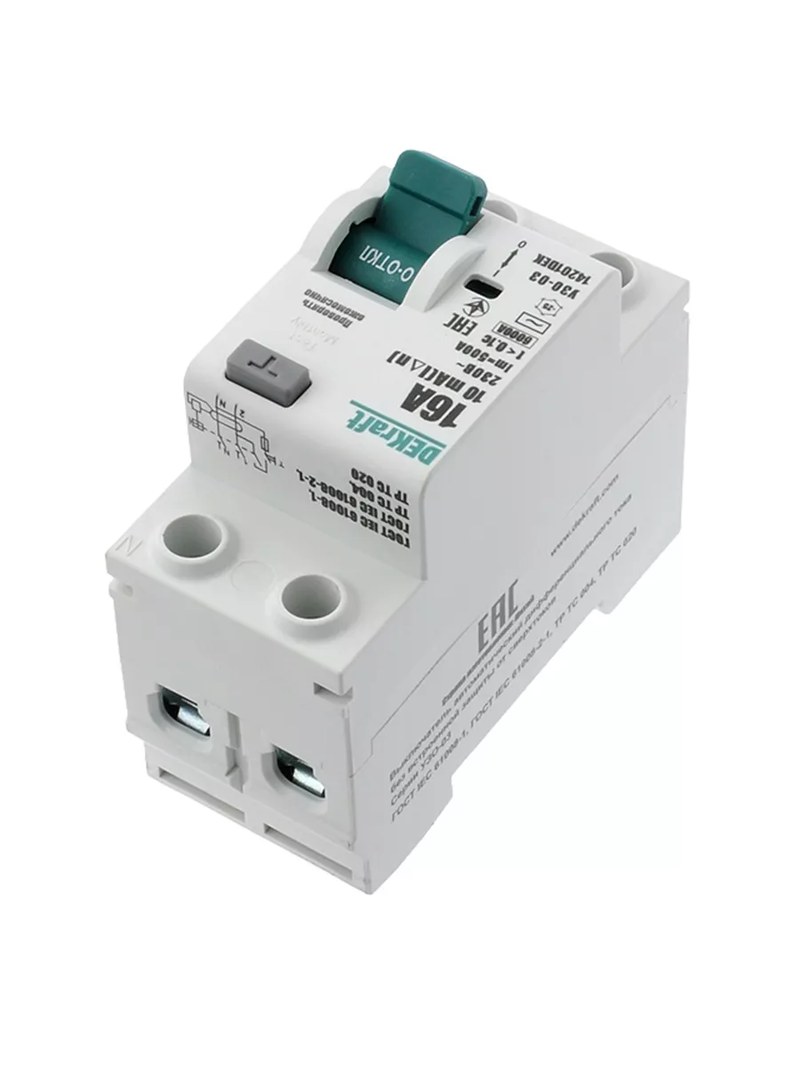

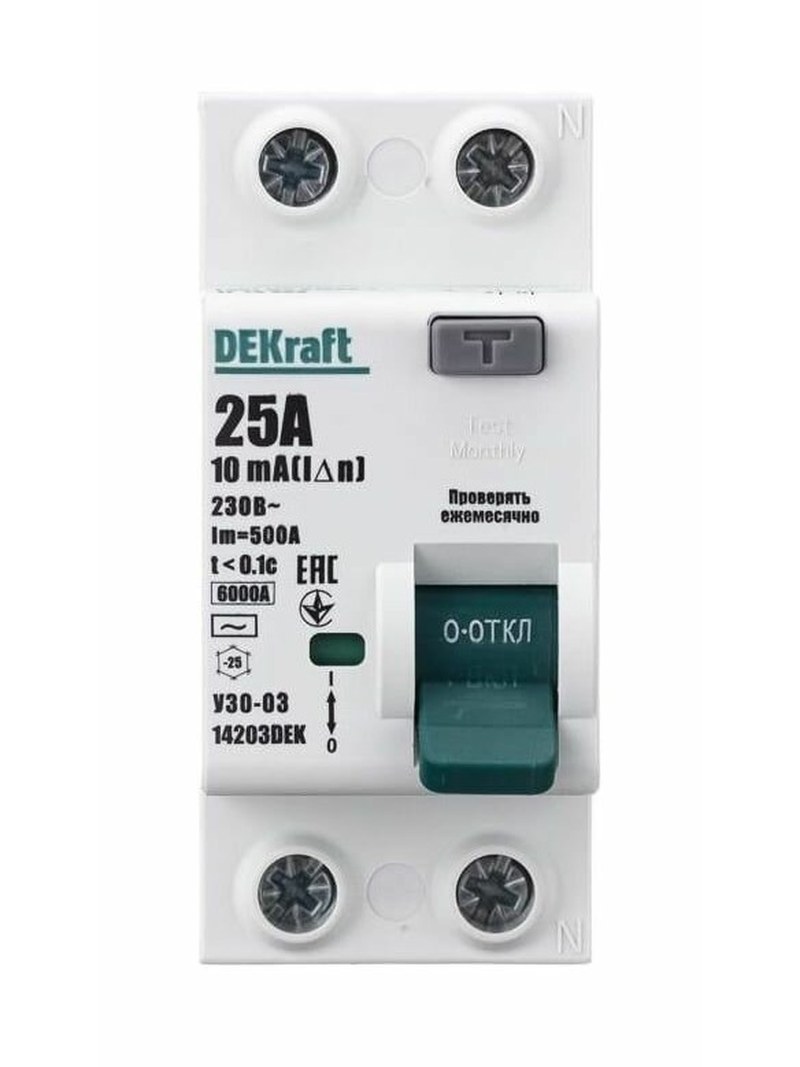

УЗО-03 выполнено как электромеханический модульный аппарат. Внутри корпуса размещены контактная система, механизм отключения, дифференциальный трансформатор и расцепитель. На лицевой стороне находятся рукоятка управления и кнопка проверки, позволяющая проверить срабатывание аппарата при поданном напряжении. В нормальном режиме ток, проходящий по фазному проводнику, возвращается по нейтральному. Их магнитные потоки в дифференциальном трансформаторе взаимно компенсируются, поэтому расцепитель не получает сигнала на отключение. Если часть тока уходит через повреждённую изоляцию или на землю, баланс нарушается. При достижении дифференциального тока уставки механизм размыкает контакты и отключает защищаемую цепь. Тип AC реагирует на переменный синусоидальный ток утечки. Он не предназначен для распознавания всех форм пульсирующего или сглаженного постоянного тока, которые могут возникать в некоторых электронных устройствах. В подобных цепях тип аппарата определяют по характеристикам нагрузки и проектным требованиям.
Монтаж и эксплуатация
Двухполюсные модели серии занимают два модуля шириной по 18 мм и устанавливаются на DIN-рейку шириной 35 мм. Для серийного исполнения указана возможность подключения со стороны питания сверху или снизу; конкретную схему подключения проверяют по маркировке аппарата и документации к выбранной модели. В защищаемой цепи через УЗО должны проходить все рабочие проводники, а нейтраль после аппарата не должна объединяться с нейтралями других групп. При монтаже учитывают номинальный ток устройства, параметры автоматического выключателя и сечение проводников. Для моделей на 6–32 А каталог указывает максимальный момент затяжки клемм 2,5 Н·м, а максимальное сечение подключаемого провода для диапазона 10–63 А — 25 мм2. Рабочий температурный диапазон серии составляет от −25 до +60 C.
После установки работоспособность проверяют кнопкой «Тест» в соответствии с периодичностью, установленной правилами эксплуатации электроустановки. Если аппарат не отключается при проверке, цепь следует вывести из эксплуатации до выяснения причины. Регулярная проверка не заменяет осмотр контактов, проверку схемы и измерение параметров защиты. Уставка 10 мА обеспечивает высокую чувствительность, но при подключении нескольких нагрузок с естественными токами утечки может привести к нежелательным отключениям. Поэтому устройство обычно применяют для отдельной линии или группы с контролируемой суммарной утечкой. УЗО также не заменяет защитное заземление и не отменяет требований к изоляции оборудования.
Практическое применение
DEKraft УЗО-03 применяют в распределительных щитах зданий, мастерских, производственных помещений и вспомогательных электроустановок. Модели с уставкой 10 мА подходят для отдельных линий, где проектом предусмотрена повышенная чувствительность защиты. Типичные объекты — цепи питания оборудования во влажных зонах и отдельные однофазные потребители, если параметры нагрузки соответствуют типу AC. Для промышленного применения важны не только чувствительность и номинальный ток. Необходимо учитывать схему заземления, возможный характер токов утечки, ток короткого замыкания в точке установки и характеристики вышестоящего аппарата. Если оборудование содержит частотный привод, импульсный источник питания или электронный преобразователь, тип УЗО выбирают с учётом возможной формы остаточного тока.
Таким образом, DEKraft УЗО-03 с уставкой 10 мА и расцепителем типа AC отключает цепь при обнаружении переменного тока утечки. Условный ток короткого замыкания 6 кА характеризует работу аппарата в составе согласованной защитной цепи; от перегрузок и коротких замыканий сам выключатель дифференциального тока не защищает. Надёжность защиты зависит от корректного выбора исполнения, правильного монтажа и регулярной проверки. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортимент поставок входят электротехнические устройства DEKraft и другие компоненты для промышленных систем. Это позволяет предприятиям включать оборудование в комплектацию распределительных щитов и технологических установок.
