Терморегулятор DigiTOP TP-1: точность измерений и удобство эксплуатации

DigiTOP TP-1 — одноканальный электронный терморегулятор розеточного типа. Он измеряет температуру внешним датчиком и управляет подключённым нагревательным или охлаждающим устройством: включает его при отклонении от заданного значения и отключает после достижения установленного режима. Прибор подходит для автоматизации локального температурного контроля в помещениях и отдельных технологических зонах.

Технические характеристики

TP-1 поддерживает заданную температуру по показаниям датчика. Пользователь задаёт требуемое значение, допустимый температурный интервал переключения — гистерезис — и режим работы: нагрев или охлаждение. Такая схема позволяет управлять оборудованием без отдельного шкафа автоматики, если его электрическая нагрузка соответствует возможностям терморегулятора. Основные параметры модели:

• Питание — переменное напряжение 220 В, частота 50 Гц;
• максимальный ток нагрузки — 16 А;
• тип датчика — цифровой DS18B20;
• диапазон регулируемой температуры — от −55 до +125 C;
• диапазон настройки гистерезиса — от 0,1 до 39,9 C;
• длина датчика зависит от исполнения и составляет 10 см или 1,5 м.

Предельный ток 16 А указывает на максимально допустимый ток коммутируемой нагрузки. При подключении нагревателей и другого оборудования следует учитывать параметры питающей розетки, проводки и самой нагрузки; прибор не заменяет защиту линии от перегрузки и короткого замыкания. Диапазон регулирования также не означает, что весь подключённый объект можно нагреть или охладить до его крайних значений: фактический режим ограничен возможностями оборудования, средой и местом установки датчика.

Конструкция и органы управления

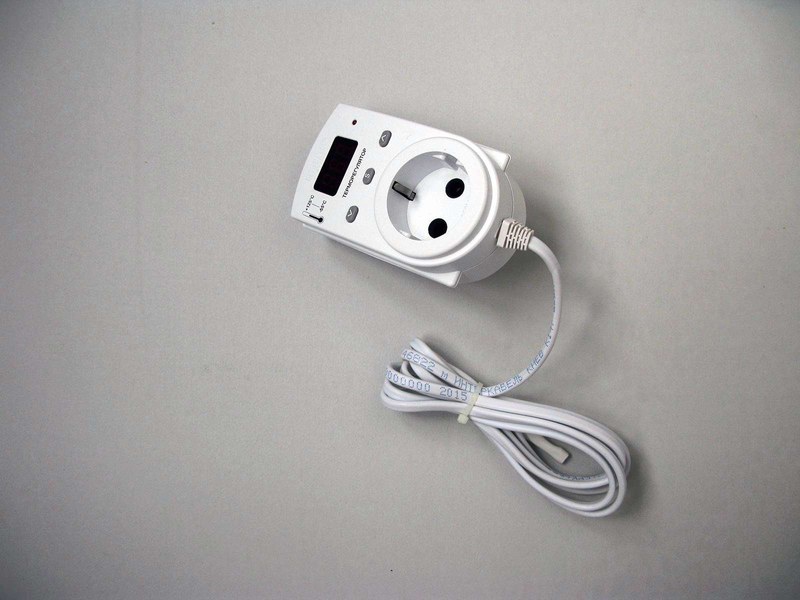

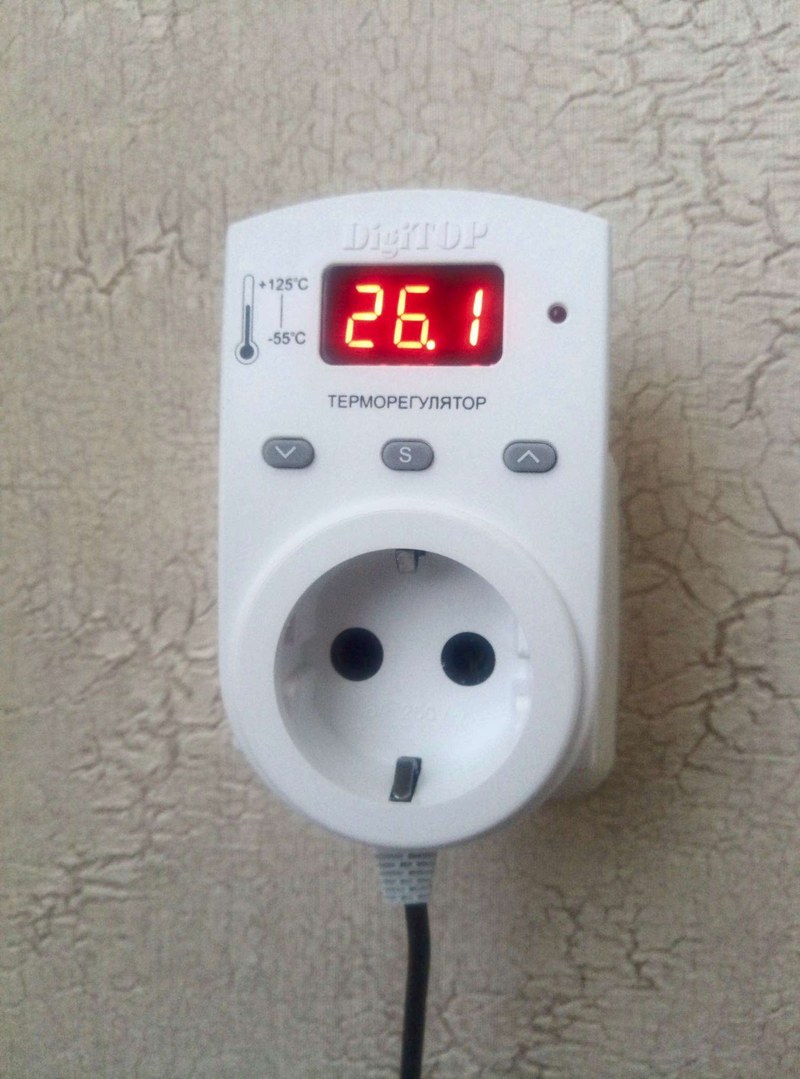

Корпус TP-1 выполнен в формате сетевого адаптера с розеточным выходом для управляемого устройства. Такая конструкция сокращает число операций при подключении: терморегулятор вставляют в питающую розетку, а нагрузку — в его выход. Температуру измеряет выносной цифровой датчик, который размещают в контролируемой зоне. Основные функциональные элементы прибора:

• электронный измерительный и управляющий узел, обрабатывающий данные датчика и сравнивающий их с заданными настройками;
• цифровой индикатор для отображения температуры и параметров регулирования;
• кнопки управления для установки температуры, гистерезиса и режима работы;
• выходная розетка, через которую терморегулятор подаёт или прекращает питание нагрузки;
• выносной датчик DS18B20, передающий измеренное значение температуры.

TP-1 предназначен для управления одним каналом. Датчик следует располагать там, где важно поддерживать заданную температуру, а не рядом с источником тепла, холодной поверхностью или сквозняком: локальное воздействие может исказить измерение и вызвать преждевременное переключение.

Принципы и режимы работы

Работа устройства основана на сравнении температуры, измеренной датчиком, с заданным значением. Гистерезис формирует интервал между включением и отключением нагрузки, чтобы реле не переключалось при каждом небольшом колебании показаний. В режиме нагрева терморегулятор включает нагрузку, когда температура опускается ниже заданного уровня с учётом установленного гистерезиса, и отключает её после прогрева до порогового значения. В режиме охлаждения логика переключения обратная: оборудование включается при превышении температуры и отключается после её снижения. Поэтому перед подключением необходимо выбрать режим, соответствующий типу устройства. Основные настройки модели:

• заданная температура, к которой должна стремиться контролируемая зона;
• гистерезис, определяющий температурный интервал переключения;
• режим нагрева или охлаждения.

Небольшой гистерезис позволяет удерживать температуру в более узком диапазоне, но может увеличить частоту коммутаций. Более широкий интервал снижает частоту включений, однако допускает заметные колебания температуры. Выбор значения зависит от инерционности объекта и требований подключённого оборудования.

Подключение и эксплуатация

Розеточный формат упрощает монтаж, но не отменяет требований к безопасному подключению. Перед началом работы проверяют соответствие нагрузки допустимому току, состояние розетки и кабелей, а также отсутствие повреждений корпуса и датчика. Устройство, подключаемое через TP-1, должно допускать регулярное включение и отключение питания. Для корректной работы датчик размещают в репрезентативной точке контролируемого объёма и защищают от случайного смещения. Если температура должна измеряться внутри оборудования или в конкретном материале, способ установки датчика выбирают так, чтобы он действительно отражал температуру этой зоны. Удлинение кабеля, изменение электрической схемы и применение прибора вне предусмотренных условий требуют проверки по документации конкретного исполнения. В инструкции указаны условия окружающей среды для терморегулятора: температура от −25 до +50 C и относительная влажность от 30 до 80 %. При эксплуатации на холоде прибор рекомендуется устанавливать во влагозащищённый корпус, чтобы ограничить риск образования конденсата при перепадах температуры. Эти условия относятся к самому терморегулятору и не заменяют требований к температурному диапазону подключённого оборудования.

Сферы применения

TP-1 применяют там, где достаточно одного канала регулирования и подключение через розетку удобно по условиям объекта. В помещениях он может управлять обогревателем или вентилятором; в технологических зонах — поддерживать температуру оборудования или локальной среды, если нагрузка укладывается в допустимые параметры. Типичные области использования включают:

• поддержание температуры в небольшом помещении или отдельной зоне;
• управление конвектором, масляным обогревателем или тепловой пушкой с подходящими электрическими параметрами;
• включение вентилятора или другого охлаждающего устройства;
• контроль температуры в локальном технологическом процессе, где достаточно одного датчика и одного исполнительного канала.

Модель не предназначена для многоканального управления, построения сложных алгоритмов или прямого управления нагрузкой, превышающей допустимый ток. В таких случаях требуются внешние коммутационные устройства и система автоматизации, рассчитанная на конкретный объект.

Таким образом, DigiTOP TP-1 — компактный терморегулятор для автоматического управления нагревом или охлаждением по показаниям внешнего цифрового датчика. Настройка температуры и гистерезиса позволяет адаптировать цикл переключения к тепловой инерции объекта, а розеточное исполнение упрощает включение в локальные системы контроля. При эксплуатации необходимо соблюдать токовые и климатические ограничения прибора и учитывать характеристики управляемого оборудования. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены устройства и компоненты для оснащения производственных и инженерных систем. «Олниса» выступает поставщиком оборудования для промышленных задач.
