Дренажный насос Eckerle EE 600: особенности поплавкового управления и эксплуатации
Eckerle EE 600 — компактная помпа для отвода конденсата из кондиционеров, в том числе настенных, потолочных и систем типа mini-split. Она применяется там, где воду нельзя удалить самотёком: например, если дренажная линия расположена выше поддона или прокладывается с подъёмом. Автоматическое управление по уровню конденсата позволяет удалять воду по мере её накопления и снижает риск переполнения поддона.
Технические характеристики
Помпа рассчитана на работу с конденсатом в климатическом оборудовании. Её производительность и высота подъёма определяют, насколько эффективно система сможет отводить воду при конкретной конфигурации трубопровода. Максимальные параметры не следует рассматривать как одновременную рабочую точку: фактическая подача зависит от высоты подъёма и сопротивления линии. Основные технические характеристики EE 600:
- Максимальная производительность — 6 л/ч,
- максимальная высота нагнетания — 6 м,
- максимальная высота всасывания — 1,5 м,
- питание — 230 В, 50–60 Гц,
- потребляемая мощность при работе — 13 Вт,
- потребляемая мощность в режиме ожидания — 1 Вт,
- сечение кабеля для подключения к сети — 3 × 0,75 мм2,
- размеры поплавкового модуля — около 82 × 39 × 39 мм.
Модель предназначена для кондиционеров мощностью охлаждения до 7,5 кВт. Максимальные высота подъёма и производительность приведены изготовителем для оценки возможностей помпы; при монтаже важно учитывать изгибы трубок, длину трассы и требуемый расход конденсата.
Конструкция и принцип работы

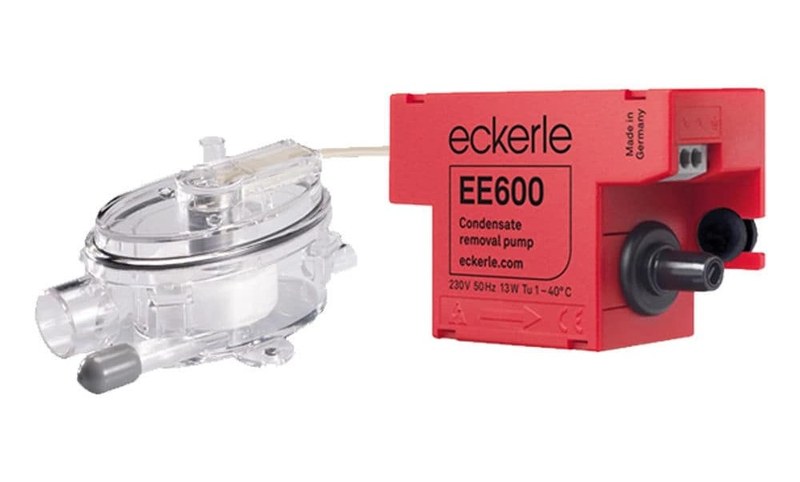

Система состоит из насосного блока и отдельного поплавкового модуля. Раздельное исполнение позволяет разместить датчик в зоне сбора конденсата, а сам насос — в доступном месте рядом с климатическим блоком. Поплавковый модуль устанавливается горизонтально: при изменении уровня воды поплавок перемещается и управляет включением и остановкой помпы. Рабочий цикл устроен следующим образом. Конденсат поступает в поплавковую камеру, и при достижении уровня включения насос начинает откачку. Когда вода опускается до уровня отключения, насос останавливается. Такая схема поддерживает автоматический режим и предотвращает постоянную работу привода при отсутствии воды. Если уровень продолжает расти и достигает аварийной отметки, встроенный звуковой сигнализатор предупреждает о нештатной ситуации. В документации для EE 600 указаны ориентировочные уровни включения около 18 мм, отключения около 14 мм и срабатывания сигнализации до 23 мм; значения отсчитываются от основания модуля. В систему входят следующие функциональные элементы:

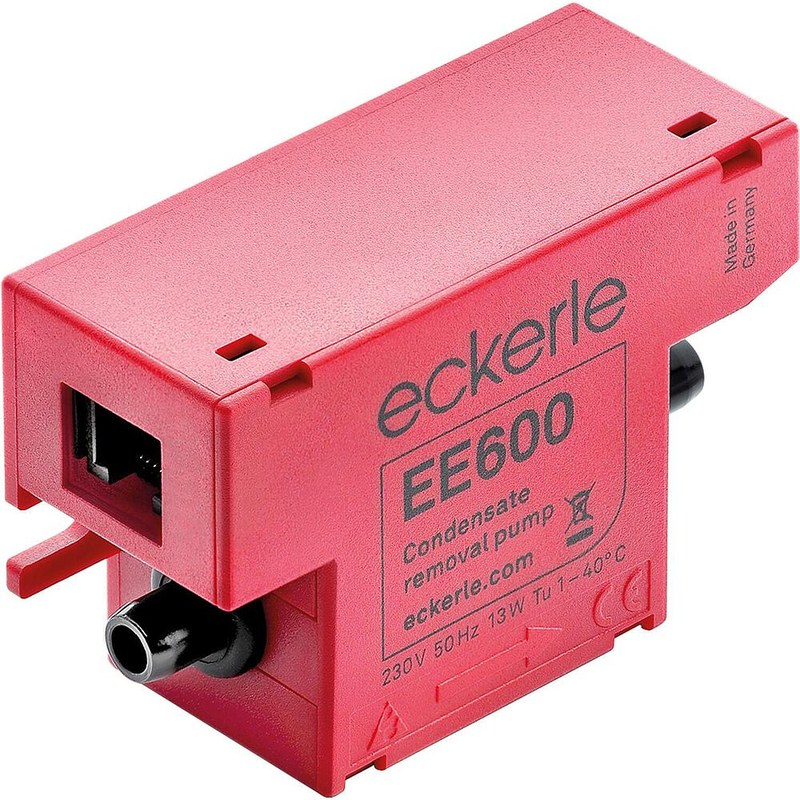

- насосный блок, обеспечивающий откачку и подъём конденсата,
- поплавковый модуль, отслеживающий уровень воды и задающий циклы работы,
- шланги всасывающей и напорной линий, соединяющие помпу с поддоном и дренажом,
- встроенный звуковой сигнализатор, предупреждающий о достижении аварийного уровня,
- тепловая защита привода, отключающая помпу при перегреве выше 100 C с последующим автоматическим запуском после охлаждения.
Монтаж и эксплуатация
Корректная установка важна для стабильного срабатывания поплавка и отвода воды. Поплавковый модуль фиксируют строго горизонтально; насосный блок размещают на устойчивой поверхности и оставляют вокруг него свободное пространство для охлаждения. Его нельзя устанавливать в зоне возможного контакта с влагой или замерзания. Для настенных mini-split-кондиционеров поплавковый модуль подключают к концу дренажной линии, а в других конструкциях — к боковому выходу поддона. Для всасывающего и напорного участков используют шланг с номинальным диаметром около 6 мм. Перед вводом в эксплуатацию проверяют направление потока, герметичность соединений и отсутствие засоров. Затем в поддон добавляют воду и убеждаются, что насос включается при подъёме уровня и останавливается после откачки. Отдельно проверяют срабатывание аварийного сигнализатора. При подключении электрооборудования питание должно быть отключено; монтаж выполняют с соблюдением действующих правил электробезопасности. Помпа рассчитана на перекачивание воды и применяется внутри помещений. Её не используют как погружной насос или для бассейнов. Следует избегать сухого хода, попадания загрязнений и монтажа в местах с высокой влажностью либо риском замерзания. Для сохранения работоспособности поплавковый модуль и насосную систему очищают от отложений и посторонних частиц; изготовитель рекомендует проводить профилактическую очистку ежегодно перед началом сезона.
Сферы применения
Компактный раздельный блок EE 600 подходит для кондиционеров, в которых внутри корпуса или монтажного короба мало места для дренажной системы. Помпа позволяет отвести конденсат к точке слива, расположенной выше уровня поддона, и сохранить заданную трассу отвода воды. Это востребовано при монтаже настенных сплит-систем, потолочных блоков и оборудования с ограничениями по естественному уклону дренажной трубы. При выборе места установки учитывают не только максимальную высоту нагнетания, но и реальную производительность на этой высоте. Длинная трасса, дополнительные изгибы и узкие участки увеличивают сопротивление потоку. Поэтому трубопровод прокладывают без перегибов, обеспечивают свободный выход воздуха из дренажной линии и исключают контакт напорного шланга с деталями, способными усиливать вибрацию и шум.
Таким образом, Eckerle EE 600 автоматизирует удаление конденсата из климатического оборудования в условиях, где самотёчный слив невозможен или неудобен. Поплавковое управление, производительность до 6 л/ч, подъём воды до 6 м и аварийная звуковая сигнализация делают помпу компактным решением для встроенного монтажа. Надёжность её работы зависит от правильного положения поплавкового модуля, чистоты системы и соответствия дренажной трассы параметрам помпы. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены решения для оснащения промышленных и инженерных систем. Поставки оборудования позволяют предприятиям комплектовать объекты необходимыми техническими изделиями.
