Электропривод DUNGS DS-06: надежное управление трехходовым клапаном газового котла
DUNGS DS-06 — компактный электропривод, применяемый для переключения трёхходового клапана в отопительном оборудовании. Он преобразует электрический сигнал в механическое перемещение запорного элемента клапана и тем самым меняет направление потока теплоносителя. В котельных установках такое переключение позволяет направлять нагретую воду, например, между контуром отопления и контуром горячего водоснабжения.
Технические характеристики
Привод выполняет исполнительную функцию в системе управления котлом. Получив команду от автоматики, он перемещает клапанный механизм в требуемое положение, а после изменения команды переключает его обратно. От согласованной работы привода и клапана зависит корректное распределение теплоносителя между подключёнными ветвями. Для распространённого исполнения DS-06 указываются следующие параметры:
- напряжение питания — 220–230 В переменного тока,
- частота сети — 50 Гц,
- потребляемая мощность — 2,5 Вт,
- степень защиты корпуса — IP44,
- обозначение температурного исполнения — T70.
Эти данные позволяют оценить совместимость привода с электрической сетью и условиями монтажа. IP44 означает защиту от проникновения твёрдых предметов размером более 1 мм и от брызг воды. Перед заменой необходимо сверить маркировку конкретного изделия и требования изготовителя котла: характеристики привода и совместимость с клапаном могут зависеть от исполнения.
Конструкция и принцип работы

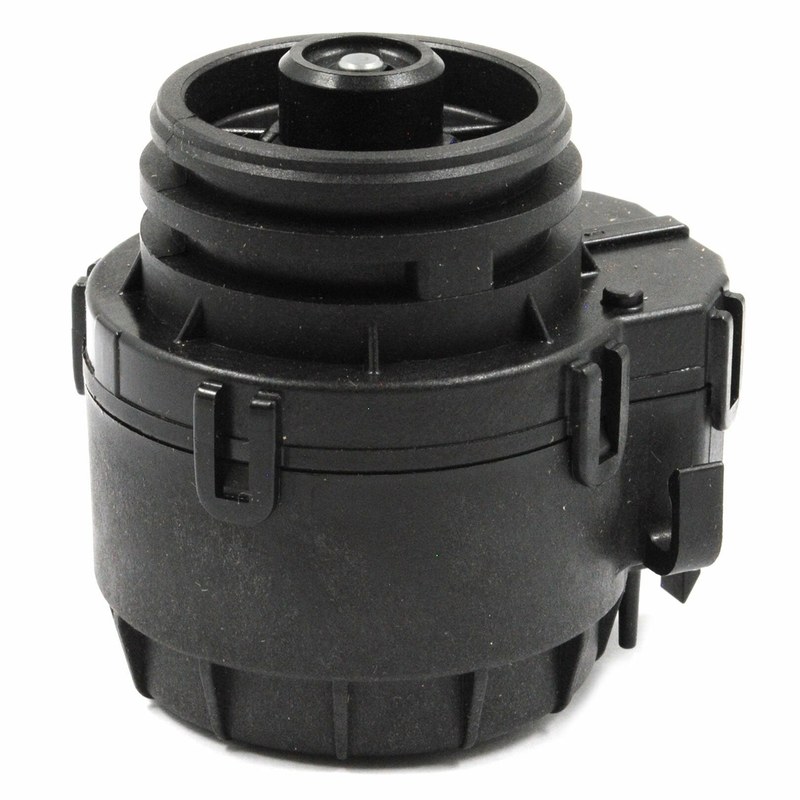

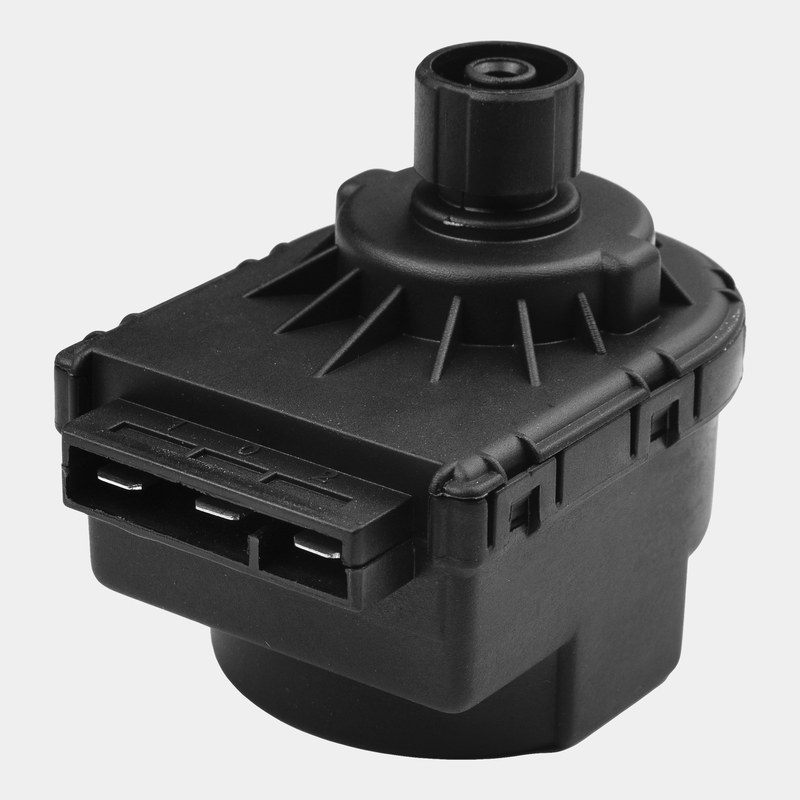

Электропривод объединяет электрическую и механическую части. Его корпус защищает внутренние компоненты и служит основой для крепления на совместимом клапане. Внутри размещены электродвигатель и передаточный механизм, который снижает скорость вращения и передаёт усилие на выходной элемент. Соединительная часть передаёт перемещение привода на подвижную деталь клапана. Рабочий цикл проходит последовательно: автоматика котла подаёт управляющее напряжение, двигатель начинает перемещение, передаточный механизм поворачивает или переводит клапанный элемент, а поток теплоносителя направляется в соответствующий контур. При поступлении следующей команды привод изменяет положение клапана. Точная скорость перемещения и схема коммутации зависят от конкретной версии устройства; их следует сверять с документацией котла или маркировкой изделия.
Монтаж и эксплуатация
DS-06 устанавливают на совместимый трёхходовой клапан, соблюдая предусмотренное положение и способ фиксации. До подключения питания необходимо проверить соответствие напряжения, форму разъёма и механическое сопряжение с клапаном. Привод не должен быть установлен с перекосом или испытывать нагрузку от неправильно собранного соединения. Электрические работы выполняют при отключённом питании. После монтажа проверяют, что клапан свободно переключается, соединение не ослаблено, а корпус и кабель не повреждены. Поскольку степень защиты IP44 допускает воздействие брызг, она не означает пригодность для погружения в воду или установки в месте постоянного прямого облива. При эксплуатации следует также учитывать температурные ограничения именно того исполнения, которое обозначено на корпусе или в документации.
Сферы применения
Привод используется в котлах и отопительных установках, где требуется автоматически переключать потоки теплоносителя. Его работа связана с алгоритмом управления котлом: автоматика определяет потребность системы и задаёт положение клапана, а привод выполняет механическое переключение. Такая схема позволяет реализовать автоматическое распределение тепла без ручного управления клапаном. Ключевое практическое требование — соответствие привода конкретному клапанному узлу. Даже при совпадении напряжения и внешнего вида модели могут различаться по креплению, ходу или типу сопряжения. Поэтому при техническом обслуживании важно ориентироваться на полную маркировку и конструкцию установленного узла.
Таким образом, DUNGS DS-06 — маломощный электропривод для автоматического управления трёхходовым клапаном. Он обеспечивает переключение потока теплоносителя по команде автоматики котла; при эксплуатации важны корректное механическое сопряжение, подходящие электрические параметры и соблюдение условий монтажа. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены изделия для оснащения производственных и инженерных систем, включая оборудование DUNGS.
