Реле напряжения DigiTOP в розетку: надежность, компактность и простота использования

Розеточное реле напряжения DigiTOP устанавливается между сетевой розеткой и электроприбором. Оно контролирует напряжение однофазной сети и отключает нагрузку, если показатель выходит за заданные верхний или нижний пределы. Такой способ подключения позволяет защитить отдельную технику без монтажа устройства в электрический щит. Реле применяют с оборудованием, чувствительным к перепадам напряжения: холодильниками, насосами, отопительными приборами, компьютерами и измерительной аппаратурой. В промышленной среде оно может использоваться для индивидуальной защиты совместимой нагрузки, если её ток не превышает допустимый для конкретной модели.

Технические характеристики

Линейка розеточных устройств DigiTOP включает разные исполнения. Параметры зависят от модели, поэтому перед применением учитывают маркировку на корпусе и техническую документацию. В качестве примера можно рассмотреть VP-10AW — однофазное реле с номинальным током нагрузки 10 А. Производитель указывает для него диапазон измерения 50–400 В, регулируемые пределы отключения 120–220 В по нижнему напряжению и 230–270 В по верхнему. Задержка повторного включения настраивается в диапазоне 5–600 секунд. Эти параметры определяют область применения прибора:

• Номинальный и максимальный ток нагрузки VP-10AW — 10 А; фактическую мощность подключённого прибора рассчитывают с учётом напряжения и его рабочего тока,
• Время отключения при превышении верхнего предела — не более 0,02 секунды,
• При снижении напряжения до диапазона 120–170 В отключение происходит за 1 секунду, а при 120 В и ниже — за 0,02 секунды,
• Верхний порог отключения задаётся в диапазоне 230–270 В, нижний — в диапазоне 120–220 В,
• Задержка перед повторной подачей питания регулируется от 5 до 600 секунд,
• Устройство рассчитано на однофазную сеть и подключается непосредственно в розетку.

Задержка особенно важна для компрессорного оборудования. После краткого отключения питания она препятствует немедленному повторному запуску, который может быть нежелателен для компрессора. Точное допустимое время паузы следует устанавливать с учётом требований подключённого оборудования.

Конструкция и элементы управления

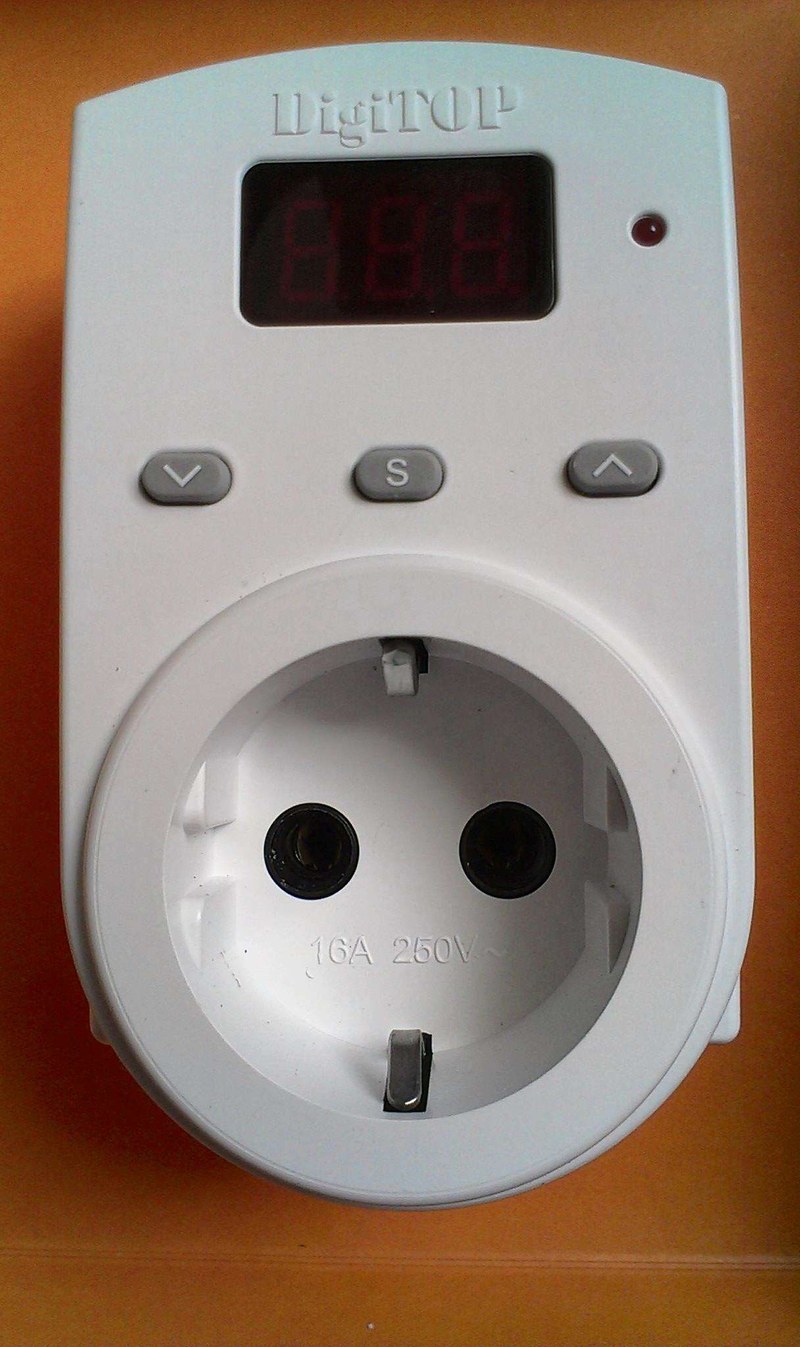

Розеточное исполнение объединяет измерительную и коммутационную части в компактном корпусе с сетевой вилкой и выходной розеткой. Для запуска достаточно вставить вилку реле в стационарную розетку и подключить нагрузку. Отдельный щитовой монтаж и прокладка проводов не требуются. В конструкции предусмотрены следующие функциональные элементы:

• корпус из пластика, рассчитанный на размещение электронных компонентов и подключение к сетевой розетке,
• входная вилка и выходная розетка для включения прибора в цепь нагрузки,
• измерительный узел, отслеживающий действующее значение напряжения,
• микропроцессорная схема управления, сравнивающая измеренное значение с заданными границами,
• коммутационный элемент, отключающий нагрузку при выходе напряжения за установленные пределы,
• цифровая индикация текущего напряжения и элементы управления настройками.

В обновлённом исполнении VP-10AW производитель также указывает защитные шторки на выходной розетке, корпус из АБС- и ПК-пластика и гистерезис. Последний помогает избежать частых повторных отключений при колебаниях напряжения около установленного порога. Для измерения заявлена технология TrueRMS, а настройки задаются цифровым способом.

Принципы и режимы работы

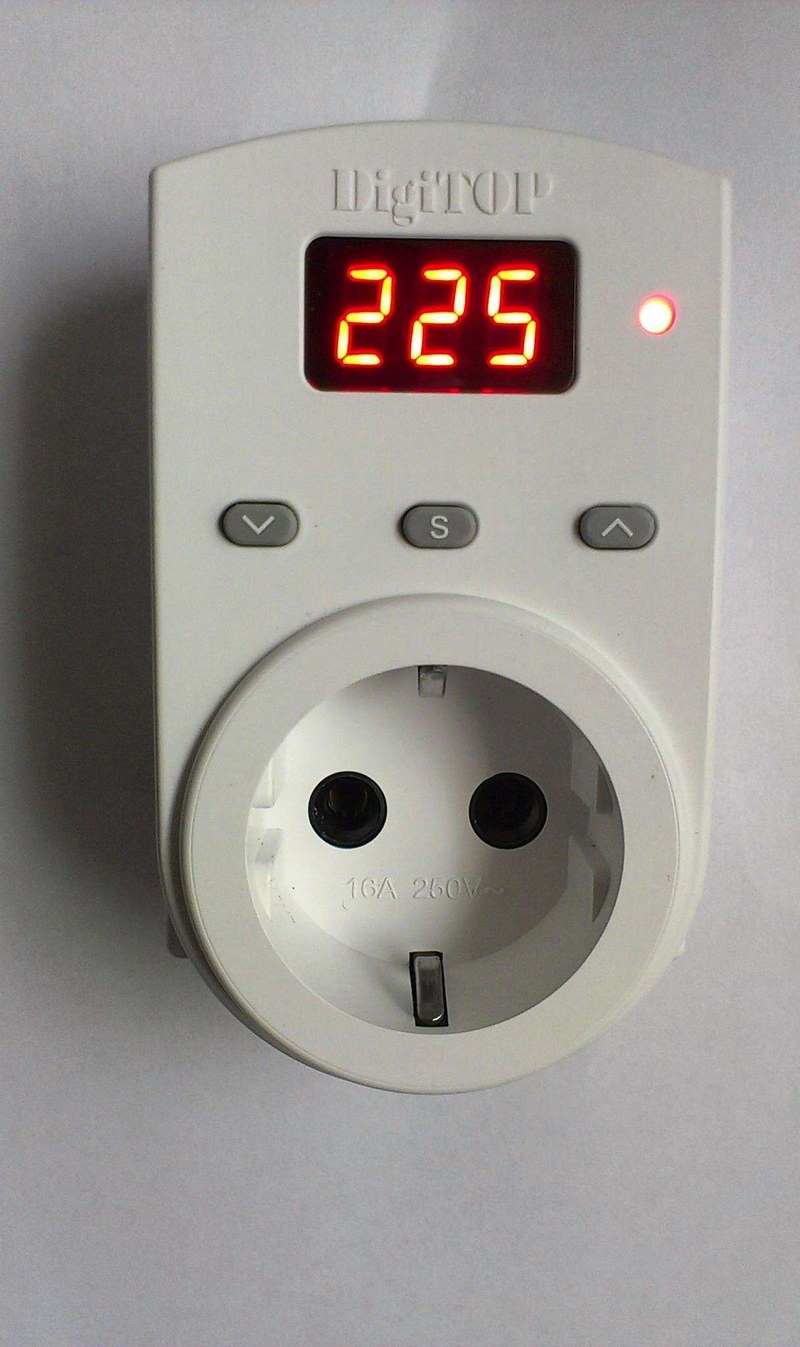

После подключения реле измеряет напряжение в сети и отображает его на индикаторе. Пока значение находится внутри установленного диапазона, нагрузка получает питание. Если напряжение выходит за верхний или нижний предел, управляющая схема размыкает цепь. После восстановления нормального режима прибор выдерживает заданную паузу и затем снова подключает нагрузку. Основные настройки задают поведение защиты:

• нижний порог отключения определяет уровень, ниже которого питание нагрузки прекращается,
• верхний порог ограничивает напряжение, при превышении которого реле размыкает цепь,
• задержка повторного включения задаёт паузу после возврата напряжения в допустимые границы,
• гистерезис снижает вероятность многократных переключений при нестабильном напряжении около порога.

Модель VP-10AW, согласно описанию производителя, может работать с источниками нестабильной частоты, включая генераторы. Это не означает, что она стабилизирует напряжение или частоту: устройство лишь контролирует напряжение и отключает нагрузку при выходе параметра за настроенные границы.

Подключение и эксплуатационные ограничения

Перед подключением проверяют соответствие номинального тока реле нагрузке. Для VP-10AW предел составляет 10 А; подключать через него несколько приборов можно только при условии, что их суммарный ток не превышает этого значения. Удлинитель или разветвитель не увеличивает допустимую нагрузку реле. Устройство включают в исправную розетку с подходящими параметрами сети. После этого устанавливают пороги и задержку повторного включения, руководствуясь инструкцией к конкретной модели и требованиями защищаемого оборудования. Корпус не следует закрывать тканью или размещать там, где затруднён отвод тепла; вилку и розеточные контакты необходимо защищать от влаги и загрязнений. Розеточное реле контролирует напряжение, но не заменяет автоматический выключатель, устройство защитного отключения, стабилизатор или источник бесперебойного питания. Оно не обеспечивает непрерывность электроснабжения и не устраняет причину нестабильности сети. При выборе режима учитывают пусковые токи нагрузки, особенности электропитания и допустимый диапазон напряжения, указанный изготовителем подключаемого оборудования.

Таким образом, розеточное реле напряжения DigiTOP контролирует состояние однофазной сети и автоматически отключает подключённую нагрузку при опасном повышении или снижении напряжения. В моделях с цифровыми настройками можно задать пороги срабатывания и задержку повторного включения. При эксплуатации необходимо учитывать характеристики именно выбранной модели и не превышать её допустимый ток. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортимент поставок входят устройства для оснащения производственных объектов и электротехнических систем. «Олниса» выступает поставщиком промышленного оборудования для предприятий различных отраслей.
