Особенности и преимущества двухпозиционного терморегулятора EMKO ESM-1510-N

EMKO ESM-1510-N — компактный цифровой терморегулятор для систем нагрева и охлаждения. Он измеряет температуру подключённым датчиком, сравнивает её с заданным значением и включает или отключает исполнительную нагрузку. Прибор использует двухпозиционное управление: выходное состояние меняется при достижении установленной температурной границы. Регулятор монтируется на DIN-рейку и предназначен для встраивания в шкафы автоматики и электрощиты. Он подходит для контуров, где достаточно поддерживать температуру в заданном диапазоне без сложного пропорционального или ПИД-регулирования.

Технические параметры

ESM-1510-N применяется для автоматического контроля температуры. Устройство может управлять нагревателем или холодильным агрегатом, но соответствующий режим задаётся при настройке. Модель выпускается в конфигурациях с разными типами входных датчиков, напряжением питания и выходом, поэтому характеристики конкретного экземпляра зависят от полного кода исполнения. Основные параметры семейства включают:

• питание: 230, 115 или 24 В переменного тока либо 24 В переменного/постоянного тока; для отдельных исполнений указаны диапазоны 100–240 В переменного тока или 10–30 В постоянного тока,
• потребляемая мощность: 1,5 В·А для ряда исполнений, для версии с питанием 10–30 В постоянного тока — 1,5 Вт,
• частота сети для исполнений переменного тока: 50/60 Гц,
• частота обновления измерений: 3 раза в секунду,
• погрешность: ±1 % от полной шкалы,
• релейный выход: до 5 А при 250 В переменного тока на активной нагрузке,
• выход для управления твердотельным реле: до 28 мА при 15 В постоянного тока,
• габаритные размеры: 86 × 35 × 59 мм,
• степень защиты корпуса: IP20,
• рабочая температура окружающей среды: от 0 до +50 C,
• температура хранения: от −40 до +85 C,
• допустимая относительная влажность: до 90 % без конденсации.

Показания выводятся на трёхразрядный дисплей. Поддерживаемые типы датчиков включают терморезисторы NTC и PTC, термопары типов J и K, а также термосопротивления Pt100 и Pt1000. Тип входа определяется при заказе; диапазон измерения зависит от выбранного датчика. Например, для термопары J указан диапазон 0...800 C, для термопары K — 0...999 C, для PTC — −50...+150 C.

Конструкция и подключение

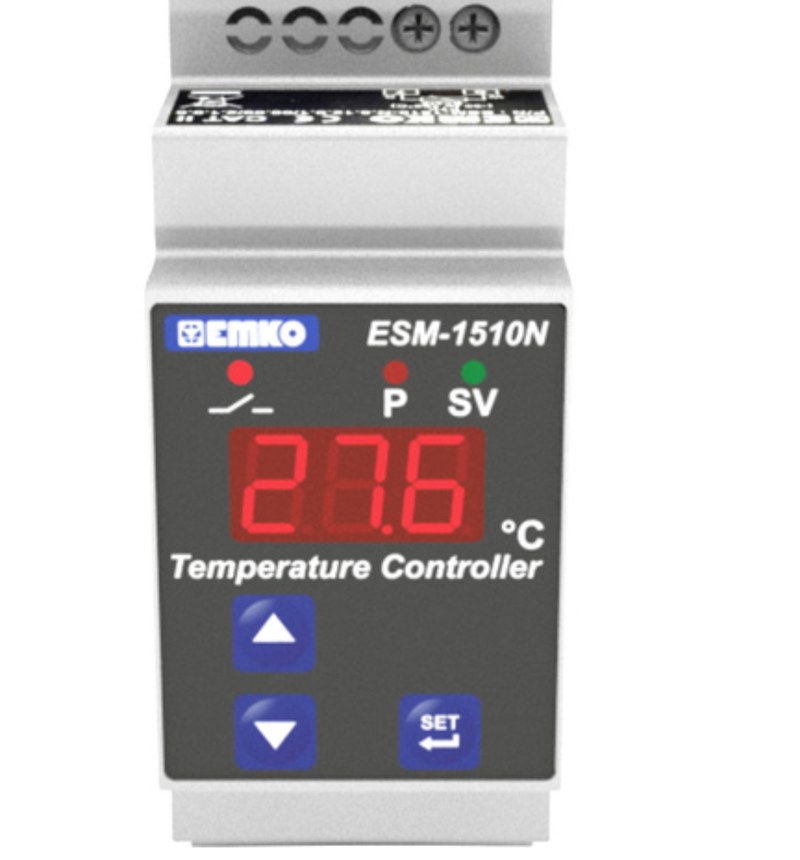

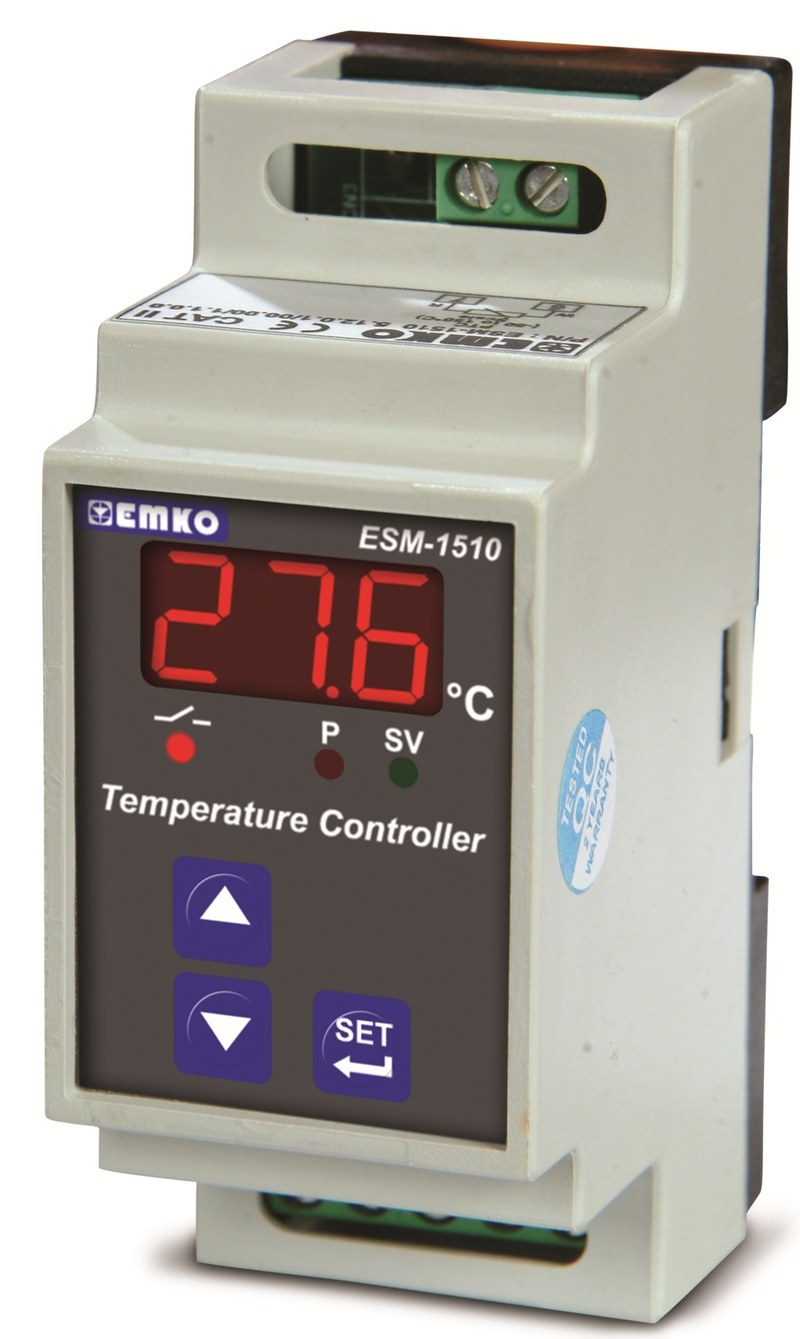

Корпус ESM-1510-N рассчитан на установку на стандартную DIN-рейку. На лицевой панели находятся цифровая индикация и органы управления, с помощью которых задаются рабочие параметры. На корпусе размещены клеммы для подключения питания, датчика температуры и выходной цепи. В систему терморегулятор включается между датчиком и нагрузкой. Датчик устанавливается в точке, температуру которой требуется контролировать. Релейный выход может коммутировать нагрузку в пределах допустимых значений, а выход SSR используется для управления совместимым твердотельным реле. При значительном токе нагрузки требуется отдельный коммутационный аппарат, соответствующий характеристикам исполнительного оборудования. При монтаже учитывают степень защиты IP20: прибор предназначен для установки внутри шкафа или другого защищённого от пыли и влаги корпуса. Силовые цепи прокладывают отдельно от низковольтных сигнальных проводов датчика, чтобы снизить влияние электрических помех на измерение. Подключение выполняют по схеме конкретного исполнения и при снятом напряжении.

Принцип работы и настройки

После включения прибор считывает сигнал температурного датчика и преобразует его в значение температуры. Затем измеренное значение сравнивается с уставкой. Если температура пересекает заданный порог, регулятор переключает выход: включает нагреватель в режиме нагрева или охлаждающее оборудование в режиме охлаждения. Двухпозиционное управление означает, что выход принимает одно из двух состояний — «включено» или «выключено». Оно подходит для систем с тепловой инерцией и исполнительными устройствами, рассчитанными на циклическое включение. В отличие от ПИД-регулятора, ESM-1510-N не изменяет выход плавно и не поддерживает пропорциональную регулировку мощности. В настройках можно выбрать режим нагрева или охлаждения, скорректировать температурное смещение и установить допустимые границы задания. Для защиты компрессорной нагрузки предусмотрены временные ограничения, препятствующие слишком частым переключениям. Конкретное поведение выхода определяется заданными параметрами и конфигурацией прибора. Смещение температуры используют, если показания датчика требуется скорректировать относительно контрольного измерения. Ограничение уставки не позволяет задавать значение за пределами определённого диапазона. При настройке также важно учитывать тип подключённого датчика: ошибочный выбор входа приведёт к некорректным показаниям и управлению.

Применение в промышленности

Регулятор используют в локальных системах автоматизации, где требуется поддерживать температуру отдельного узла или технологической зоны. Компактный корпус и установка на DIN-рейку упрощают размещение в щите рядом с автоматами, реле и другими устройствами управления. Типовые области применения включают:

• управление электрическими нагревателями и охлаждающими установками,
• контроль температуры в шкафах автоматики и локальных технологических контурах,
• поддержание заданной температуры в небольших установках термообработки,
• управление охлаждением оборудования с компрессорным исполнительным механизмом,
• автоматизацию вспомогательных процессов, где достаточно двухпозиционного регулирования.

Практическая пригодность прибора определяется не только его моделью, но и сочетанием датчика, питания и выхода. Поэтому при проектировании схемы учитывают диапазон температур, характеристики нагрузки и допустимую частоту её включения.

Таким образом, EMKO ESM-1510-N — DIN-реечный терморегулятор для контроля температуры и управления нагревом или охлаждением. Он поддерживает несколько типов датчиков, оснащается релейным или SSR-выходом и позволяет задавать режим работы, температурную коррекцию и границы уставки. При выборе исполнения учитывают тип входа, питание и параметры нагрузки. Компания «Олниса» выступает поставщиком промышленного оборудования для предприятий России и стран СНГ. В поставляемый ассортимент входят устройства автоматизации и другие компоненты для промышленных систем.
