Поршневой концевой выключатель EMAS: надежное решение для промышленной автоматизации

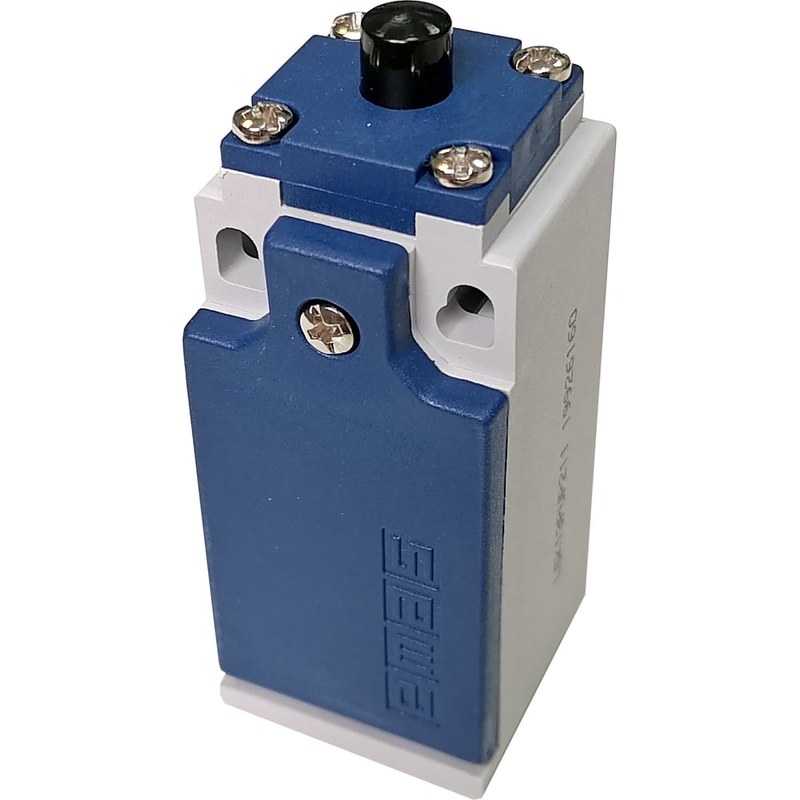

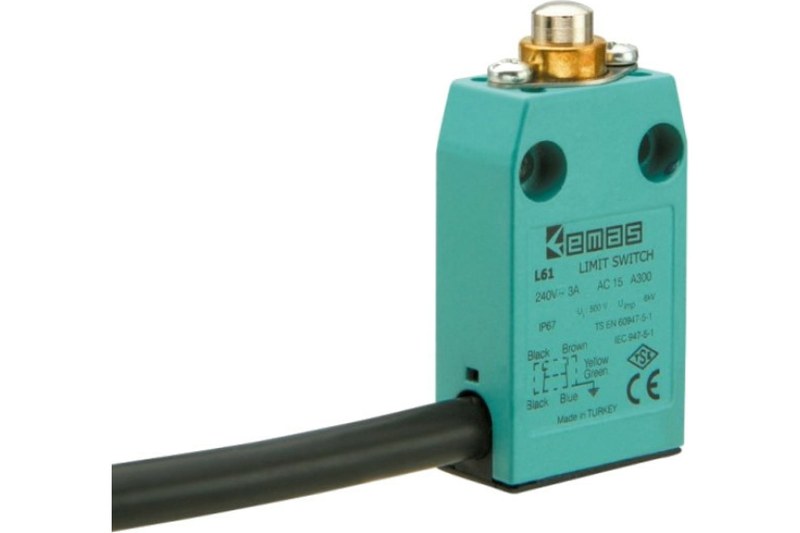

Поршневой концевой выключатель EMAS — электромеханическое устройство, которое фиксирует достижение подвижной частью заданного положения. При контакте с механизмом плунжер перемещается и переключает электрические контакты. Сигнал используют для остановки привода, смены направления движения, запуска следующего этапа цикла или передачи состояния в систему управления. Под названием «поршневой» обычно подразумевается исполнение с плунжерным толкателем. В линейке EMAS есть выключатели с разными корпусами, контактными блоками и вариантами привода, поэтому параметры зависят от конкретного кода изделия.
Конструкция и технические характеристики
В плунжерном исполнении механическое усилие передаётся прямо на нажимной шток. Когда подвижная часть достигает точки срабатывания, внутренний контактный механизм меняет состояние цепи. В модели с мгновенным переключением переход происходит быстро, даже если привод продолжает перемещать толкатель. В состав выключателя входят следующие элементы:
- корпус и крышка, защищающие контактный механизм и обеспечивающие крепление,
- металлический плунжер диаметром 10 мм, воспринимающий нажим от движущейся детали,
- контактный блок с одной нормально открытой и одной нормально закрытой группой,
- ввод для подключения кабеля через подходящий кабельный ввод,
- сменный контактный блок, позволяющий заменить узел без замены всего выключателя.
Для исполнения L1K13PUM211 указаны такие параметры:
- номинальный рабочий ток — 3 А при 240 В переменного тока,
- категория применения — AC-15, то есть коммутация цепей управления переменного тока,
- номинальное напряжение изоляции — 300 В,
- импульсное выдерживаемое напряжение — 2,5 кВ,
- степень защиты корпуса — IP65,
- температура окружающей среды — от −25 до +80 C,
- механическая износостойкость — не менее 10 млн циклов,
- электрическая износостойкость — не менее 1 млн циклов,
- допустимая частота срабатывания — до 3000 циклов в час механически и до 1800 циклов в час электрически,
- сечение присоединяемого проводника — 1–2,5 мм2.
Эти значения относятся к указанному исполнению. Перед монтажом конкретного выключателя сверяют маркировку, схему контактов и допустимую нагрузку: изделия с другим контактным блоком, корпусом или приводом могут иметь отличающиеся параметры.
Принцип работы и коммутация
Плунжер служит механическим входом выключателя. При нажатии он перемещает внутренний привод, который переключает контактную группу. В модели с контактами 1NO+1NC нормально открытый контакт замыкается, а нормально закрытый размыкается. После снятия внешнего усилия механизм возвращается в исходное положение. Включение выключателя в технологическую цепь обычно строится следующим образом:
- подвижный узел приближается к установленному выключателю,
- деталь нажимает на плунжер и перемещает его на допустимый рабочий ход,
- контактная группа меняет состояние и передаёт сигнал контроллеру или реле,
- система управления останавливает привод либо выполняет следующий шаг цикла,
- после отвода детали возвратный механизм восстанавливает исходное состояние контактов.
Коммутационная способность ограничивает нагрузку, которую выключатель может коммутировать напрямую. Для электродвигателя, электромагнита или другой нагрузки с высоким пусковым током обычно используют промежуточное реле или контактор, выбранный по характеристикам нагрузки. Это снижает нагрузку на контакты концевого выключателя.
Монтаж и эксплуатация
При установке выключатель закрепляют на жёстком основании так, чтобы движущаяся деталь нажимала на плунжер по его оси. Перекос, боковое усилие или чрезмерный нажим ускоряют износ штока и могут нарушить работу контактного механизма. Не следует использовать корпус выключателя как механический упор или допускать ударное воздействие на плунжер. Электрическое подключение выполняют при снятом напряжении. Проводники вводят через кабельный ввод, соответствующий конструкции корпуса, а контактную схему выбирают по задаче цепи управления. Для приведённого исполнения производитель указывает подключение проводников сечением 1–2,5 мм2 и момент затяжки винтовых зажимов 1,5 Н·м. При монтаже нужно сохранить защиту оболочки от пыли и влаги: степень IP65 обеспечивается только при корректно собранном корпусе и подходящем вводе. Во время эксплуатации проверяют надёжность крепления, состояние кабеля, чистоту плунжера и повторяемость срабатывания. Если в зоне установки присутствуют вибрация, абразивная пыль, агрессивные вещества или частые удары, фактические условия нужно сопоставить с характеристиками выбранного исполнения. Пределы по температуре и степени защиты не означают стойкость к любым химическим воздействиям или длительному погружению в воду.
Область применения
Концевой выключатель преобразует механическое перемещение в дискретный электрический сигнал. Его устанавливают там, где положение детали или узла нужно контролировать непосредственно в точке движения. Такое устройство применяют для следующих задач:
- контроля крайних положений кареток, дверей и подвижных ограждений,
- ограничения хода механизмов станков и производственных линий,
- фиксации положения узлов подъёмного и транспортного оборудования,
- передачи сигнала о завершении рабочего перемещения в цепь управления,
- блокировки дальнейшего движения при достижении установленной границы.
Выключатель не измеряет расстояние непрерывно: он реагирует на нажатие толкателя. Для управления скоростью, точным позиционированием или бесконтактного контроля применяют другие типы датчиков.
Таким образом, поршневой концевой выключатель EMAS обеспечивает дискретный контроль положения подвижных частей в цепях промышленной автоматики. Его работа основана на механическом нажатии на плунжер и переключении контактной группы; конкретные электрические параметры и конструкция определяются исполнением. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте поставок представлена продукция для автоматизации, управления и эксплуатации промышленных систем.
