Четырехканальный источник питания GW Instek GPS-74303A мощностью 192 Вт

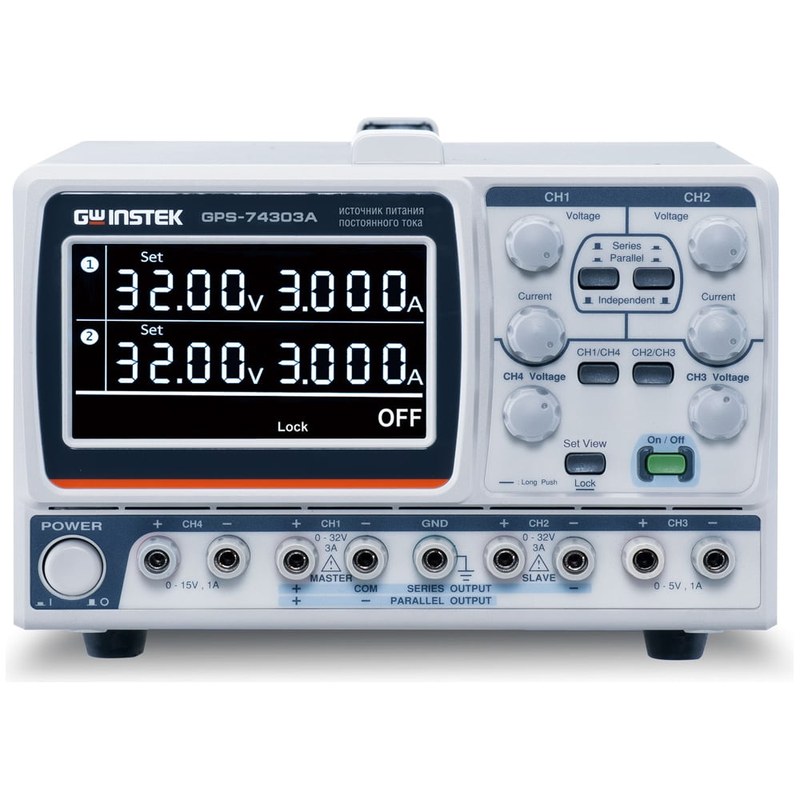

GW Instek GPS-74303A — многоканальный лабораторный источник питания для подачи стабилизированного постоянного напряжения на электронные узлы и приборы. Он позволяет одновременно питать несколько цепей с разными требованиями к напряжению, а также контролировать выходные параметры при испытаниях, настройке и обслуживании оборудования.
Технические характеристики
GPS-74303A рассчитан на работу с несколькими нагрузками. В типовой конфигурации модели предусмотрены регулируемые каналы с выходом до 30 В и 3 А каждый, а также вспомогательные фиксированные выходы. Конкретные параметры каналов и их допустимая суммарная мощность зависят от исполнения прибора и должны проверяться по маркировке конкретного экземпляра. Основные параметры и возможности источника питания включают:
- регулируемые выходы постоянного напряжения с верхним пределом до 30 В и током до 3 А на канал,
- отдельные выходные цепи для одновременного питания нескольких узлов,
- режим стабилизации напряжения CV и режим ограничения тока CC,
- индикацию выходных значений напряжения и тока,
- встроенную защиту от перегрузки и короткого замыкания.
Предел 30 В позволяет питать низковольтные аналоговые и цифровые схемы, исполнительные модули и измерительные устройства. Ток до 3 А подходит для испытания узлов с умеренным энергопотреблением. Для нагрузок, требующих более высокого тока или мощности, необходимо учитывать ограничения конкретного канала и всего прибора.
Конструкция и принцип работы
Источник питания преобразует переменное сетевое напряжение в постоянное, после чего формирует на выходах заданные значения. Линейная схема стабилизации обеспечивает плавную регулировку и подходит для лабораторных задач, где важны устойчивость выходного напряжения и низкий уровень помех. К основным узлам прибора относятся:
- сетевой трансформатор и выпрямительный каскад, формирующие внутреннее постоянное напряжение,
- регулирующие элементы и контуры обратной связи, поддерживающие выбранные выходные параметры,
- измерительные цепи, контролирующие напряжение и ток на выходах,
- органы управления для установки параметров и включения каналов,
- защитные элементы, ограничивающие ток при перегрузке.
В режиме CV источник поддерживает установленное напряжение, пока ток нагрузки не достигает заданного предела. При превышении этого предела устройство переходит к ограничению тока CC: напряжение на выходе снижается, чтобы ток оставался в безопасном диапазоне. Такой переход помогает проверять нагрузку и защищать ее от избыточного тока.
Режимы и практическое применение
Раздельные каналы позволяют подавать питание на несколько цепей, например на логическую часть устройства и его исполнительный каскад. Перед подключением оператор задает напряжение и предельный ток, затем включает выход и проверяет фактические показания прибора. GPS-74303A используют для следующих задач:
- питание и первичная проверка электронных плат,
- настройка датчиков, контроллеров и измерительных модулей,
- проверка потребления тока отдельными узлами,
- поиск неисправностей при контролируемом ограничении тока,
- испытания маломощных устройств постоянного тока.
При работе важно учитывать полярность подключения, номинальное напряжение нагрузки и допустимый ток каждого канала. Сначала устанавливают безопасное ограничение тока, затем подключают нагрузку и постепенно повышают напряжение. Вентиляционные отверстия корпуса не должны быть перекрыты; прибор следует размещать на устойчивой поверхности вдали от влаги, пыли и источников сильного нагрева.
Особенности эксплуатации
Лабораторный источник питания не заменяет специализированный преобразователь для постоянной круглосуточной работы в составе промышленной установки. При выборе режима применения учитывают продолжительность нагрузки, тепловые условия и суммарную мощность, допустимую для конкретной версии GPS-74303A. Точные пределы выходов проверяют по паспорту и маркировке прибора. К преимуществам многоканальной конструкции относятся возможность раздельно питать несколько цепей, контроль тока при настройке и удобное изменение выходного напряжения. Эти особенности делают прибор практичным для стендовых испытаний и ремонтных работ, где требуется управляемый источник постоянного питания.
Таким образом, GW Instek GPS-74303A предназначен для питания и проверки электронных устройств в лабораторных и производственных условиях. Регулируемые каналы, режимы стабилизации напряжения и ограничения тока позволяют контролировать параметры нагрузки и проводить испытания без отдельного источника для каждой цепи. При эксплуатации необходимо соблюдать пределы конкретного исполнения и учитывать суммарную мощность. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены приборы и оборудование для производственных, лабораторных и сервисных задач.
