Линейный источник питания GW Instek GPS-4303 для электронных лабораторий
GW Instek GPS-4303 — четырёхканальный линейный источник постоянного напряжения для лабораторных и производственных измерительных стендов. Он позволяет одновременно питать несколько узлов, задавать напряжение и ограничивать ток на основных каналах, а также получать дополнительные низковольтные выходы. Прибор применяют при проверке электронных компонентов, настройке плат и тестировании устройств, которым нужны раздельные источники питания. Линейная схема и низкий уровень пульсаций делают GPS-4303 подходящим для чувствительных электронных нагрузок. Два основных канала можно использовать независимо либо объединять последовательно или параллельно, расширяя диапазон выходного напряжения или доступного тока.
Технические характеристики
Конфигурация GPS-4303 сочетает два регулируемых канала с двумя дополнительными выходами. Это удобно при испытании устройств, в которых одновременно нужны, например, напряжение для силовой части и отдельные линии питания для логики или аналоговых узлов. Основные параметры модели:
- Номинальная суммарная мощность — 200 Вт,
- каналы CH1 и CH2 — от 0 до 30 В, до 3 А на каждом,
- каналы CH1 и CH2 в последовательном режиме — суммарно до 60 В,
- каналы CH1 и CH2 в параллельном режиме — суммарно до 6 А,
- канал CH3 — от 2,2 до 5,2 В, ток до 1 А,
- канал CH4 — от 8 до 15 В, ток до 1 А,
- питание от сети переменного тока — 100, 120, 220 или 230 В, 50/60 Гц; допустимые отклонения зависят от выбранного номинала,
- габариты — 255 × 145 × 265 мм, масса — около 7 кг.
Для CH1 и CH2 в режиме стабилизации напряжения производитель указывает нестабильность по сети не более 0,01% + 3 мВ и уровень пульсаций и шума не более 1 мВ RMS в диапазоне 5 Гц–1 МГц. Время восстановления после изменения нагрузки на 50% составляет не более 100 мкс при заданных условиях измерения. Эти показатели важны при питании схем, чувствительных к помехам и кратковременным изменениям напряжения.
Конструкция и органы управления

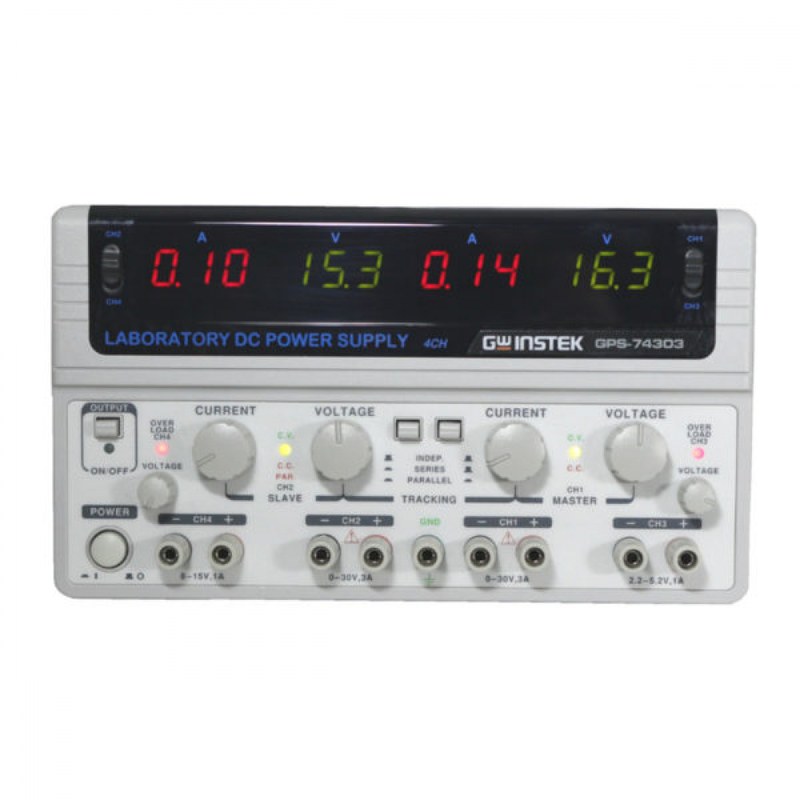

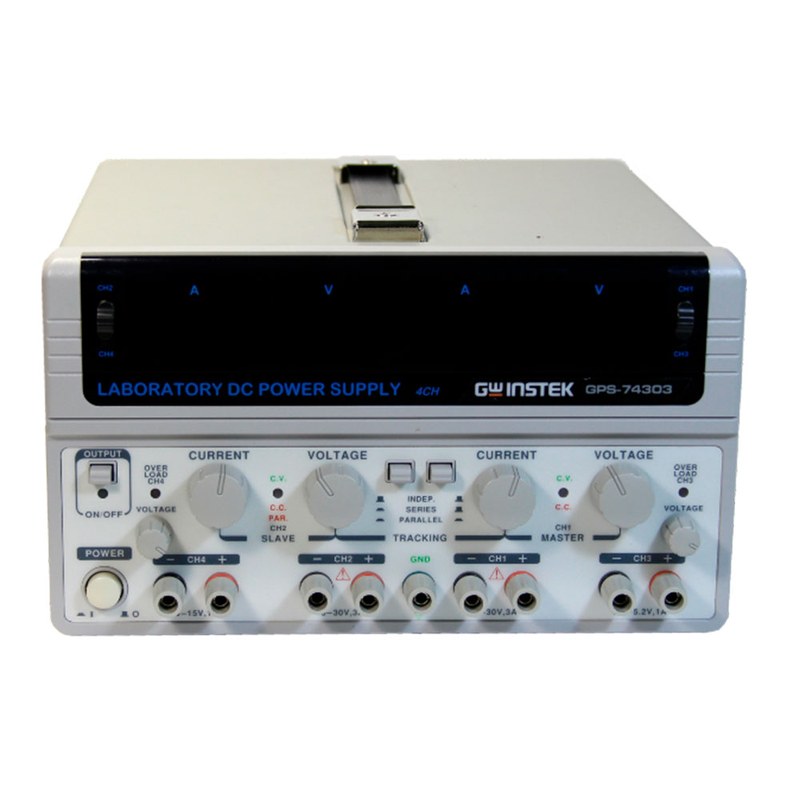

Источники серии GPS-x303 выполнены по линейной схеме и рассчитаны на настольное или переносное применение. Четыре выходных канала расположены в общем корпусе; для основных каналов предусмотрены отдельные регулировки напряжения и тока, а состояние выходов и установленные значения контролируются с передней панели. К основным узлам и функциям прибора относятся:
- два регулируемых канала CH1 и CH2 с независимыми настройками,
- канал CH3 с регулируемым выходом 2,2–5,2 В,
- канал CH4 с регулируемым выходом 8–15 В,
- цифровые трёхразрядные светодиодные индикаторы высотой 0,5 дюйма,
- переключатели режимов отслеживания, последовательного и параллельного соединения основных каналов,
- общий переключатель включения выходов,
- защита от перегрузки и обратной полярности,
- система управления скоростью вентилятора, меняющая охлаждение в зависимости от нагрузки.
Выходной выключатель позволяет отключить подачу питания на нагрузку, сохраняя возможность установить значения напряжения и тока. Это упрощает подготовку стенда: параметры можно задать заранее, а затем подключить или запустить проверяемый узел.
Принципы и режимы работы
В линейном источнике регулирование выполняется в аналоговой силовой цепи. Такая схема помогает получать стабильное постоянное напряжение с низкими пульсациями. Для двух основных каналов предусмотрены режимы стабилизации напряжения и стабилизации тока: при достижении заданного ограничения тока прибор удерживает его на установленном уровне, снижая выходное напряжение. В повседневной работе каналы CH1 и CH2 можно использовать в нескольких конфигурациях:
- независимый режим — каждый канал питает отдельную нагрузку и регулируется самостоятельно,
- режим отслеживания — напряжения каналов изменяются согласованно, что удобно для двухполярного питания схем,
- последовательный режим — выходы соединяются для получения напряжения до 60 В,
- параллельный режим — выходы объединяются для увеличения суммарного доступного тока до 6 А.
При последовательном или параллельном включении необходимо соблюдать предусмотренную производителем схему соединения и полярность. Значения 60 В и 6 А относятся к соответствующим конфигурациям двух основных каналов, а не к каждому каналу по отдельности. Каналы CH3 и CH4 сохраняют собственные диапазоны и ограничения.
Подключение и эксплуатация
GPS-4303 устанавливают на устойчивую рабочую поверхность с доступом воздуха для охлаждения. Перед подключением нагрузки следует выбрать нужный канал, установить напряжение и ограничение тока, проверить полярность проводов и только затем включить выход. Такой порядок снижает риск повреждения тестируемой схемы при ошибке в настройке. При эксплуатации учитывают несколько практических условий:
- напряжение и ток нагрузки должны оставаться в пределах характеристик выбранного канала,
- при параллельном или последовательном использовании CH1 и CH2 необходимо придерживаться схемы подключения из руководства,
- вентиляционные отверстия корпуса нельзя перекрывать,
- провода и соединители выбирают с учётом рабочего тока,
- точность измерительных характеристик нормируется после прогрева прибора не менее 30 минут при температуре окружающей среды от +20 до +30 C.
GPS-4303 предназначен прежде всего для стендового питания и проверки оборудования. Его выходы не следует рассматривать как универсальную замену промышленному источнику питания для постоянной работы мощной установки: при проектировании испытаний необходимо учитывать суммарную мощность, характеристики каждого канала и режим нагрузки.
