Автоматические выключатели DEKraft — правильный момент затяжки контактных соединений
Момент затяжки — это контролируемое усилие, с которым крепёжный винт прижимает проводник к контактной клемме автоматического выключателя. Для оборудования DEKraft он зависит от серии и конструкции зажима: единого значения для всех автоматов марки нет. Правильная затяжка помогает сохранить надёжный электрический контакт и не повредить клемму, винт или проводник.
Значения для разных серий

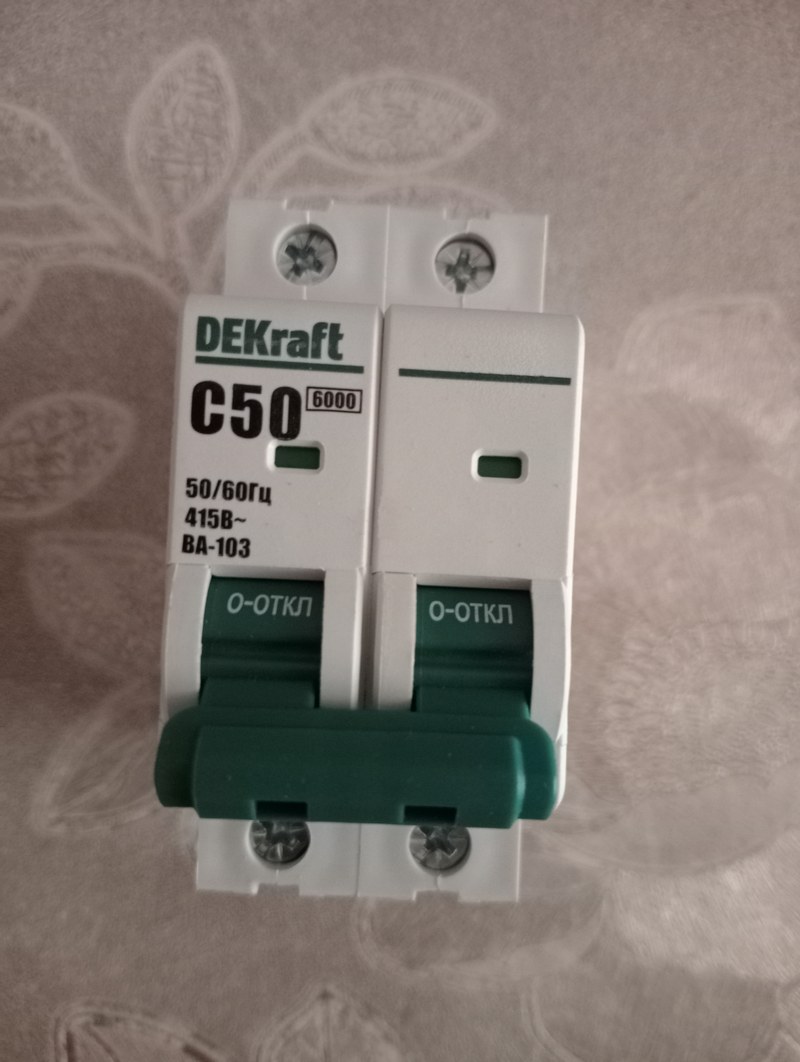

В линейке DEKraft применяются модульные автоматы, выключатели в литом корпусе и аппараты распределительных серий. У них различаются размеры зажимов и конструкция контактных узлов, поэтому ориентироваться нужно на документацию именно к установленной модели. Например, для ВА-103 2P 6 кА производитель указывает предельный момент затяжки клемм 2,5 Н·м. Это значение следует воспринимать как верхнюю границу, а не как универсальную настройку для всех автоматов DEKraft. Для ряда выключателей в литом корпусе производитель приводит другие значения:

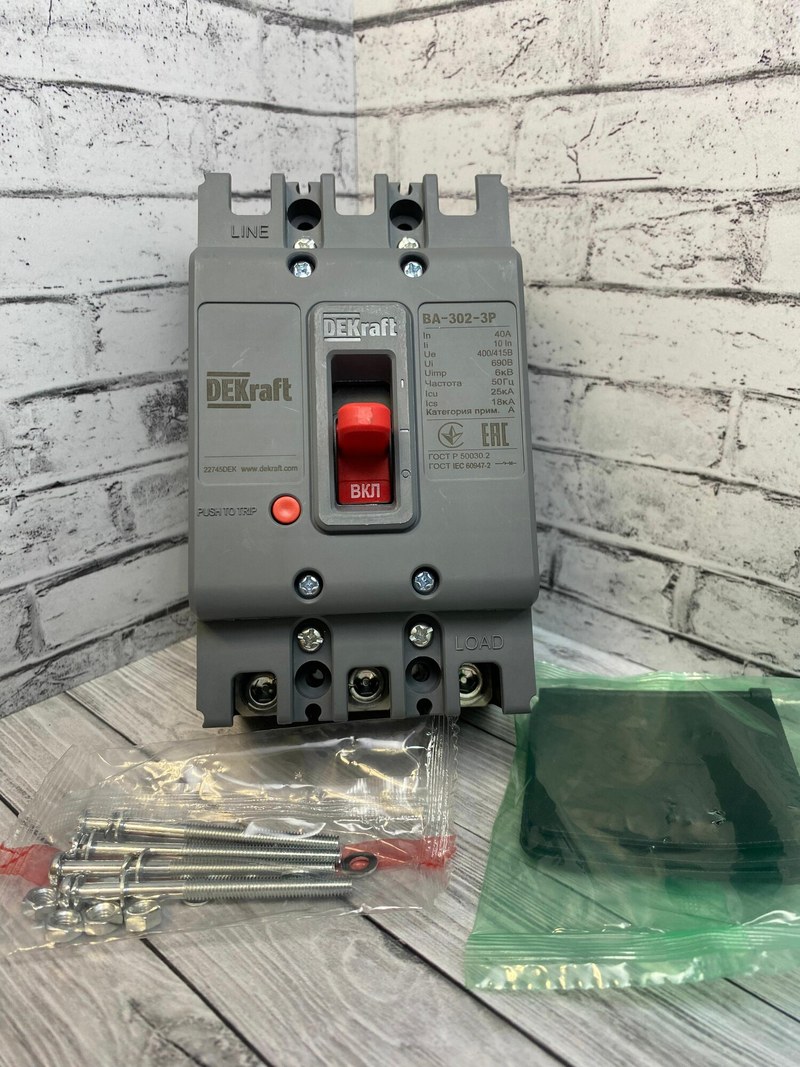

- ВА-302 и ВА-302М — 4–8 Н·м,
- ВА-303 и ВА-303М — 9,5–10,5 Н·м,
- ВА-305 и ВА-305М — 19,5–20,5 Н·м,
- ВА-306 — 29,5–30,5 Н·м.
Разница между этими значениями связана с устройством зажимных узлов и типом крепежа. Например, в опубликованной таблице для перечисленных аппаратов указаны винты от M6 до M12. Поэтому ориентироваться только на силу тока автомата или диаметр винта нельзя: решающим остаётся паспортное значение для конкретной серии и исполнения.
Устройство клеммного соединения
Клеммный узел передаёт ток между кабелем или шиной и контактной системой выключателя. При затяжке винт прижимает проводник к токоведущей части. Конструкция зажима рассчитана на определённые типы проводников и диапазоны сечения; эти параметры также проверяют по документации. К основным элементам соединения относятся:
- винтовой зажим, создающий прижимное усилие,
- контактная площадка, передающая ток,
- проводник или шина, подключаемые к аппарату,
- корпус клеммы, удерживающий узел и изолирующий его от соседних полюсов.
При подключении гибкого проводника важно соблюдать требования изготовителя к оконцеванию жилы. Неправильно подготовленная жила может распушиться, попасть под край зажима или быть повреждена при затяжке. Это ухудшает контакт независимо от того, насколько точно настроен инструмент.
Порядок монтажа и контроля
Работы выполняют на обесточенном участке с проверкой отсутствия напряжения. Проводник зачищают на длину, предусмотренную документацией к аппарату, и полностью вводят в клемму. Изоляция не должна попадать под контактную площадку, а оголённая часть не должна выступать за границы зажима. Для контролируемой затяжки применяют динамометрическую отвёртку или другой подходящий инструмент с заданным моментом. Значение устанавливают по паспорту или инструкции конкретного автомата. После затяжки проверяют, что проводник закреплён, расположен корректно и не имеет видимых повреждений. Универсальный ориентир «затянуть посильнее» не заменяет нормативное значение. При монтаже следует учитывать такие условия:
- параметр берётся из документации на точную серию и исполнение автомата,
- сечение и тип проводника должны соответствовать клеммному узлу,
- конец жилы вводится полностью и без перекоса,
- затяжка выполняется инструментом с подходящим диапазоном измерения,
- повторное подтягивание проводят только в порядке и сроки, предусмотренные изготовителем.
Для крупных аппаратов DEKraft момент может составлять десятки ньютон-метров; диапазон значений для серий ВА-302–ВА-306 показывает, насколько существенно требования отличаются от параметров компактного модульного ВА-103.
Применение в распределительных системах
Автоматы DEKraft устанавливают в распределительных щитах, где они защищают отходящие линии и оборудование от перегрузок и коротких замыканий. Правильно выполненное клеммное соединение важно для стабильной передачи тока через вводные и отходящие цепи, особенно в установках с продолжительной нагрузкой. Для монтажа и обслуживания щитов значение момента затяжки должно быть частью технической документации на конкретный аппарат. Если модель или серия неизвестны, безопасно определить значение только по внешнему сходству нельзя: сначала устанавливают маркировку и находят соответствующие паспортные данные.
Таким образом, момент затяжки автоматов DEKraft определяется серией, конструкцией зажимов и типом подключаемого проводника. Для ВА-103 2P 6 кА производитель указывает предельное значение 2,5 Н·м, тогда как для отдельных выключателей в литом корпусе значения находятся в диапазоне от 4 до 30,5 Н·м. Точное соблюдение требований к соединению снижает риск перегрева и повреждения клемм. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены электротехнические изделия для производственных и распределительных систем. DEKraft и другое промышленное оборудование можно приобрести в «Олниса».
