Импульсное реле DEKraft: надежное управление электрическими цепями

Импульсное реле управляет электрической нагрузкой по кратковременным командам от кнопок. Каждый импульс переключает контакты: если нагрузка была отключена, реле включает её, а следующий сигнал отключает. Такое устройство позволяет управлять освещением или другой нагрузкой из нескольких точек, не прокладывая отдельную линию управления от каждого выключателя к нагрузке. Параметры импульсных реле зависят от исполнения: различаются напряжение катушки, допустимый ток контактов и схема контактной группы. Поэтому при проектировании системы учитывают характеристики конкретного артикула, а не только обозначение типа устройства.

Технические параметры

Номиналы зависят от модели. Например, для отдельных устройств семейства iTLc указывается ток контактов 16 А, один нормально открытый контакт и катушка на 48 В переменного тока частотой 50/60 Гц. В линейке также встречаются исполнения с другими токами, напряжениями управления и конфигурациями контактов, поэтому эти значения нельзя переносить на все импульсные реле DEKraft. При проверке конкретного изделия учитывают такие параметры:

• номинальный ток силовых контактов, определяющий допустимую нагрузку при заданных условиях эксплуатации,
• напряжение и род тока цепи управления, которые должны соответствовать кнопкам и источнику управляющего сигнала,
• число полюсов и тип контактов, от которых зависит схема коммутации нагрузки,
• тип нагрузки — например, лампы, нагревательные элементы или катушки контакторов,
• способ установки и размеры корпуса, важные для размещения в щите.

Ток контактов сам по себе не гарантирует совместимость с любой нагрузкой. При коммутации светодиодных светильников, электронных драйверов и других устройств с высоким пусковым током следует учитывать допустимую нагрузочную способность конкретного реле. Если нагрузка превышает его возможности, управление выполняют через контактор. Реле применяют в щитах управления и распределительных щитах, когда нагрузкой нужно управлять несколькими кнопками без фиксации. Кнопки подключаются к цепи управления параллельно, а силовой контакт реле коммутирует нагрузку. Это удобно для освещения коридоров, лестничных клеток, производственных и складских помещений. В автоматизированных системах импульс может поступать также от контроллера или другого устройства управления. Основные узлы реле выполняют следующие функции:

• катушка или электронный вход принимает кратковременную управляющую команду,
• переключающий механизм меняет положение после каждого импульса,
• контактная группа замыкает или размыкает силовую цепь,
• корпус изолирует токоведущие части и обеспечивает монтаж на DIN-рейку,
• клеммы соединяют цепь управления и нагрузку с внешней проводкой.

В отличие от обычного реле, которое удерживает состояние только при наличии напряжения на катушке, импульсное реле сохраняет последнее положение контактов после снятия управляющего сигнала. Поэтому кнопка не должна оставаться нажатой: для переключения достаточно короткого импульса.

Принцип работы и режимы

Работа реле основана на переключении фиксируемого состояния. Кнопка замыкает цепь управления на короткое время, механизм срабатывает и переводит контакты в противоположное положение. После отпускания кнопки состояние сохраняется без постоянной подачи управляющего сигнала. Последовательность управления выглядит так:

• первый импульс переводит контакт из разомкнутого положения в замкнутое и включает нагрузку,
• следующий импульс размыкает контакт и отключает нагрузку,
• последующие сигналы повторяют цикл переключения.

В системах с централизованным управлением отдельное исполнение может принимать общую команду на включение или отключение группы реле. Наличие такой функции определяется конструкцией и схемой подключения конкретной модели; обычное импульсное реле не следует считать устройством с централизованным управлением без проверки документации.

Монтаж и эксплуатация

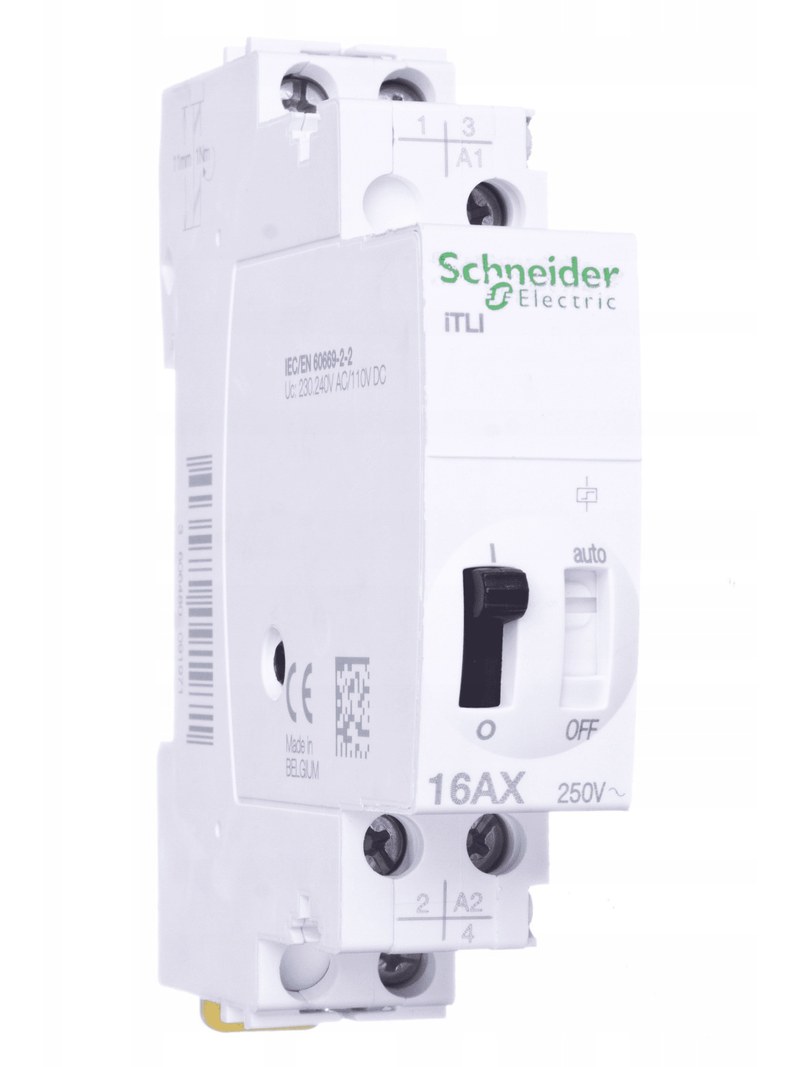

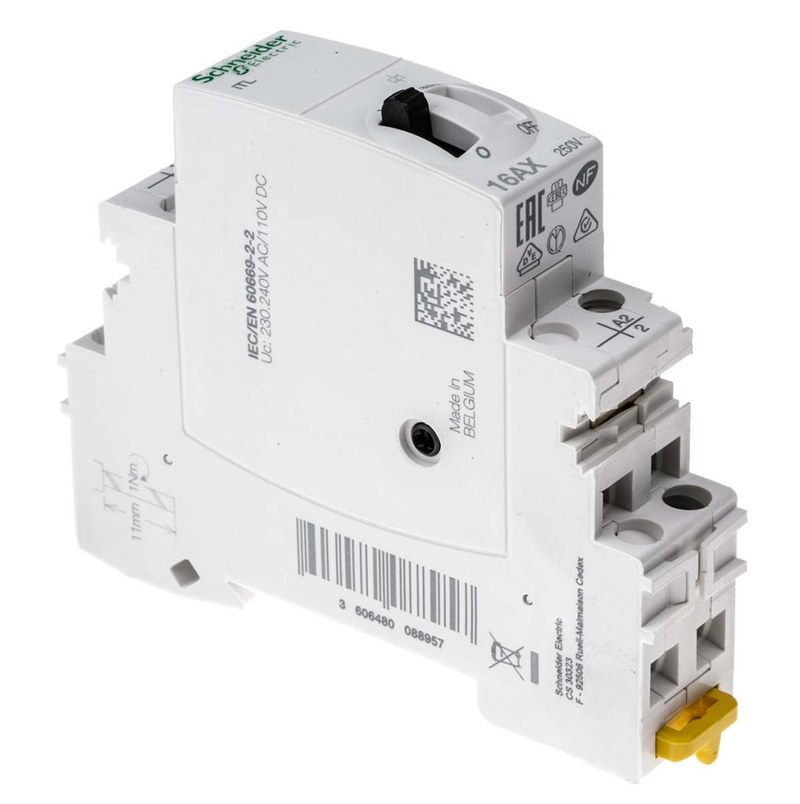

Модульное реле обычно устанавливают на DIN-рейку внутри электрического щита. Перед подключением сверяют маркировку клемм и схему производителя: управляющая цепь и силовые контакты имеют разные назначения, а допустимое напряжение катушки должно соответствовать напряжению цепи кнопок. При монтаже учитывают несколько условий:

• цепи управления и нагрузки подключают к предназначенным для них клеммам,
• сечение проводников и качество затяжки выбирают с учётом рабочего тока и требований изготовителя,
• несколько кнопок для общего управления подключают по схеме, предусмотренной для выбранного типа реле,
• перед обслуживанием щит обесточивают и проверяют отсутствие напряжения,
• после монтажа проверяют переключение контактов каждой управляющей кнопкой.

Устройство размещают в корпусе, защищающем его от пыли, влаги, механических воздействий и перегрева. Нельзя превышать номинальный ток контактов или применять реле в условиях, не указанных для конкретного исполнения. Для нагрузок с большой индуктивностью или высоким пусковым током может потребоваться коммутационный аппарат подходящего класса.

Применение и практические особенности

Импульсное реле особенно полезно там, где требуется управление одной нагрузкой из нескольких мест. В длинном коридоре или на лестнице кнопки размещают у входов и переходов, а силовую коммутацию сосредотачивают в щите. Аналогичный принцип применяют для освещения цехов, складских зон и технических помещений, если схема электроснабжения и номиналы оборудования соответствуют нагрузке. К практическим преимуществам относятся сохранение состояния без удержания кнопки, возможность подключения нескольких органов управления и компактное размещение в модульном щите. Состояние нагрузки определяется последней командой, поэтому систему можно организовать без сложной схемы с проходными переключателями. При этом импульсное реле не заменяет защиту от короткого замыкания и перегрузки: эти функции обеспечивают автоматические выключатели и другие аппараты защиты.

Таким образом, импульсное реле DEKraft предназначено для переключения нагрузки кратковременными командами и позволяет управлять ею из нескольких точек. Для надёжной работы необходимо согласовать напряжение цепи управления, номинал и конфигурацию контактов с параметрами нагрузки и схемой установки. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены электротехнические изделия для распределительных систем и автоматизации производственных объектов.
