Адаптер привода ESBE S90 98180570 для надежного соединения элементов регулирующей арматуры

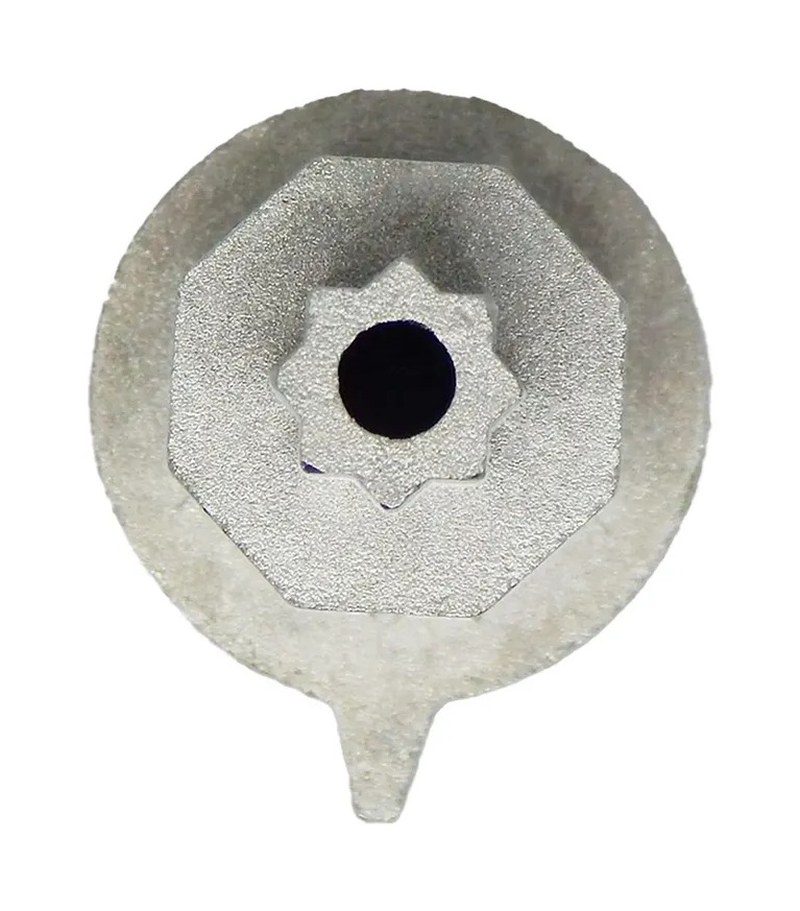

Адаптер привода ESBE S90 — монтажный комплект, который соединяет поворотный электропривод серии 90 с валом смесительного клапана. Он передаёт вращение от привода к затвору клапана и обеспечивает их механическое соединение. Сам адаптер не управляет потоком и не имеет собственных электрических характеристик: его назначение — обеспечить совместимость привода и конкретной арматуры. Под обозначением «адаптер S90» обычно подразумевают комплект ESBE 900, артикул 16051300. Он предназначен для ряда смесительных клапанов ESBE и, согласно каталогу производителя, поставляется вместе с приводом или контроллером серии 90.
Устройство и принцип передачи движения

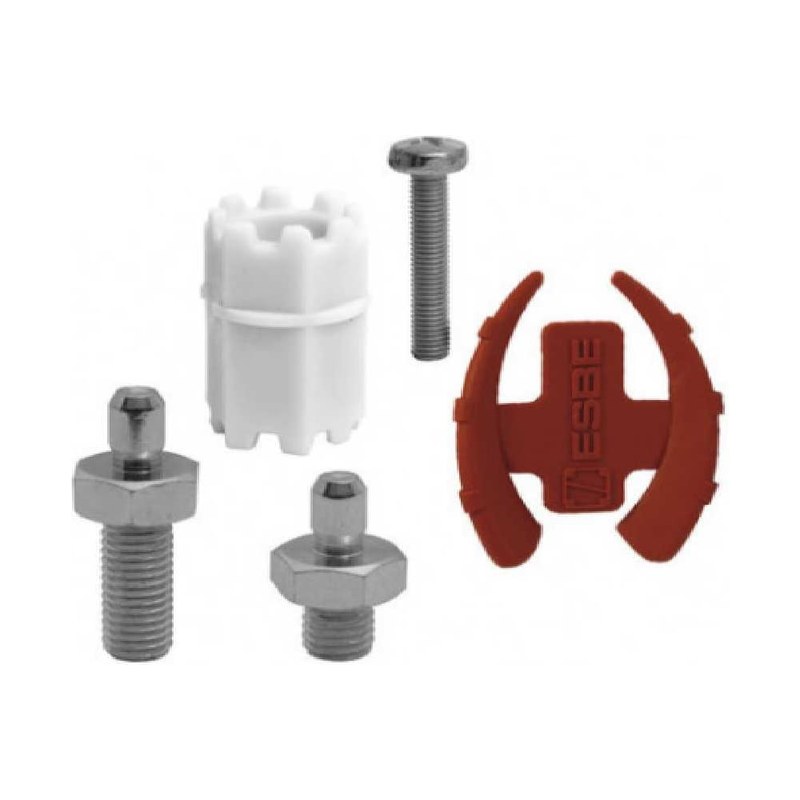

Адаптер образует механический интерфейс между монтажной частью привода и штоком клапана. Элементы комплекта фиксируют привод относительно корпуса арматуры и связывают выход привода с поворотным механизмом затвора. Благодаря этому вращение, создаваемое электроприводом, изменяет положение клапана. В работе комплект выполняет несколько функций:
- создаёт подходящую посадку привода на клапане,
- передаёт вращательное усилие на шток,
- удерживает привод в заданном положении относительно корпуса,
- обеспечивает согласование соединительных элементов привода и арматуры.
Сам адаптер не задаёт угол поворота, скорость движения или положение затвора. Эти параметры определяются приводом и конструкцией клапана. Для приводов серии 90 ESBE указывает диапазон перемещения 30–180 с настройкой ограничительных кулачков; некоторые модели развивают крутящий момент 15 Н·м, но конкретные значения зависят от исполнения привода. Эти характеристики нельзя считать параметрами самого адаптера.
Монтаж и эксплуатация
Перед установкой проверяют обозначение клапана и соответствие адаптера его серии. Клапан должен быть доступен для монтажа, а привод и трубопровод — подготовлены согласно инструкциям к установленным компонентам. Соединение выполняют без перекоса: неверная посадка может привести к неполному зацеплению, повышенному износу или затруднённому повороту штока. При установке важно учитывать следующие условия:
- адаптер должен соответствовать серии и конструкции клапана,
- соединительные элементы должны быть полностью посажены на предусмотренные места,
- привод следует зафиксировать без смещения относительно клапана,
- после сборки необходимо проверить перемещение клапана на всём рабочем диапазоне,
- при наличии ручного режима привода проверку проводят без принудительного приложения чрезмерного усилия.
После монтажа адаптер обычно не требует отдельной регулировки. Во время эксплуатации контролируют надёжность крепления и отсутствие люфта в соединении. Если привод не может переместить клапан, причиной может быть неправильная установка, неподходящий комплект, заедание арматуры или несоответствие крутящего момента привода нагрузке. Адаптер сам по себе не устраняет такие неисправности.
Применение в инженерных системах
В составе узла регулирования ESBE S90 используется там, где смесительный клапан должен менять положение автоматически. Через клапан регулируется соотношение потоков теплоносителя, например в отопительном контуре или в другой гидравлической системе с поворотной арматурой. Адаптер обеспечивает механическое сопряжение этих компонентов, но не влияет на гидравлические параметры системы. Комплект полезен при монтаже нового привода, замене старого механизма или восстановлении соединения после разборки узла. При замене необходимо учитывать не только модель привода, но также серию клапана и имеющуюся геометрию штока. Внешнее сходство компонентов не гарантирует их совместимость.
Таким образом, адаптер ESBE 900, артикул 16051300, предназначен для механического соединения приводов серии 90 с клапанами ESBE серий MG, G, F, BIV, T, TM, H и HG. Он передаёт вращение на шток и фиксирует привод относительно клапана, не выполняя самостоятельного управления потоком. Корректная работа узла зависит от совместимости комплекта, аккуратного монтажа и соответствия привода нагрузке клапана. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортимент поставок входят приборы, комплектующие и оборудование для инженерных и производственных систем. «Олниса» выступает поставщиком промышленного оборудования для организаций, которым требуются компоненты для комплектации и обновления технических узлов.
