Клапан обратный Duplomatic VR7-P1/11: рабочее давление 250 бар и расход до 400 л/мин

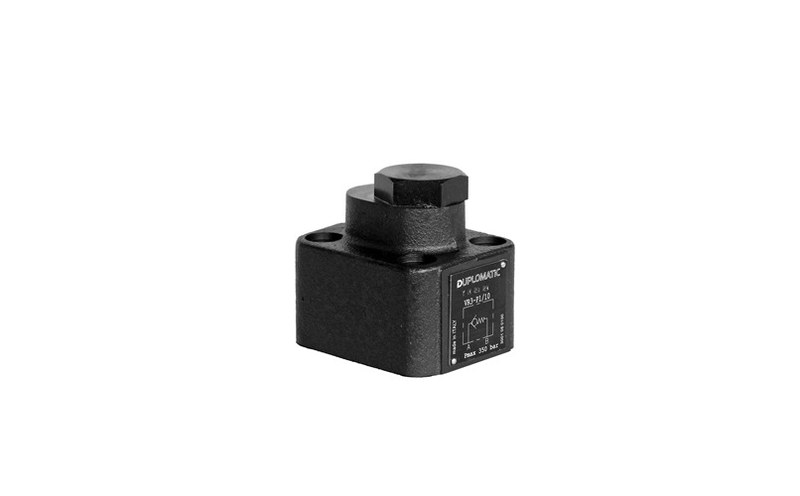

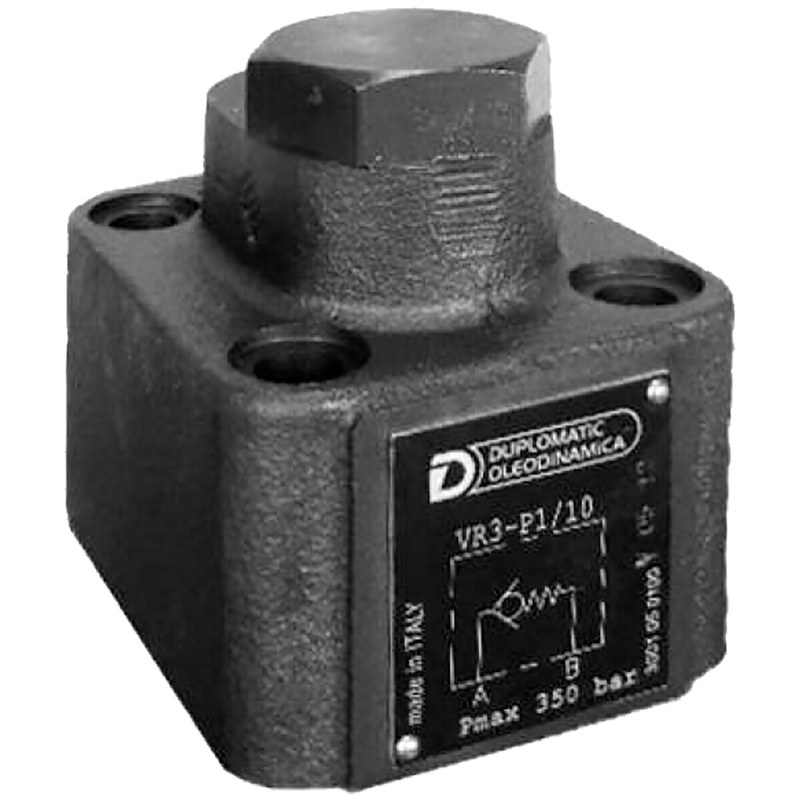

Duplomatic VR7-P1/11 — гидравлический обратный клапан для монтажа на плиту или коллектор. Он пропускает рабочую жидкость в одном направлении и перекрывает поток при попытке движения в обратную сторону. Такая функция помогает разделять участки гидросистемы, сохранять направление циркуляции и предотвращать обратный переток через насос или между ветвями контура. Модель относится к серии VR*-P и рассчитана на высокую пропускную способность. В обозначении VR7 указывает на типоразмер с условным проходом 1 1/4 дюйма, P — на плитное исполнение, 1 — на давление открытия 0,5 бар, а 11 — на серию клапана VR7-P. Устройство работает автоматически: электрический или гидравлический управляющий сигнал ему не требуется.

Технические характеристики

Клапан применяют там, где требуется пропускать поток в рабочем направлении и блокировать его при смене направления перепада давления. Это не регулирующий и не предохранительный клапан: он не поддерживает заданное давление и не предназначен для управления скоростью исполнительного механизма. Основные параметры VR7-P1/11:

• Номинальный размер — 1 1/4 дюйма;
• Давление открытия — 0,5 бар;
• Максимальный расход — 400 л/мин;
• Максимальное рабочее давление для типоразмера VR7-P — 250 бар;
• Масса — около 9 кг;
• Температура окружающей среды — от −20 до +50 C;
• Температура рабочей жидкости — от −20 до +80 C;
• Допустимый диапазон вязкости жидкости — 10–400 сСт;
• Рекомендуемый класс чистоты жидкости — 20/18/15 по ISO 4406:1999.

Давление открытия показывает, какой перепад требуется для начала прямого потока через клапан. В реальном контуре к этому значению добавляются потери давления, зависящие от расхода, вязкости жидкости и сопротивления каналов. Максимальные давление и расход являются предельными параметрами; при проектировании системы учитывают график потерь давления и режим работы всего гидравлического узла.

Конструкция и принцип действия

Основные элементы клапана образуют простую механическую схему с пружинным запиранием. Такая конструкция не требует внешнего управления и переключает поток в зависимости от перепада давления между каналами. В состав узла входят:

• корпус для установки на монтажную плиту;
• затвор с конической уплотняющей поверхностью;
• пружина с фиксированной настройкой, удерживающая затвор закрытым;
• каналы A и B для входящего и выходящего потока;
• уплотнительные кольца на монтажной поверхности.

В исходном состоянии пружина прижимает затвор к седлу. Клапан открывается, когда давление на входе A становится выше давления на выходе B на величину, достаточную для преодоления усилия пружины. Жидкость проходит через открывшееся сечение в прямом направлении. Если перепад меняет знак, затвор возвращается на седло и перекрывает обратный поток. Поэтому клапан ограничивает возврат жидкости, но не обеспечивает регулируемое запирание с отдельным пилотным управлением.

Монтаж и подключение

Плитное исполнение позволяет устанавливать VR7-P1/11 непосредственно на подготовленную монтажную поверхность гидравлического блока. При монтаже важно совместить каналы A и B с соответствующими линиями схемы и проверить чистоту посадочной поверхности: загрязнение или повреждение уплотнения может привести к утечке. Для установки модели VR7-P применяются два уплотнительных кольца типа 4137 размером 34,52 × 3,53 мм и четыре крепёжных болта M20 × 90. Указанный в документации момент затяжки составляет 285 Н·м. Перед пуском проверяют ориентацию клапана по гидравлической схеме, надежность крепления и отсутствие загрязнений в каналах.

Рабочая жидкость и эксплуатационные условия

Рабочая жидкость влияет на уплотнение, потери давления и ресурс клапана. Для стандартного исполнения предусматриваются минеральные гидравлические масла типов HL или HM по ISO 6743-4 с уплотнениями NBR. Для фосфатэфирных жидкостей типа HFDR применяется вариант с уплотнениями FPM, обозначаемый кодом V. Для других типов жидкостей совместимость необходимо проверять отдельно. Во время эксплуатации следует соблюдать установленный диапазон температуры и вязкости, контролировать загрязнение масла и не превышать допустимые давление и расход. Работа с жидкостью при температуре выше +80 C ускоряет ухудшение её свойств и старение уплотнений. Если поток не проходит или клапан не закрывается, проверяют соответствие направления подключения схеме, состояние рабочей жидкости и чистоту посадочных поверхностей.

Области применения

VR7-P1/11 используют в гидросистемах с расходом до 400 л/мин, где необходим свободный проход жидкости в одном направлении и автоматическое перекрытие обратного потока. Клапан устанавливают в гидравлические блоки промышленных машин, насосные контуры и линии между функциональными участками системы. Он подходит для разделения параллельных ветвей, ограничения обратного перетока после насоса и сохранения направления циркуляции в гидравлическом контуре. При этом обычный обратный клапан не заменяет гидрозамок или другой элемент удержания нагрузки: для фиксации исполнительного механизма при внешней нагрузке требуется решение, рассчитанное на такую задачу.

Таким образом, Duplomatic VR7-P1/11 — пружинный обратный клапан плитного монтажа с давлением открытия 0,5 бар, расходом до 400 л/мин и максимальным рабочим давлением 250 бар для типоразмера VR7-P. Он обеспечивает одностороннее движение рабочей жидкости и перекрывает обратный поток, поэтому применяется в производительных гидросистемах промышленного оборудования. Компания «Олниса» выступает поставщиком промышленного оборудования для предприятий России и стран СНГ.
