Реле напряжения DigiTOP 50A: надежная защита электрической сети

Реле напряжения DigiTOP Vp-50A относится к аппаратам автоматической защиты однофазных электрических сетей и подключенной нагрузки от опасных отклонений питающего напряжения. Аппарат контролирует напряжение, сравнивает его с заданными верхним и нижним порогами и при выходе за установленные пределы отключает нагрузку. После восстановления нормального режима питание подается повторно с заданной задержкой.

Технические характеристики

Ниже перечислены основные параметры аппарата:

• номинальный ток коммутируемой нагрузки — 50 А,
• ориентировочная допустимая мощность при напряжении 220–230 В — до 11 кВт,
• диапазон задания нижнего порога отключения — примерно 120–200 В,
• диапазон контролируемого напряжения — ориентировочно 100–400 В,
• задержка повторного включения нагрузки — регулируемая, около 5–600 с,
• время реакции на выраженное превышение верхнего порога — доли секунды,
• погрешность индикации напряжения — порядка 1 %,
• способ монтажа — установка на стандартную DIN-рейку 35 мм,
• степень защиты корпуса для щитового применения — IP20,
• режим работы — продолжительный при соблюдении допустимого тока.

Принцип работы

Работа устройства основана на непрерывном электронном измерении сетевого напряжения. Контроллер сопоставляет измеряемый параметр с установленными границами. Пока напряжение находится в разрешенном диапазоне, силовой элемент сохраняет цепь замкнутой. При нарушении условия нагрузка отключается, а после нормализации начинается выдержка времени перед повторным включением. Ключевые рабочие состояния DigiTOP Vp-50A можно представить следующим образом:

• нормальный режим — напряжение находится между нижним и верхним порогами, нагрузка подключена,
• режим перенапряжения — при превышении верхней границы нагрузка отключается,
• режим пониженного напряжения — при падении ниже нижнего порога цепь размыкается,
• режим ожидания — после нормализации параметра начинается отсчет времени повторного включения,
• режим индикации — дисплей отображает измеряемое напряжение и параметры настройки,
• режим программирования — пользователь задает пороговые значения и временную задержку.

Особенности конструкции

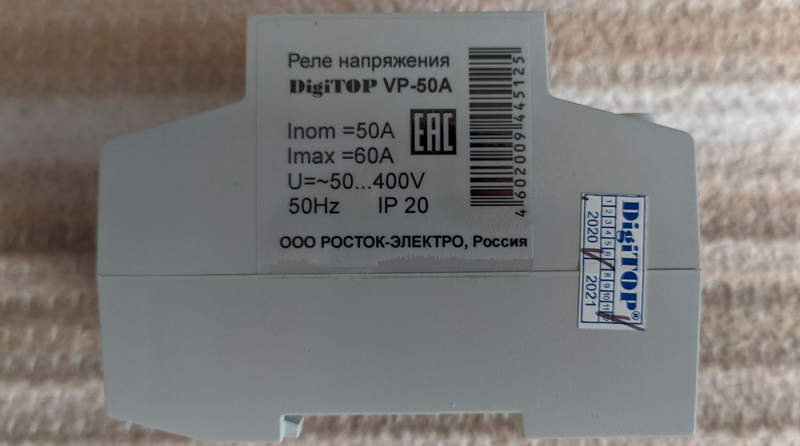

Конструктивно DigiTOP Vp-50A выполнен как модульный щитовой аппарат с электронным измерительным узлом, микроконтроллером, цифровым индикатором, клавишами настройки, силовыми клеммами и внутренним коммутационным элементом. Корпус рассчитан на размещение в распределительном щите на DIN-рейке. На лицевой панели размещены дисплей и кнопки для контроля напряжения, изменения порогов и времени повторного включения. Силовая часть рассчитана на ток до 50 А, поэтому качество затяжки проводников и соответствие сечения кабеля реальной нагрузке имеют принципиальное значение.

Режимы и защитные функции

Функциональная логика аппарата направлена на предотвращение длительной работы оборудования при недопустимом напряжении. Ниже перечислены основные защитные функции:

• отключение нагрузки при превышении установленного максимального напряжения,
• временная задержка перед повторным включением для исключения частых пусков,
• визуальный контроль текущего напряжения по цифровому индикатору,
• сохранение заданных параметров во внутренней памяти,
• автоматический контроль режима без постоянного ручного переключения.

Области применения

Реле DigiTOP Vp-50A применяется там, где требуется индивидуальная или групповая защита однофазных потребителей. Устройство может устанавливаться в квартирных, офисных, производственных и вспомогательных распределительных щитках. Типовые направления использования приведены ниже:

• защита холодильного и компрессорного оборудования,
• защита однофазных электродвигателей и насосных агрегатов,
• защита электронных блоков управления,
• защита осветительных и нагревательных нагрузок,
• применение в локальных распределительных щитах зданий,
• контроль питания отдельных розеточных и технологических линий,
• защита оборудования при нестабильных параметрах питающей сети.

Реле не заменяет выключатель, УЗО или защиту от короткого замыкания: его функция — контроль напряжения сети и размыкание цепи при выходе за заданные пределы. Номинал 50 А определяет максимальную токовую нагрузку силового тракта, но фактический режим должен соответствовать условиям монтажа, температуре внутри щита, сечению проводников и характеру потребителя.
