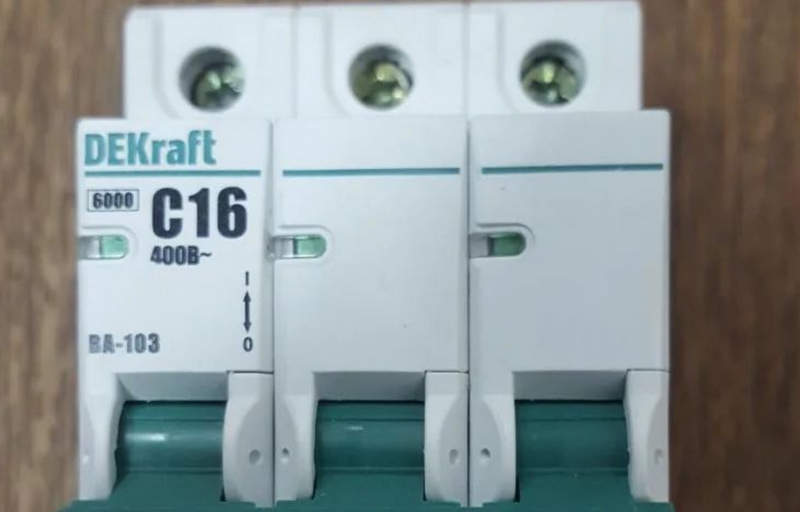

Автоматические выключатели DEKraft ВА-103: эффективная защита от перегрузок и коротких замыканий
Серия DEKraft ВА-103 относится к низковольтным автоматическим выключателям в литом корпусе, предназначенным для коммутации электрических цепей и защиты от перегрузки и токов короткого замыкания. Конструкция объединяет контактную систему, дугогасительную часть, механизм свободного расцепления и защитные расцепители. При превышении допустимого тока выключатель автоматически размыкает силовые контакты, ограничивая тепловое и электродинамическое воздействие аварийного режима.
Технические характеристики
Основные параметры серии определяют допустимые нагрузки и условия эксплуатации. Ниже перечислены типичные характеристики ВА-103, которые могут различаться в зависимости от исполнения:
- номинальные токи типовых исполнений — 100, 125, 160, 200, 250, 400 и 630 А,
- предельная отключающая способность для различных типоразмеров — порядка 25, 36 или 50 кА,
- механическая износостойкость рассчитана на тысячи циклов включения и отключения,
- подключение выполняется кабельными проводниками или шинами через силовые выводы,
- рабочее положение предусматривает установку внутри распределительного щита или шкафа.
Принцип работы и режимы защиты
Функционирование ВА-103 основано на автоматическом размыкании главной цепи при возникновении ненормального тока. Ниже представлены основные режимы работы:
- в нормальном режиме ток проходит через главные контакты и расцепители без отключения,
- при ручном отключении рукоятка механически переводит контактную систему в разомкнутое состояние,
- при автоматическом срабатывании механизм свободного расцепления не допускает удержания контактов во включенном положении,
- после устранения причины аварии аппарат возвращают в рабочее состояние через исходное положение рукоятки,
- при коммутации под нагрузкой дуга направляется в дугогасительную камеру, разделяется металлическими пластинами и охлаждается.
Особенности конструкции

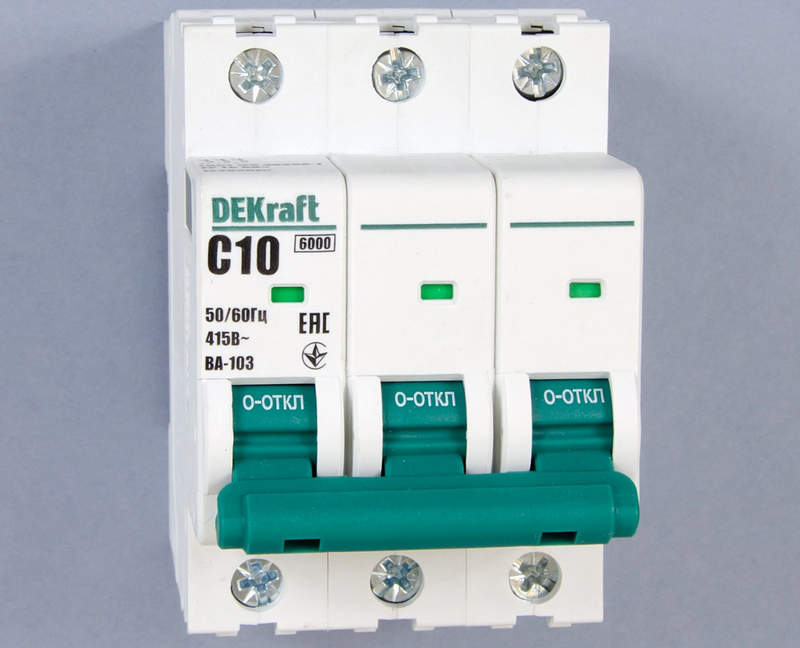

Выключатели DEKraft ВА-103 имеют жесткий изоляционный корпус, внутри которого размещены силовые и защитные узлы. Главные контакты замыкают и размыкают токовую цепь, а пружинный привод обеспечивает быстрое движение подвижной системы независимо от скорости перемещения рукоятки. Дугогасительная камера находится рядом с контактной зоной и содержит пакет металлических пластин, дробящих и охлаждающих электрическую дугу. Тепловой расцепитель действует за счет нагрева биметалла, поэтому время отключения сокращается по мере роста перегрузки. Электромагнитный расцепитель включает катушку и подвижный сердечник: при резком увеличении тока магнитное поле перемещает сердечник и запускает механизм отключения. Корпус фиксирует узлы и создает электрическую изоляцию между фазами. Для присоединения цепей используются силовые выводы под кабель или шины. В отдельных исполнениях возможно применение дополнительных контактов, независимого расцепителя и расцепителя минимального напряжения.
Области применения
Серия используется в распределительных сетях и силовых установках. Основными областями применения являются:
- распределение питания в производственных цехах и технологических установках,
- электроснабжение насосов, вентиляторов, компрессоров и другого трехфазного оборудования,
- системы питания складских, административных и коммерческих зданий,
- щиты вентиляции, водоснабжения и холодоснабжения,
- локальное отключение участков сети при ремонте,
- секционирование низковольтных распределительных цепей.
Таким образом, DEKraft ВА-103 представляет собой серию автоматических выключателей в литом корпусе для защиты и коммутации трехфазных низковольтных цепей. Работа аппаратов основана на сочетании теплового и электромагнитного принципов расцепления, а дугогасительная камера обеспечивает контролируемое прекращение тока при размыкании. Выключатели применяются там, где необходимо автоматически отключать перегруженную или поврежденную линию и сохранять управляемость распределительной системы. Серия рассчитана на применение в силовых сетях, где важны автоматическое отключение аварийного участка, компактность корпуса и стабильность коммутации.
