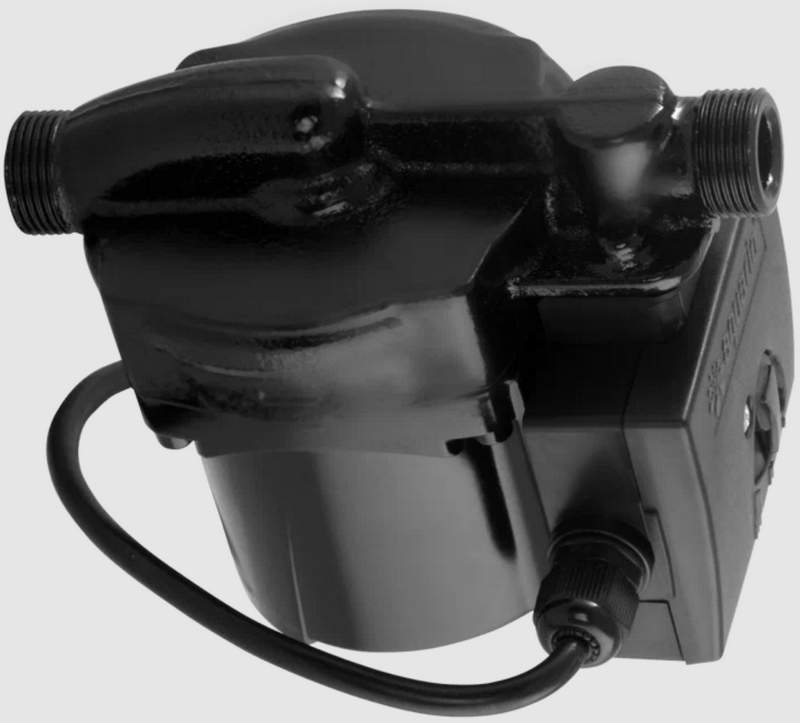

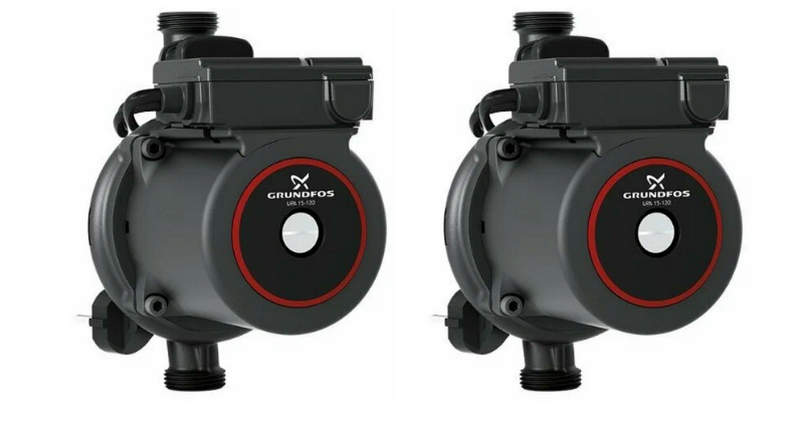

Повысительный насос Grundfos UPA 120 99553546 — локальное усиление напора непосредственно перед водоразбором

Слабый напор не всегда требует переделки всей системы водоснабжения. Иногда проблема появляется только в одной ветви: вода доходит до душа, смесителя или другого потребителя, но исходного давления недостаточно для комфортного расхода. Grundfos UPA 120 99553546 работает непосредственно с таким участком. Насос встраивается в трубопровод и добавляет потоку недостающую гидравлическую энергию уже после того, как вода поступила в систему. Модель относится к компактным повысительным насосам с мокрым ротором. Это означает, что вращающаяся часть двигателя работает в контакте с перекачиваемой водой, а отдельный наружный вентилятор для охлаждения не требуется. Конструкция ориентирована на бытовые линии горячего и холодного водоснабжения.

Технические характеристики

Выбранное исполнение отличается от привычных европейских версий прежде всего электрической конфигурацией. Ниже рассмотрим его основные параметры:

• бренд — Grundfos,
• категория — повысительный насос,
• серия — UPA,
• модель — UPA 120,
• номер изделия — 99553546,
• питание — 1 × 230 В,
• частота сети — 60 Гц,
• тип вилки — NEMA 6-15,
• монтажная длина — 180 мм,
• материал насосного корпуса — чугун,
• присоединение — G 1,
• максимальный напор — около 12 м,
• максимальная потребляемая мощность — до 250 Вт,
• номинальный ток для версии 50 Гц аналогичной гидравлики — около 1,14 А,
• максимальное рабочее давление — 10 бар,
• температура воды — от +2 до +95 °C,
• температурный класс — TF 95,
• степень защиты — IPX2D,
• масса — около 4,7 кг.

Особенности конструкции устройств

Работу Grundfos UPA 120 99553546 удобнее объяснить не через двигатель, а через состояние воды до и после насоса. На входе уже существует определенное давление. Рабочее колесо не создает водоснабжение с нуля, а добавляет к имеющемуся потоку дополнительный перепад. Внутри корпуса вода проходит через центробежную гидравлическую часть. Крыльчатка вращается и увеличивает энергию потока, после чего на выходе появляется более высокий напор. Поэтому UPA особенно полезен там, где жидкость уже поступает к потребителю, но ее давления недостаточно. Ротор находится в перекачиваемой среде. Вода одновременно участвует в отводе тепла и создает условия для работы подшипников. За счет этого конструкция обходится без крупного наружного вентилятора и остается достаточно компактной. Для UPA 120 предусмотрена автоматизация запуска по расходу. Когда появляется водоразбор, система может включать насос; после прекращения движения воды двигатель останавливается. Такой принцип позволяет усиливать напор именно тогда, когда он действительно требуется потребителю, а не поддерживать непрерывное вращение без расхода.

Области применения

UPA 120 логично использовать не как основной источник воды, а как усилитель уже существующего потока. Наиболее характерные ситуации следующие:

• недостаточный напор в душевой линии,
• слабый поток через смеситель,
• повышение давления перед газовым водонагревателем,
• локальное усиление напора на отдельном этаже,
• водоснабжение от расположенной выше накопительной емкости,
• линия горячей воды с недостаточным исходным давлением,
• холодное водоснабжение с заметными потерями в трубопроводе,
• ветвь с несколькими последовательными сопротивлениями,
• бытовая система, где вода присутствует, но давление слишком мало,
• точка водоразбора, удаленная от источника.

Компания «Олниса» поставляет насосное и промышленное оборудование, включая Grundfos UPA 120 99553546. Заказчикам доступны технические консультации по напору, электрическим параметрам, монтажной длине и условиям эксплуатации оборудования. Компания также организует оперативную доставку по всей стране.

Преимущества

Особенность UPA 120 заключается в локальном воздействии на конкретную водопроводную ветвь. К ключевым преимуществам относятся:

• добавление напора без крупной насосной станции,
• максимальный напор около 12 м,
• работа с горячей и холодной водой,
• допустимая температура до +95 °C,
• компактная монтажная длина 180 мм,
• соединение G 1,
• мокрый ротор,
• охлаждение двигателя перекачиваемой жидкостью,
• чугунный гидравлический корпус,
• рабочее давление до 10 бар,
• возможность автоматической реакции на появление расхода,
• отсутствие большого внешнего гидроаккумулятора,
• установка непосредственно в трубопровод,
• ориентация на локальное повышение давления возле потребителей.

Таким образом, Grundfos UPA 120 99553546 решает узкую, но практическую задачу: вода уже есть в трубопроводе, однако энергии потока недостаточно. Насос добавляет необходимый перепад непосредственно в линии, поэтому увеличение напора происходит без построения отдельной полноценной насосной станции.
