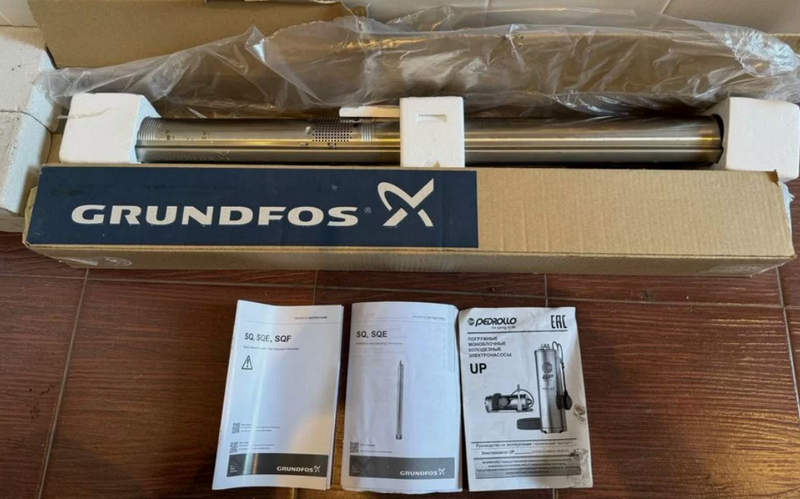

Скважинный насос Grundfos SQ 2-85 96524444 — подъем воды с напором 88 м и кабелем 80 м

Глубокая скважина ставит перед насосом две разные задачи. Сначала необходимо поднять воду на значительное расстояние, а затем сохранить достаточный запас давления уже после выхода потока на поверхность. Grundfos SQ 2-85 96524444 решает эту задачу посредством пяти последовательно работающих гидравлических ступеней. Выбранное исполнение отличается от обычной комплектации SQ 2-85 прежде всего кабелем длиной 80 м. Сам насос имеет наружный диаметр порядка 74 мм, поэтому устанавливается в скважины диаметром от 76 мм. Номинальная рабочая точка составляет 2 м³/ч при напоре 88 м.

Технические характеристики

У версии 96524444 гидравлическая часть объединена с высокооборотным погружным двигателем MS 3. Основные параметры следующие:

• бренд — Grundfos,
• категория — погружной скважинный насос,
• серия — SQ,
• модель — SQ 2-85,
• номер изделия — 96524444,
• номинальная подача — 2 м³/ч,
• номинальный напор — 88 м,
• количество гидравлических ступеней — 5,
• номинальная скорость вращения — около 10 700 об/мин,
• двигатель — MS 3,
• потребляемая мощность P1 — около 1,65 кВт,
• мощность на валу P2 — 1,15 кВт,
• питание — 1 × 200–240 В,
• частота — 50 Гц,
• номинальный ток — около 8,4 А,
• коэффициент мощности — 1,00,
• степень защиты — IP68,
• класс изоляции — F,
• напорное соединение — Rp 1 1/4",
• минимальный диаметр скважины — 76 мм,
• длина насосного агрегата — около 825 мм,
• кабель выбранной комплектации — 80 м,
• сечение кабеля — 3 × 2,5 мм²,
• максимальная температура воды — +35 °C.

Особенности конструкции устройств

Grundfos SQ 2-85 96524444 не пытается получить весь требуемый напор от одного рабочего колеса. Вода сначала входит в первую ступень, получает часть энергии и переходит к следующей. После пятого такого этапа давление становится значительно выше, чем на входе. Благодаря последовательной схеме корпус остается узким, хотя насос способен работать с десятками метров напора. Рабочие колеса выполнены по «плавающей» схеме. Каждая ступень имеет собственную опору из сочетания карбида вольфрама и керамики. Такое устройство уменьшает влияние механических частиц и осевой нагрузки на отдельные элементы гидравлики. Двигатель MS 3 использует постоянные магниты и вращается значительно быстрее традиционного четырехполюсного погружного двигателя. Высокая частота вращения позволяет получить серьезную гидравлическую характеристику при наружном диаметре всего около трех дюймов. Встроенная электроника выполняет плавный запуск. Двигатель не получает максимальные обороты мгновенно, поэтому пуск происходит без резкого скачка механической нагрузки. Одновременно контролируются сухой ход, перегрузка, перегрев, повышенное и пониженное напряжение. Эти защитные функции встроены в сам насосный агрегат. Редкая комплектация 96524444 особенно интересна длиной силовой линии. В комплект уже входит 80-метровый кабель 3 × 2,5 мм², что отличает ее от версии 96524443 с кабелем 40 м.

Области применения

SQ 2-85 рассчитан на ситуации, где источник воды расположен заметно ниже поверхности. Характерные варианты применения:

• водоснабжение дома из глубокой скважины,
• подъем грунтовой воды,
• подача воды в накопительную емкость,
• снабжение загородного объекта,
• небольшие системы орошения,
• подача воды на хозяйственные нужды,
• скважины малого диаметра,
• водоснабжение при значительной разнице высот,
• системы, где требуется напор около 88 м в номинальной точке,
• объекты, где необходим длинный штатный погружной кабель.

Компания «Олниса» поставляет насосное и промышленное оборудование, включая Grundfos SQ 2-85 96524444. Заказчикам доступны технические консультации по напору, производительности, глубине размещения, электропитанию и особенностям кабельной комплектации. Компания также организует оперативную доставку оборудования по всей стране.

Преимущества

У выбранной версии преимущества связаны не только с гидравликой, но и с готовностью к глубокому монтажу. К ключевым особенностям относятся:

• номинальный напор 88 м,
• номинальная подача 2 м³/ч,
• пять последовательных ступеней,
• трехдюймовый наружный размер,
• установка в скважины от 76 мм,
• двигатель на постоянных магнитах,
• скорость около 10 700 об/мин,
• плавный пуск,
• защита от сухого хода,
• защита от перегрева,
• контроль перегрузки,
• контроль повышенного напряжения,
• контроль пониженного напряжения,
• степень защиты IP68,
• кабель длиной 80 м,
• увеличенное сечение кабеля 3 × 2,5 мм²,
• однофазное питание 200–240 В.

Таким образом, Grundfos SQ 2-85 96524444 получает высокий напор не увеличением диаметра корпуса, а последовательной работой пяти гидравлических ступеней. В результате трехдюймовый насос обеспечивает номинальную рабочую точку 2 м³/ч при 88 м напора.
