Электрический тестер Fluke T5-600 CAL 5160549 — измерение тока через OpenJaw без разрыва проводника
Чтобы узнать ток в работающей цепи, классический измерительный прибор приходится включать последовательно с нагрузкой. Это означает разрыв проводника, изменение схемы и дополнительные операции. Fluke T5-600 CAL 5160549 использует другой подход: один провод пропускается через открытую измерительную вилку OpenJaw, после чего ток определяется без электрического подключения прибора последовательно с цепью. При проверке напряжения логика тоже упрощена. Пользователь переводит переключатель в положение V, касается двух точек щупами, а тестер самостоятельно определяет, присутствует переменное или постоянное напряжение. Выбранное исполнение CAL дополнительно поставляется с прослеживаемым сертификатом калибровки Fluke.
Технические характеристики
T5-600 объединяет несколько измерительных функций, но каждая из них имеет собственный рабочий диапазон. Ниже рассмотрим параметры версии Fluke T5-600 CAL 5160549:
- бренд — Fluke,
- категория — электрический тестер напряжения, тока и целостности цепи,
- модель — T5-600 CAL,
- номер изделия — 5160549,
- диапазон переменного напряжения — 0–600 В,
- разрешение по напряжению — 1 В,
- погрешность AC — ±1,5 % + 2 отсчета,
- диапазон постоянного напряжения — 0–600 В,
- погрешность DC — ±1 % + 1 отсчет,
- диапазон переменного тока — 0–100,0 А,
- разрешение по току — 0,1 А,
- погрешность тока при 50/60 Гц — ±3 % + 3 отсчета,
- диапазон сопротивления — 0–1000 Ом,
- разрешение по сопротивлению — 1 Ом,
- погрешность сопротивления — ±1 % + 2 отсчета,
- ширина окна OpenJaw — 12,9 мм,
- максимальный проводник — кабель 1/0 THHN,
- порог включения прозвонки — менее 25 Ом,
- порог прекращения звуковой индикации — более 400 Ом,
- категория безопасности — CAT III 600 В,
- питание — 2 батареи AA,
- ресурс щелочных батарей — около 400 часов,
- рабочая температура — от −10 до +50 °C,
- масса — около 300 г,
- габариты — 30,5 × 51 × 203 мм.
Особенности конструкции устройств

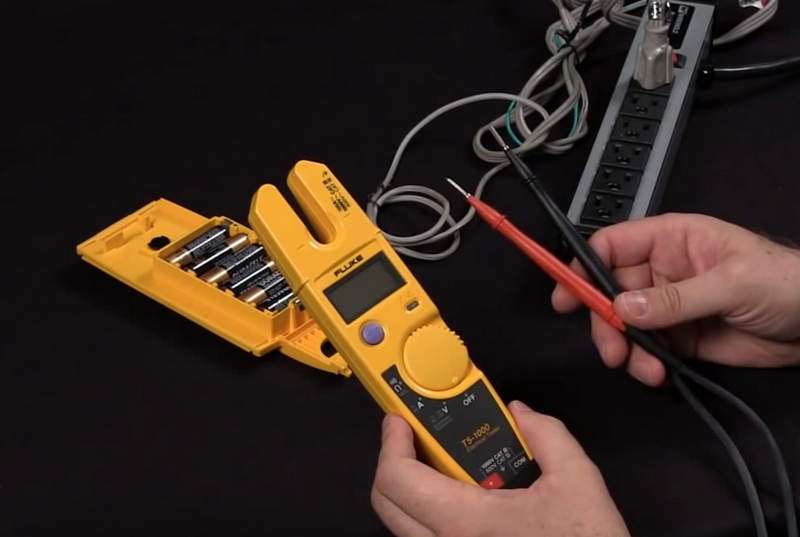

Самая необычная часть Fluke T5-600 находится в верхней зоне корпуса. OpenJaw внешне напоминает раскрытую вилку, а не традиционные замкнутые токовые клещи. Для измерения достаточно завести внутрь один токонесущий проводник. Электрическую линию разбирать не требуется. Важно именно условие «один проводник». Если пропустить через OpenJaw кабель, внутри которого одновременно идут фазный и обратный проводники, их магнитные поля в значительной степени компенсируются, поэтому корректного результата не получится. Тестер должен воспринимать поле одной жилы. Fluke указывает верхний предел такого измерения 100 А AC. При работе со щупами прибор ведет себя иначе. В режиме напряжения электроника сама распознает AC или DC. Пользователю не приходится заранее выбирать между двумя отдельными диапазонами. Для обеих разновидностей напряжения максимальное значение составляет 600 В. Третья функция связана уже не с работающей силовой цепью, а с электрической связностью. В режиме сопротивления тестер измеряет до 1000 Ом. При малом сопротивлении включается звуковая индикация, поэтому состояние проводника можно проверить без постоянного наблюдения за дисплеем. Щупы размещаются непосредственно на задней части корпуса. Наконечники SlimReach снимаются и допускают замену совместимыми принадлежностями. Сам прибор выдерживает падение с высоты до 3 м, что соответствует его ориентации на выездные электротехнические работы.
Области применения
Формат T5-600 особенно удобен там, где электрику требуется выполнить несколько быстрых проверок одним прибором. Ниже рассмотрим характерные ситуации:
- измерение тока отдельного проводника без разрыва цепи,
- проверка напряжения на клеммах оборудования,
- определение AC или DC без ручного выбора режима,
- поиск обрыва проводника,
- контроль целостности кабельной линии,
- проверка сопротивления до 1000 Ом,
- диагностика электрического щита,
- обслуживание HVAC-оборудования,
- проверка электродвигателей и вспомогательных цепей,
- контроль бытовых и коммерческих электроустановок,
- выездная диагностика при ограниченном наборе измерительных приборов.
Компания «Олниса» поставляет контрольно-измерительное и промышленное оборудование, включая Fluke T5-600 CAL 5160549. Заказчикам доступны технические консультации по измерительным диапазонам, категории безопасности, функции OpenJaw и комплектации прибора. Компания также организует оперативную доставку оборудования по всей стране.
Преимущества
Практический смысл T5-600 заключается в том, что три разные электрические проверки объединены в одном компактном корпусе. К ключевым преимуществам относятся:
- измерение переменного тока до 100 А без разрыва проводника,
- открытый датчик OpenJaw вместо замкнутых токовых клещей,
- автоматическое распознавание AC и DC при измерении напряжения,
- рабочий предел напряжения 600 В,
- измерение сопротивления до 1000 Ом,
- звуковая проверка непрерывности цепи,
- разрешение по току 0,1 А,
- компактная ширина окна датчика 12,9 мм,
- категория CAT III 600 В,
- съемные измерительные наконечники,
- хранение щупов непосредственно на корпусе,
- автоматическое отключение для экономии батарей,
- до 400 часов работы от щелочных элементов AA,
- устойчивость к падению с высоты 3 м,
- прослеживаемый сертификат калибровки в исполнении CAL.
Таким образом, Fluke T5-600 CAL 5160549 построен вокруг трех разных способов получения информации о цепи. Напряжение измеряется контактными щупами, переменный ток определяется через магнитное поле одного проводника в OpenJaw, а сопротивление и целостность проверяются отдельным режимом до 1000 Ом. Такое разделение функций делает прибор удобным для быстрой диагностики, когда нет необходимости переносить отдельные клещи, тестер напряжения и простой омметр. Версия 5160549 дополнительно отличается заводской комплектацией с прослеживаемым сертификатом калибровки Fluke.
