Коммутатор Eltex MES3300-48 с PM65-220/12 — концентрация 48 гигабитных потоков в четырех каналах 10G
Сорок восемь сетевых линий создают совсем другую нагрузку, чем несколько локальных подключений. Пока обмен остается внутри одного сегмента, данные можно передавать между соседними портами. Но как только десятки потоков одновременно направляются к ядру сети, серверному оборудованию или другому узлу агрегации, ключевым становится уже не количество разъемов, а способность быстро собрать трафик и вывести его через более широкие каналы. Eltex MES3300-48 решает эту задачу сочетанием 48 интерфейсов Gigabit Ethernet и четырех портов SFP+, каждый из которых способен работать на скорости 10 Гбит/с. Для этой версии рассматривается конфигурация с PM65-220/12 — компактным модулем питания, который Eltex включает в перечень совместимых источников для MES3300-48.
Технические характеристики
Аппаратная платформа рассчитана одновременно на плотное подключение конечных линий и передачу собранного трафика на вышестоящий сетевой уровень. Ниже приведены основные параметры:
- бренд — Eltex,
- категория — L3-коммутатор агрегации,
- модель — MES3300-48,

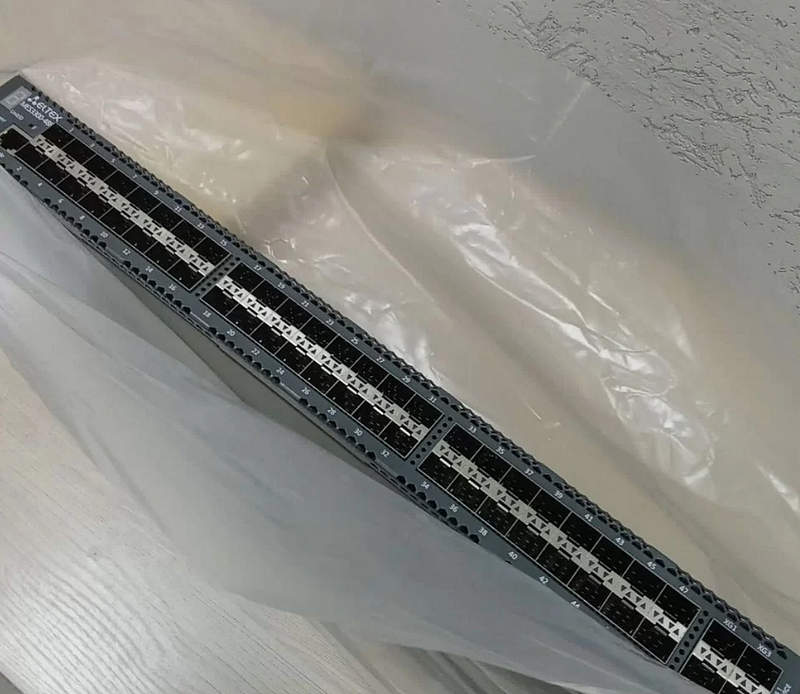

- порты 10/100/1000BASE-T — 48,
- универсальные SFP+/SFP-интерфейсы — 4,
- скорость uplink-портов — 10 или 1 Гбит/с,
- отдельный OOB-порт управления — 1,
- консольный интерфейс RS-232 — 1,
- пропускная способность аппаратной платформы — 176 Гбит/с,
- пакетный буфер — 3 МБ,
- оперативная память DDR4 — 2 ГБ,
- встроенная память RAW NAND — 512 МБ,
- емкость таблицы MAC — 16 384 записи,
- количество VLAN — до 4094,
- таблица ARP — 4029 записей,
- VRRP-маршрутизаторы — до 255,
- агрегация каналов — 32 группы,
- максимум интерфейсов в одной LAG — 8,
- очереди QoS — 8 на каждый порт,
- максимальный размер Jumbo Frame — 10 240 байт,
- объединение в стек — до 8 устройств,
- рабочий температурный диапазон — от −10 до +45 °C,
- форм-фактор — 19", 1U,
- габариты — 440 × 44 × 330 мм,

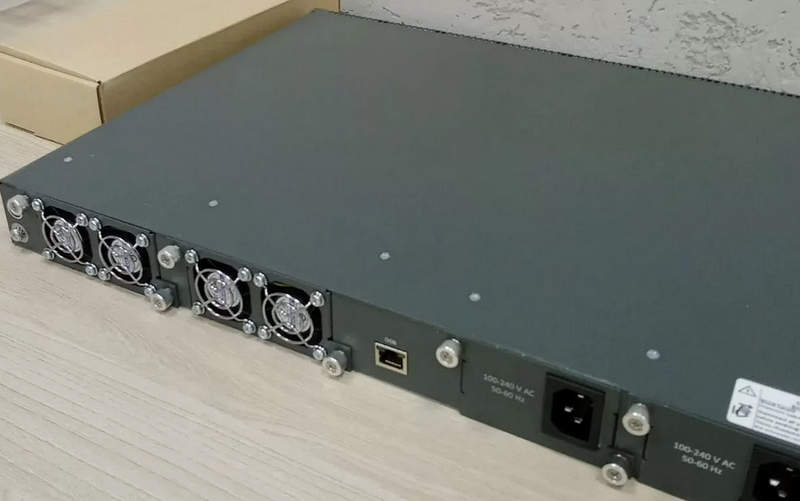

- система охлаждения — четыре вентилятора, направление Front-to-Back,
- совместимый модуль питания выбранной конфигурации — PM65-220/12.
Особенности конструкции устройств
Работу Eltex MES3300-48 удобнее рассматривать как перераспределение полосы между двумя уровнями сети. На стороне доступа устройство получает до 48 отдельных гигабитных потоков. Они не обязаны передаваться дальше каждый по собственной физической линии. Внутренняя коммутационная система определяет назначение каждого кадра и направляет его либо к другому локальному порту, либо в сторону более быстрого восходящего соединения. Четыре SFP+ образуют второй уровень этой архитектуры. Их можно использовать раздельно или объединять несколько физических каналов логически. Для агрегированных соединений предусмотрено до 32 LAG-групп, причем в одну группу допускается включать до восьми интерфейсов. Такой механизм нужен не только ради суммирования пропускной способности, но и для создания нескольких физических путей между сетевыми узлами. MES3300-48 работает и с третьим уровнем модели OSI. Если трафик должен перейти между разными IP-сетями, устройство способно выполнить маршрутизацию аппаратно, не отправляя каждый пакет на отдельный внешний маршрутизатор.
Области применения
MES3300-48 логично использовать там, где большой набор гигабитных подключений необходимо свести к более быстрому транспортному уровню. Характерные сценарии следующие:
- агрегация нескольких коммутаторов доступа,
- подключение большого количества серверных интерфейсов,
- сбор трафика внутри телекоммуникационного узла,
- передача агрегированных потоков по 10-гигабитным линиям,
- маршрутизация между несколькими VLAN,
- Top-of-Rack-размещение в серверной стойке,
- создание распределительного уровня корпоративной сети,
- объединение нескольких физических соединений в LAG,
- построение стека из нескольких коммутаторов,
- разделение трафика по классам обслуживания,
- организация резервируемого электропитания,
- сеть с динамическим обменом маршрутами.
Компания «Олниса» поставляет сетевое и промышленное оборудование, включая коммутаторы Eltex MES3300-48 и совместимые источники питания. Заказчикам доступны технические консультации по интерфейсам, пропускной способности, вариантам электропитания и сетевым функциям оборудования. Компания также организует оперативную доставку по всей стране.
Преимущества
Практические возможности модели определяются тем, как она связывает плотный гигабитный уровень с более быстрыми магистральными соединениями. К ключевым преимуществам относятся:
- 48 независимых медных интерфейсов 1 Гбит/с,
- четыре универсальных канала SFP+/SFP,
- передача через uplink со скоростью до 10 Гбит/с,
- коммутационная производительность 176 Гбит/с,
- аппаратная маршрутизация L3,
- таблица на 16 384 MAC-адреса,
- до 4094 VLAN,
- поддержка динамической маршрутизации,
- 32 группы агрегации линий,
- до восьми портов внутри одной LAG,
- восемь QoS-очередей на каждом интерфейсе,
- поддержка Jumbo Frame до 10 240 байт,
- объединение до восьми устройств в стек,
- два слота для сменных источников питания,
- поддержка AC- и DC-вариантов электропитания,
- совместимость с PM65-220/12,
- отдельный OOB-канал для управления,
- компактная высота корпуса 1U.
Таким образом, Eltex MES3300-48 работает как точка, в которой множество относительно узких каналов превращаются в несколько более производительных направлений. Сорок восемь гигабитных подключений принимают локальные потоки, а четыре 10G-интерфейса дают им путь к следующему уровню инфраструктуры. При необходимости устройство не ограничивается коммутацией кадров: аппаратная платформа выполняет IP-маршрутизацию, распределяет трафик по очередям, объединяет физические линии и может входить в стек из нескольких корпусов.
