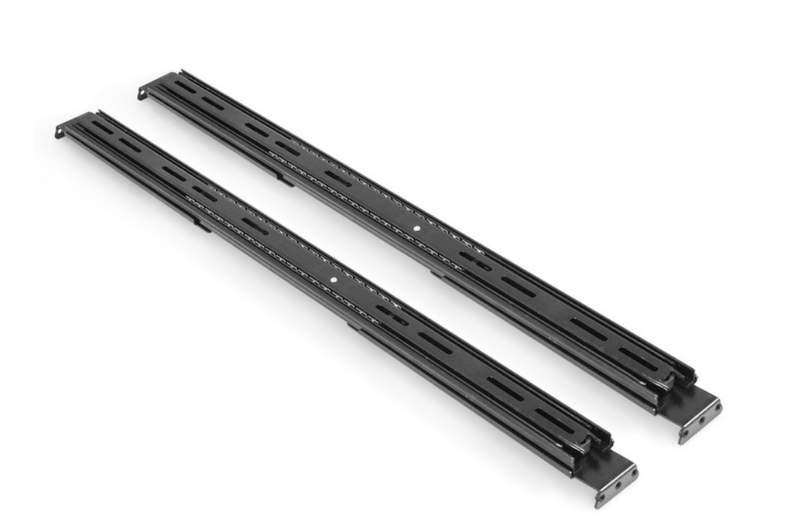

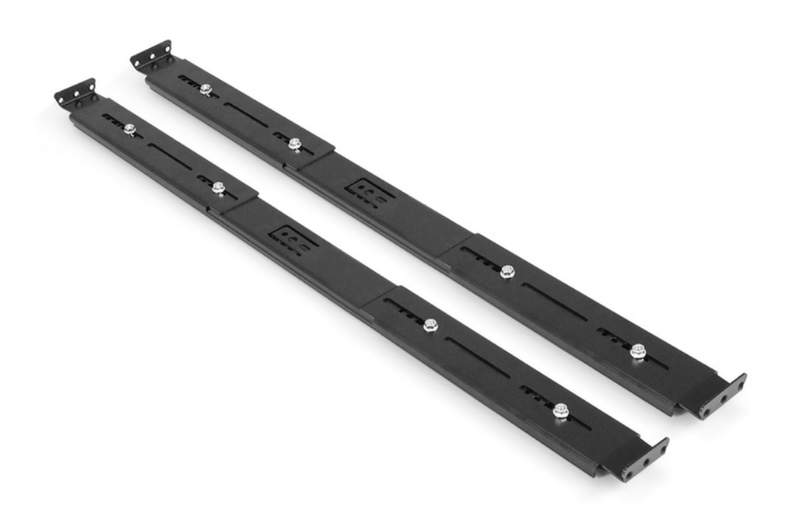

Выдвижные салазки ExeGate RU-550-22"-M EX300143 — обслуживание стоечного оборудования без демонтажа из шкафа

Сервер, закрепленный в стойке только за фронтальные точки, неудобен при доступе к внутренним компонентам: для полноценного обслуживания корпус приходится извлекать из шкафа. ExeGate RU-550-22"-M EX300143 решает задачу иначе. Пара направляющих превращает установленное оборудование в выдвижной модуль, который способен перемещаться вперед относительно стоечных направляющих. Модель относится к аксессуарам для 19-дюймовых серверных корпусов. В сложенном состоянии телескопическая часть имеет длину 550 мм, а после полного выдвижения достигает 1110 мм. Монтажный диапазон между передней и задней стойками составляет 550–700 мм.

Технические характеристики

Параметры этой версии определяются прежде всего геометрией шкафа и массой устанавливаемого устройства. Ниже рассмотрим основные характеристики:

• бренд — ExeGate,
• категория — выдвижные серверные салазки,
• модель — RU-550-22"-M,
• номер изделия — EX300143,
• номинальная длина — 22 дюйма,
• длина в сложенном состоянии — 550 мм,
• длина в полностью выдвинутом состоянии — 1110 мм,
• минимальный монтажный промежуток — 550 мм,
• максимальный монтажный промежуток — 700 мм,
• высота исполнения RU — 44 мм,
• максимальная нагрузка для серии RU — 30 кг,
• назначение — монтаж 19-дюймовых серверных корпусов и другого стоечного оборудования,
• EAN — 4895205196193.

Особенности конструкции устройств

ExeGate RU-550-22"-M EX300143 работает как промежуточный механический узел между серверным корпусом и стойкой. Одна часть направляющей остается связанной с монтажной инфраструктурой шкафа, другая перемещается вместе с оборудованием. В результате масса сервера при выдвижении не переносится целиком на руки обслуживающего персонала. В сложенном состоянии механизм занимает 550 мм по глубине. Когда корпус необходимо вывести вперед, секции направляющей последовательно увеличивают рабочую длину до 1110 мм. Поэтому задняя часть оборудования становится доступнее для осмотра кабелей и соединений, а верхняя крышка корпуса может обслуживаться без полного снятия устройства со стойки. Для RU-моделей ExeGate указывает высоту 44 мм. Это соответствует пространству одной стоечной единицы 1U и позволяет использовать направляющие в системах, где важно не отнимать дополнительную высоту у соседнего оборудования. Допустимая нагрузка для данного семейства составляет 30 кг. Ключевой параметр при монтаже — не только длина самих салазок. Расстояние между передними и задними монтажными элементами шкафа должно находиться в диапазоне 550–700 мм. Именно этот размер определяет, сможет ли механизм корректно закрепиться внутри конкретной стойки.

Области применения

RU-550-22"-M целесообразно использовать там, где установленное оборудование требуется периодически выдвигать для проверки или обслуживания. Ниже рассмотрим характерные ситуации:

• установка серверного корпуса в 19-дюймовую стойку,
• монтаж оборудования глубиной, совместимой с направляющими 22",
• обслуживание внутренних компонентов без полного извлечения корпуса,
• доступ к задней части сервера,
• стойки с монтажной глубиной от 550 до 700 мм,
• размещение оборудования массой до 30 кг,
• серверные шкафы с высокой плотностью монтажа,
• технические стойки с регулярно обслуживаемыми устройствами,
• монтаж совместимых корпусов ExeGate.

Компания «Олниса» поставляет серверное, сетевое и промышленное оборудование, включая салазки ExeGate RU-550-22"-M EX300143. Заказчикам доступны технические консультации по монтажной глубине, допустимой нагрузке, габаритам и совместимости направляющих со стоечными корпусами. Компания также организует оперативную доставку оборудования по всей стране.

Преимущества

Практический смысл салазок раскрывается не через электронику, а через изменение способа физического доступа к установленному оборудованию. К ключевым преимуществам относятся:

• выдвижение стоечного корпуса вперед без полного демонтажа,
• рабочая длина после раскрытия до 1110 мм,
• компактные 550 мм в сложенном положении,
• регулируемый монтажный диапазон 550–700 мм,
• нагрузка до 30 кг для серии RU,
• высота направляющей 44 мм,
• ориентация на стандартное 19-дюймовое оборудование,
• упрощение доступа к внутренней части сервера,
• уменьшение количества операций при техническом обслуживании,
• возможность использовать свободное пространство перед стойкой для выдвижения оборудования,
• совместимость с рядом серверных корпусов ExeGate,
• точная привязка к монтажной глубине шкафа.

Таким образом, ExeGate RU-550-22"-M EX300143 меняет сам принцип доступа к установленному в стойке оборудованию. Вместо снятия корпуса с креплений его можно вывести вперед по направляющим, сохранив механическую связь со шкафом. Исполнение рассчитано на монтажный промежуток 550–700 мм, в сложенном состоянии занимает 550 мм, а при раскрытии достигает 1110 мм. Для семейства RU допустима нагрузка до 30 кг. Благодаря этому модель подходит для серверных стоек, где оборудование необходимо регулярно обслуживать, не разбирая весь монтажный узел.
