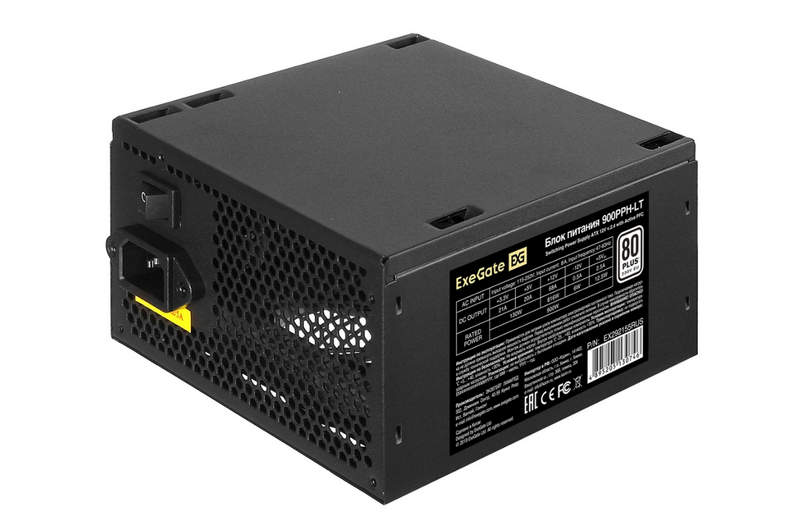

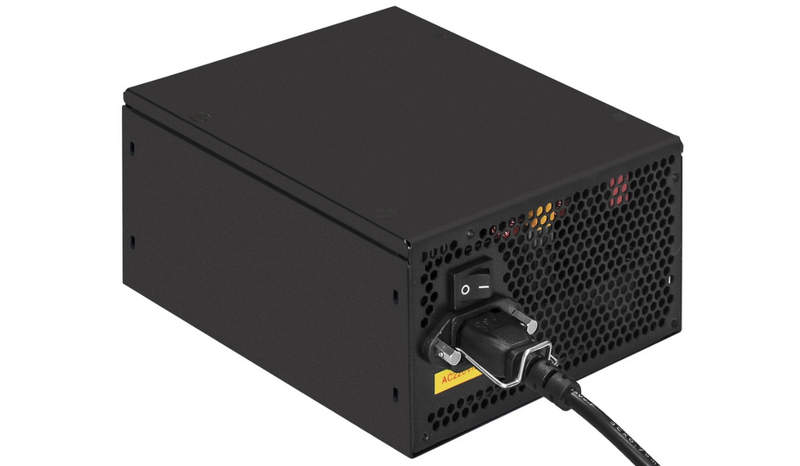

Блок питания ExeGate 900PPH-LT-OEM-S EX292155-OEM-S — 900 Вт для производительной вычислительной системы

Компьютерный блок питания работает не как простой переходник между розеткой и комплектующими. Входные 230 В невозможно напрямую передать процессору, накопителям или видеокарте: каждому узлу требуется собственная низковольтная линия с определенным токовым запасом. ExeGate 900PPH-LT-OEM-S EX292155-OEM-S преобразует сетевую энергию в несколько стабилизированных каналов, причем основная часть мощности сосредоточена на напряжении +12 В. Модель рассчитана на суммарную нагрузку до 900 Вт. При этом канал +12 В способен отдавать до 68 А, что соответствует мощности 816 Вт. Именно через эту линию питаются наиболее требовательные узлы современной системы.

Технические характеристики

Электрическая архитектура блока построена так, чтобы большая часть ресурса приходилась на мощную 12-вольтовую шину. Ниже рассмотрим основные параметры:

• бренд — ExeGate,
• категория — компьютерный блок питания,
• серия — PPH-LT,
• модель — 900PPH-LT-OEM-S,
• номер изделия — EX292155-OEM-S,
• форм-фактор — ATX 12V v2.4,
• максимальная выходная мощность — 900 Вт,
• диапазон входного напряжения — 115–253 В AC,
• частота входной сети — 47–63 Гц,
• входной ток — до 8 А,
• коррекция коэффициента мощности — активная APFC,
• максимальный КПД — 82 %,
• сертификат энергоэффективности — 80 PLUS,
• линия +3,3 В — 21 А,
• линия +5 В — 20 А,
• линия +12 В — 68 А,
• линия −12 В — 0,5 А,
• дежурная линия +5Vsb — 2,5 А,
• суммарная мощность +3,3 В и +5 В — 130 Вт,
• мощность +12 В — 816 Вт,
• разъем ATX 24 pin — 1,
• разъем CPU 4+4 pin — 2,
• разъем PCI-E 6+2 pin — 6,
• разъем SATA — 8,
• разъем Molex — 4,
• вентилятор — 120 мм,
• тип подшипника — гидродинамический,
• заявленный шум — 23–26 дБА,
• рабочая температура — 0…+40 °C.

Особенности конструкции устройств

Работа ExeGate 900PPH-LT-OEM-S начинается с того, что переменное сетевое напряжение поступает в узел активной коррекции коэффициента мощности. APFC изменяет характер потребления тока от сети и передает энергию дальше в силовой преобразователь. После этого основная схема формирует низковольтные выходы. Самый большой энергетический резерв направлен не на линии 3,3 или 5 В, а на +12 В. Такое распределение соответствует архитектуре современных компьютеров, где именно 12-вольтовая линия становится исходной для питания процессора, видеокарты и мощных преобразователей на системной плате. Шесть коннекторов PCI-E 6+2 pin позволяют распределять питание между несколькими графическими или вычислительными устройствами. Еще два CPU 4+4 pin предназначены для процессорной части. Восемь SATA и четыре Molex формируют отдельную группу подключений для накопителей и периферии. Кабели выполнены плоскими. Такая геометрия занимает меньше объема при прокладке и позволяет плотнее уложить линии внутри корпуса. Охлаждение выполняет 120-миллиметровый вентилятор с гидродинамическим подшипником. Его задача — выводить наружу тепло, которое неизбежно возникает при преобразовании сотен ватт электрической энергии.

Области применения

Мощность 900 Вт имеет смысл там, где система содержит несколько энергоемких узлов одновременно. Ниже рассмотрим характерные варианты:

• производительная рабочая станция,
• компьютер с мощной дискретной графикой,
• вычислительная система с несколькими PCI-E устройствами,
• ПК с большим количеством накопителей,
• инженерная рабочая станция,
• система трехмерного моделирования,
• машина для обработки видеоматериалов,
• компьютер для длительных расчетных нагрузок,
• сборка с несколькими дополнительными платами,
• система, где требуется большой запас мощности по линии +12 В.

Компания «Олниса» поставляет компьютерное и промышленное оборудование, включая блоки питания ExeGate 900PPH-LT-OEM-S EX292155-OEM-S. Заказчикам доступны технические консультации по мощности, линиям питания, количеству разъемов и электрическим характеристикам оборудования. Компания также организует оперативную доставку по всей стране.

Преимущества

Особенность выбранного исполнения раскрывается через распределение мощности и количество доступных силовых подключений. К ключевым преимуществам относятся:

• суммарная мощность 900 Вт,
• 816 Вт доступны по линии +12 В,
• максимальный ток +12 В составляет 68 А,
• активная коррекция коэффициента мощности,
• сертификация 80 PLUS,
• шесть разъемов PCI-E 6+2 pin,
• два процессорных разъема 4+4 pin,
• восемь SATA,
• четыре Molex,
• плоское исполнение кабелей,
• вентилятор 120 мм,
• гидродинамический подшипник,
• защита от короткого замыкания SCP,
• защита от перенапряжения OVP,
• защита от пониженного напряжения UVP,
• защита от перегрузки по току OCP,
• защита от превышения общей мощности OPP/OLP,
• температурная защита OTP,
• защита от импульсных воздействий SIP.

Таким образом, ExeGate 900PPH-LT-OEM-S EX292155-OEM-S интересен не только цифрой 900 Вт. Главная особенность заключается в том, что 816 Вт сосредоточены на линии +12 В, а шесть PCI-E и два CPU-разъема позволяют распределять этот ресурс между несколькими мощными компонентами. APFC, набор электрических защит, плоские кабели и развитая система разъемов делают модель подходящей для производительных вычислительных конфигураций.
