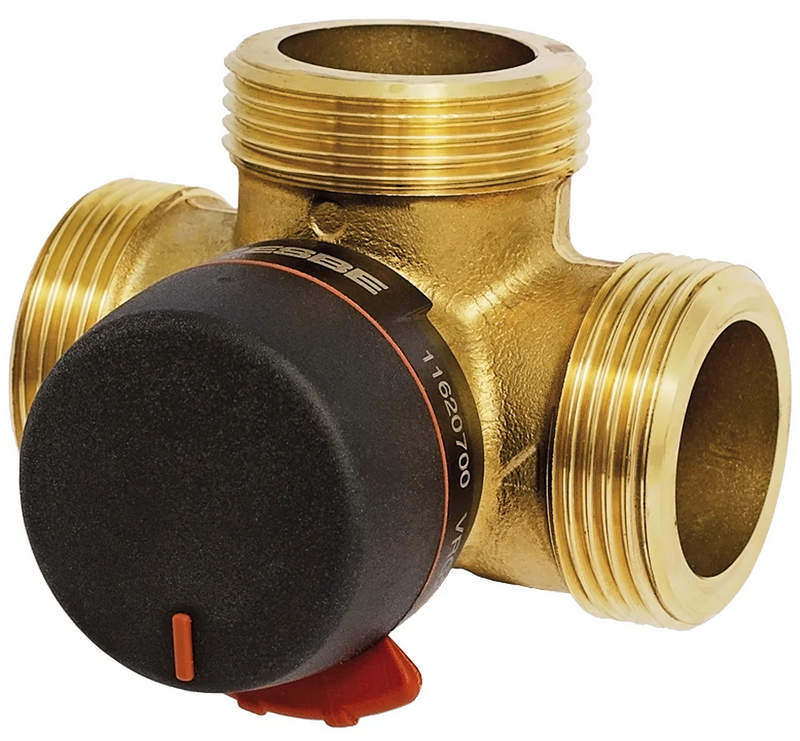

Трехходовой клапан ESBE VRG232 11620700 G 1¼ — переключение потока между двумя гидравлическими направлениями
В гидравлическом контуре иногда требуется не смешивать два потока, а направлять один и тот же теплоноситель по разным маршрутам. В одном режиме вода идет через первый контур, в другом — переключается на второй. ESBE VRG232 11620700 работает именно по такой схеме. Это трехходовой ротационный клапан DN25 с наружным присоединением G 1¼". Его внутренний поворотный элемент меняет связь между патрубками, поэтому изделие может использоваться как переключающий или отводной узел. Для конкретного исполнения производитель указывает пропускную способность Kvs 10 и массу около 0,70 кг.
Технические характеристики
Параметры VRG232 11620700 определяют его работу в отопительном или охлаждающем контуре. Ниже рассмотрим основные данные:
- бренд — ESBE,
- категория — трехходовой переключающий клапан,
- серия — VRG230,
- модель — VRG232,
- номер изделия — 11620700,
- условный размер — DN25,
- пропускная способность Kvs — 10 м³/ч,
- присоединение — G 1¼",
- тип резьбы — наружная,
- класс давления — PN10,
- рабочее давление — до 1 МПа,
- максимальный перепад при смешивании — 100 кПа,
- максимальный перепад при отводе — 200 кПа,
- давление закрытия — 200 кПа,
- регулируемость Kv/Kv min — 100,
- допустимая температура среды — от −10 до +110 °C,
- кратковременно допустимая температура — до +130 °C,
- крутящий момент для DN15–32 — менее 3 Н·м,
- уровень протечки — менее 0,5 % расхода,
- масса — около 0,70 кг,
- размер A — 41 мм,
- размер B — 82 мм,
- размер C — 34 мм,
- размер D — 52 мм.
Особенности конструкции устройств
Работа ESBE VRG232 11620700 строится вокруг поворотного внутреннего золотника. В исходном положении один гидравлический путь открыт сильнее, а второй ограничен. При повороте вала внутреннее сечение меняется, и поток начинает перераспределяться между другими патрубками. Такой принцип отличается от линейного клапана, где затвор движется вдоль оси. Здесь управляющее воздействие превращается во вращение, а сам корпус остается компактным. Плоская часть шпинделя показывает положение внутреннего переключающего элемента, что упрощает контроль состояния клапана при обслуживании. Корпус выполнен из стойкой к обесцинкованию латуни DZR. Внутренний золотник изготовлен из износостойкой латуни, вал и втулка — из PPS-композита, а уплотнительные кольца — из EPDM. Такое сочетание рассчитано на постоянную работу с теплоносителем при повышенной температуре. Для исполнения DN25 требуемый момент остается ниже 3 Н·м. Это важно при использовании электропривода: для переключения не требуется крупный моторизированный узел. Клапан может работать с приводами ESBE, которые поворачивают шпиндель в соответствии с сигналом системы автоматики.
Области применения
VRG232 используется там, где поток необходимо перенаправлять между двумя ветвями. Характерные ситуации следующие:
- переключение между двумя отопительными контурами,
- перенаправление теплоносителя через разные теплообменники,
- работа в системе отопления и охлаждения,
- переключение между основным и резервным контуром,
- управление потоком к бойлеру,
- работа в насосных группах,
- перенаправление воды между зонами здания,
- гидравлическое переключение источников тепла,
- автоматизация распределения теплоносителя,
- контуры с наружной резьбой G 1¼".
Компания «Олниса» поставляет промышленную арматуру и оборудование для инженерных систем, включая ESBE VRG232 11620700 G 1¼". Заказчикам доступны технические консультации по пропускной способности, присоединительным размерам, допустимому перепаду давления и совместимости с приводами. Компания также организует оперативную доставку оборудования по всей стране.
Преимущества
Практические свойства выбранной версии определяются сочетанием небольшой монтажной геометрии и достаточно высокой пропускной способности. К ключевым преимуществам относятся:
- наружная резьба G 1¼",
- пропускная способность Kvs 10,
- компактный размер DN25,
- рабочее давление до 1 МПа,
- класс PN10,
- температура среды до +110 °C,
- кратковременная работа до +130 °C,
- переключение между двумя гидравлическими направлениями,
- небольшой требуемый крутящий момент,
- корпус из DZR-латуни,
- износостойкий внутренний золотник,
- уплотнения EPDM,
- работа с водно-гликолевыми смесями,
- возможность оснащения электроприводом,
- масса около 0,70 кг.
Таким образом, ESBE VRG232 11620700 — трехходовой клапан формата G 1¼", который не просто ограничивает поток, а меняет его маршрут внутри системы. Поворот внутреннего элемента позволяет направлять теплоноситель в одну из двух ветвей, а Kvs 10 делает исполнение подходящим для контуров DN25 с заметным расходом. Такой принцип удобен для переключения между зонами, теплообменниками и альтернативными направлениями движения воды.
