Блок питания ExeGate M750 EX292284 — 750 Вт мощности в компактном корпусе SFX
Высокая мощность компьютерного блока питания обычно ассоциируется с полноразмерным корпусом ATX, однако в компактной системе свободное пространство становится таким же важным параметром, как и количество ватт. ExeGate M750 EX292284 построен по другой логике: его электронная часть размещена в формате SFX размером 125 × 64 × 100 мм, при этом максимальная выходная мощность достигает 750 Вт. Такой формат позволяет использовать источник там, где стандартный ATX-корпус занимает слишком много пространства. При этом основная нагрузка сосредоточена на линии +12 В, через которую питаются наиболее энергоемкие компоненты системы. Для M750 производитель указывает до 55 А и 660 Вт по этому каналу.
Технические характеристики
Электрическая конфигурация модели рассчитана на распределение мощности между несколькими напряжениями без увеличения габаритов корпуса. Ниже рассмотрим основные параметры:
- бренд — ExeGate,
- категория — блок питания,
- серия — M,
- модель — M750,
- номер изделия — EX292284,
- форм-фактор — SFX 12V,
- максимальная мощность — 750 Вт,
- входное напряжение — 115–253 В AC,
- частота питающей сети — 47–63 Гц,
- входной ток — до 8 А,
- коррекция коэффициента мощности — активная APFC,
- схемотехника — Dual Forward,
- максимальный КПД — до 87%,
- уровень эффективности — 80 PLUS Silver,
- линия +3,3 В — до 21 А,
- линия +5 В — до 20 А,
- линия +12 В — до 55 А,
- линия −12 В — до 0,3 А,
- дежурная линия +5Vsb — до 2,5 А,
- суммарная мощность +3,3 В и +5 В — до 130 Вт,
- мощность линии +12 В — до 660 Вт,
- мощность −12 В — до 3,6 Вт,
- мощность +5Vsb — до 12,5 Вт,
- размер вентилятора — 80 мм,
- тип подшипника вентилятора — гидродинамический,
- регулирование оборотов — по температурному датчику,
- уровень шума — 30–35 дБА,
- размеры корпуса — 125 × 64 × 100 мм,
- масса брутто — около 0,92 кг.
Особенности конструкции устройств
Работа ExeGate M750 EX292284 начинается с преобразования входного переменного напряжения в форму, удобную для дальнейшей обработки силовой схемой. Узел APFC корректирует характер потребления энергии от сети, после чего основная преобразовательная часть формирует напряжения, необходимые компонентам компьютера. В основе используется архитектура Dual Forward. Ее задача заключается в передаче энергии через силовой трансформатор с последующим выпрямлением и стабилизацией вторичных линий. В результате источник получает несколько независимых уровней напряжения, из которых наиболее нагруженным является +12 В. Именно этот канал способен отдавать до 55 А. В современной системе через него работают процессорные преобразователи питания, видеокарта и другие мощные потребители. Поэтому из общей паспортной мощности 750 Вт до 660 Вт приходится на +12 В. Отдельное конструктивное ограничение создает формат SFX. Внутренний объем заметно меньше полноразмерного ATX-блока, следовательно, охлаждение должно работать в условиях более высокой плотности компонентов. Для отвода тепла используется вентилятор диаметром 80 мм на гидродинамическом подшипнике. Его обороты не остаются постоянными: температурный датчик изменяет скорость в зависимости от теплового режима. Компактность не привела к отказу от основных разъемов питания. Модель имеет отдельные линии для системной платы, процессора, видеокарты и накопителей.
Области применения
Формат M750 особенно удобен в системах, где мощность требуется разместить внутри небольшого корпуса. Ниже рассмотрим характерные варианты:
- компактные рабочие станции,
- промышленные вычислительные системы,
- корпуса формата SFX,
- небольшие производительные компьютеры,
- системы с дискретной видеокартой,
- оборудование с ограниченным внутренним пространством,
- встраиваемые вычислительные комплексы,
- компактные серверные узлы,
- системы автоматизации с производительным ПК,
- нестандартные промышленные корпуса.
Компания «Олниса» поставляет компьютерное и промышленное оборудование, включая блоки питания ExeGate M750 EX292284. Заказчикам доступны технические консультации по мощности, форм-фактору, линиям питания, набору разъемов и электрическим характеристикам оборудования. Компания также организует оперативную доставку по всей стране.
Преимущества
Практические возможности этой версии определяются сочетанием высокой мощности и небольшого физического объема. К ключевым преимуществам относятся:
- выходная мощность до 750 Вт,
- компактный форм-фактор SFX,
- линия +12 В мощностью до 660 Вт,
- ток до 55 А по основному силовому каналу,
- активная коррекция коэффициента мощности,
- архитектура Dual Forward,
- КПД до 87%,
- автоматическое изменение скорости вентилятора,
- гидродинамический подшипник,

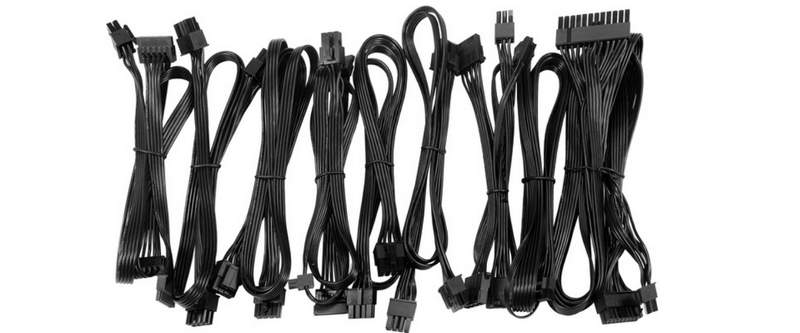

- два разъема PCI-E 6+2 pin,
- один разъем CPU 4+4 pin,
- три разъема SATA,
- два Molex,
- основной разъем ATX 24 pin,
- защита от короткого замыкания SCP,
- защита от перенапряжения OVP,
- защита от пониженного напряжения UVP,
- защита от перегрузки по току OCP,
- защита от общей перегрузки OPP/OLP,
- температурная защита OTP,
- защита от импульсных сетевых воздействий SIP.
Таким образом, ExeGate M750 EX292284 интересен не самой цифрой 750 Вт, а тем, в каком объеме эта мощность размещена. Корпус 125 × 64 × 100 мм относится к формату SFX, однако основной канал +12 В способен передавать до 660 Вт, что позволяет работать с достаточно энергоемкой конфигурацией.
