Комплект Fluke Networks FI-525 FiberInspector Micro — купить систему контроля и очистки оптических соединений
Потери в оптической линии не всегда возникают внутри самого волокна. Иногда достаточно микроскопической частицы на торце коннектора, чтобы нормальное соединение превратилось в источник нестабильного затухания. Fluke Networks FI-525 FiberInspector Micro позволяет сначала увидеть состояние контактной поверхности, а затем сразу устранить обнаруженное загрязнение средствами, входящими в комплект. Такой подход отличается от обычного измерения мощности. FI-525 не пытается определить проблему косвенно по уровню сигнала: оператор получает увеличенное изображение феррулы и может оценить непосредственно ту поверхность, через которую проходит оптическое излучение. Комплект объединяет видеомикроскоп FI-500 и набор принадлежностей для сухой и влажной очистки.
Технические характеристики
Исполнение FI-525 построено вокруг отдельного видеозонда и компактного блока отображения. К основным параметрам относятся:
- бренд — Fluke Networks,
- категория — комплект для инспекции и очистки оптических разъёмов,
- модель — FI-525 FiberInspector Micro,
- основной прибор комплекта — FI-500,
- увеличение оптического зонда — 200×,
- цифровое масштабирование изображения — 1×, 2× и 4×,
- матрица камеры — 5 Мп, CMOS 1/4",
- поле зрения — 610 × 460 мкм,
- разрешение зонда — 1 мкм,
- подсветка торца — коаксиальный синий LED,
- дополнительная подсветка порта — 2 белых LED,
- ресурс источника света — более 100 000 часов,
- дисплей — TFT LCD 3,2",
- разрешение экрана — 320 × 240 пикселей,
- частота изображения — не менее 12 кадров/с,
- интерфейс — USB 2.0 Type A,
- аккумуляторы — 2 × NiMH 1,2 В, 2700 мА·ч,
- непрерывная работа зонда — около 3 часов,
- типичная продолжительность работы — около 6 часов,
- минимальное время зарядки — 4 часа,
- рабочая температура без сетевого адаптера — от 0 до +50 °C,
- испытание на падение — 1 м,
- масса блока отображения — около 275 г,
- масса зонда без наконечника — около 125 г.
Особенности конструкции устройств

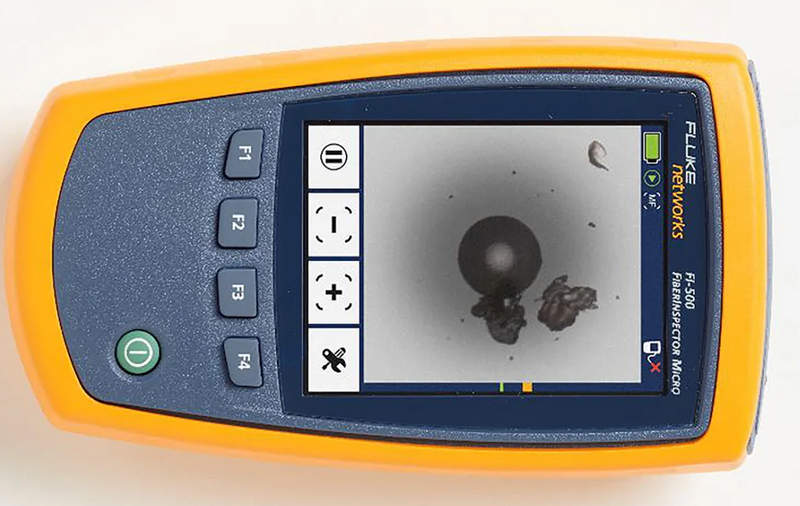

Fluke Networks FI-525 разделяет оптическую часть и устройство отображения. Узкий зонд подводится непосредственно к порту коммутационной панели или коннектору, а изображение выводится на отдельный дисплей. Благодаря этому оператору не требуется пытаться визуально заглянуть внутрь плотно установленного оптического оборудования. Камера получает изображение с 200-кратным увеличением. Для детального осмотра отдельного участка доступны дополнительные цифровые режимы 2× и 4×. Поле зрения 610 × 460 мкм позволяет одновременно видеть центральную область феррулы и окружающую контактную поверхность. После фиксации изображения система автоматически центрирует феррулу в кадре и выполняет автофокусировку. Это уменьшает количество ручных движений зондом при проверке большого числа портов. Отдельное значение имеет комплектация FI-525. В отличие от базового FI-500, здесь задача не заканчивается обнаружением загрязнения. Комплект содержит средства очистки: безворсовые материалы, чистящие зоны, растворитель и принадлежности для портов с феррулами 1,25 и 2,5 мм. Поэтому цикл «осмотр — очистка — повторный осмотр» можно выполнять одним комплектом.
Области применения
Комплект особенно полезен там, где качество оптического соединения необходимо подтвердить физическим осмотром поверхности. Характерные ситуации:
- проверка разъёмов LC перед соединением,
- осмотр коннекторов SC,
- контроль феррул диаметром 1,25 мм,
- проверка феррул диаметром 2,5 мм,
- поиск загрязнения в оптической коммутационной панели,
- повторный контроль после очистки,
- обслуживание одномодовой инфраструктуры,
- обслуживание многомодовых линий,
- диагностика нестабильных оптических соединений,
- проверка патч-кордов перед подключением,
- работа в серверных и центрах обработки данных,
- контроль оптических портов активного сетевого оборудования.
В компании «Олниса» можно купить Fluke Networks FI-525 FiberInspector Micro для обслуживания волоконно-оптической инфраструктуры. Заказчикам доступны технические консультации по характеристикам видеозонда, вариантам адаптеров, увеличению, совместимости с типами оптических разъёмов и комплектации устройства. Компания также организует оперативную доставку оборудования по всей стране.
Преимущества
Практическая ценность FI-525 заключается в объединении визуальной диагностики и последующей очистки в одном рабочем наборе. К ключевым преимуществам относятся:
- оптическое увеличение 200×,
- камера 5 Мп,
- разрешение зонда 1 мкм,
- поле обзора 610 × 460 мкм,
- цифровое увеличение до 4×,
- автоматическое центрирование феррулы,
- автофокусировка после фиксации изображения,
- коаксиальная подсветка поверхности,
- два дополнительных LED для освещения порта,
- компактный дисплей 3,2",
- работа от перезаряжаемых аккумуляторов,
- испытание корпуса на падение с высоты 1 м,
- поддержка сменных адаптеров для различных коннекторов,
- средства очистки уже включены в комплект,
- возможность сразу повторно проверить поверхность после очистки.
Таким образом, Fluke Networks FI-525 FiberInspector Micro работает с самой поверхностью оптического соединения — именно там, где одна частица пыли способна увеличить потери и сделать канал нестабильным. Видеозонд сначала показывает состояние феррулы с увеличением 200×, после чего комплектные средства позволяют очистить проблемный участок и сразу выполнить повторную инспекцию.
