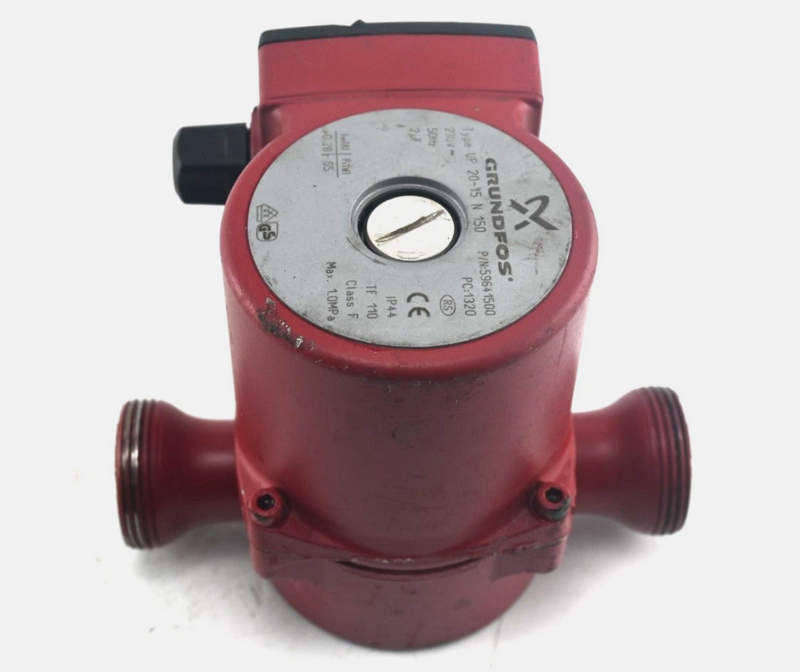

Циркуляционный насос Grundfos UP 20-15 N 59641800 — нержавеющий привод рециркуляционного кольца ГВС

В длинной линии горячего водоснабжения температура исчезает не сразу, а постепенно: вода остается внутри трубы и отдает накопленное тепло окружающей среде. Если движение полностью остановлено, участок между нагревателем и удаленной точкой разбора превращается в резерв остывшей воды. Grundfos UP 20-15 N 59641800 не повышает давление подобно бытовой насосной станции — его функция состоит в том, чтобы не позволять этому объему надолго выпадать из общего циркуляционного процесса. Жидкость возвращается по обратной ветви к источнику нагрева и снова входит в подающую магистраль. Так формируется замкнутое кольцо, внутри которого насос поддерживает движение с небольшим требуемым напором. Выбранное исполнение необычно для компактной серии UP: двигатель рассчитан на трехфазное питание 400 В, а проточная часть выполнена из нержавеющей стали. Grundfos указывает номер 59641800 именно для версии UP 20-15 N с G 1¼ и питанием 3×400 В.

Технические характеристики

Эта модификация рассчитана на небольшой циркуляционный перепад, поэтому ее параметры существенно отличаются от характеристик повысительных насосов. К основным данным относятся:

• бренд — Grundfos,
• категория — циркуляционный насос,
• серия — UP,
• модель — UP 20-15 N,
• номер изделия — 59641800,
• число рабочих скоростей — 1,
• максимальный напор — 1,5 м,
• потребляемая мощность — 75 Вт,
• электропитание — 3 × 400 В,
• частота сети — 50 Гц,
• рабочий ток — 0,19 А,
• максимальный пусковой ток — около 0,28 А,
• монтажная длина — 150 мм,
• резьбовое соединение — G 1¼",
• класс присоединения — PN10,
• максимальное давление системы — 10 бар,
• температурный диапазон воды — от +2 до +110 °C,
• корпус — нержавеющая сталь AISI 304,
• рабочее колесо — композит PES/PP,
• степень защиты — IP42,
• класс электрической изоляции — F,
• масса нетто — около 2,1 кг.

Особенности конструкции устройств

В Grundfos UP 20-15 N 59641800 электрический двигатель не соединяется с крыльчаткой длинным внешним валом. Насосная и моторная части собраны практически как единый цилиндрический механизм. Вращающийся ротор находится внутри герметизированной зоны, заполненной той же жидкостью, которая проходит через гидравлическую часть. Из-за этого конструкция обходится без привычного наружного уплотнения вращающегося вала. Внутренний вал и радиальные опоры изготовлены из керамики, осевая опора — из углеродного материала, а гильза ротора и опорная пластина выполнены из нержавеющей стали. Жидкость проходит рядом с этими деталями и создает среду для их работы. Одно рабочее колесо не должно формировать значительный напор. Для рециркуляционной петли важнее постоянно возвращать небольшую порцию воды через относительно малое сопротивление. Поэтому максимум 1,5 м здесь является не недостатком, а характеристикой другого класса задачи. Отдельное инженерное отличие заключено в букве N. Проточная часть изготовлена не из обычного серого чугуна, а из нержавеющей стали DIN 1.4301 / AISI 304. Это особенно существенно для санитарных водяных контуров. В официальном каталоге Grundfos UP 20-15 N прямо отнесен к нержавеющим циркуляционным насосам, а для этой модели указано применение с питьевой водой. Трехфазное питание 400 В также делает номер 59641800 значительно менее распространенным.

Области применения

Модель имеет смысл использовать там, где требуется не создать запас давления, а постоянно возвращать воду по замкнутому санитарному контуру. Характерные ситуации следующие:

• рециркуляционная линия горячего водоснабжения,
• протяженная магистраль между нагревателем и удаленной точкой разбора,
• замкнутый контур питьевой воды,
• система с нержавеющей проточной частью,
• техническая линия с трехфазным питанием 400 В,
• контур с присоединением G 1¼",
• установка с монтажным расстоянием 150 мм,
• водяная сеть с рабочим давлением до 10 бар,
• циркуляционная система с температурой среды до +110 °C,
• локальная петля, где требуется небольшой постоянный гидравлический импульс.

Компания «Олниса» осуществляет поставку насосного и промышленного оборудования, включая Grundfos UP 20-15 N 59641800. Заказчикам доступны технические консультации по напряжению питания, присоединительному размеру, материалу корпуса, температуре жидкости и другим характеристикам конкретного исполнения. Компания также организует оперативную доставку оборудования по всей стране.

Преимущества

В этой модификации ценность формирует необычное сочетание компактной гидравлики и материалов. К ключевым особенностям относятся:

• нержавеющая проточная часть AISI 304,
• редкое трехфазное питание 400 В,
• потребление всего 75 Вт,
• ток около 0,19 А,
• максимальный напор 1,5 м,
• монтажный размер 150 мм,
• соединение G 1¼",
• допустимое давление 10 бар,
• температура воды до +110 °C,
• керамический вал,
• керамические радиальные опоры,
• углеродная осевая опора,
• рабочее колесо из PES/PP,
• отсутствие наружного уплотнения приводного вала,
• небольшая масса около 2,1 кг,
• пригодность нержавеющей версии для питьевой воды.

Таким образом, Grundfos UP 20-15 N 59641800 полезен там, где проблема заключается не в недостатке давления на кране, а в застое воды внутри возвратной петли. Насос поддерживает постоянный оборот жидкости между удаленными участками системы и источником нагрева, используя для этого сравнительно небольшой напор до 1,5 м.
