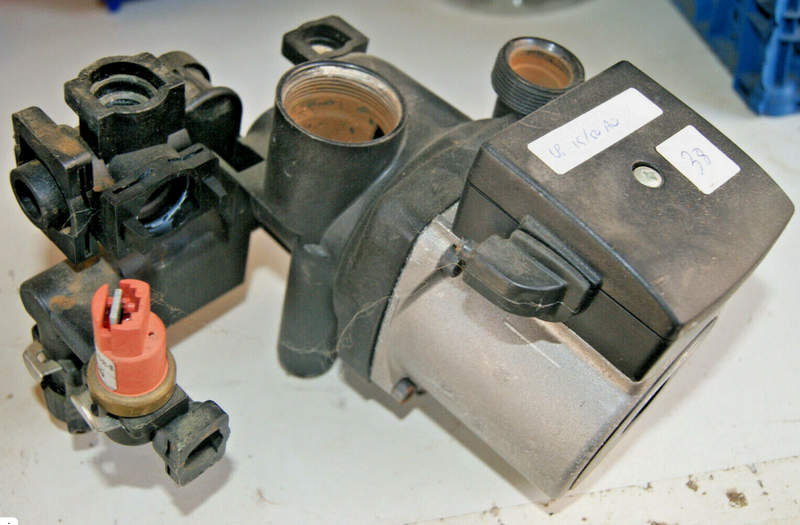

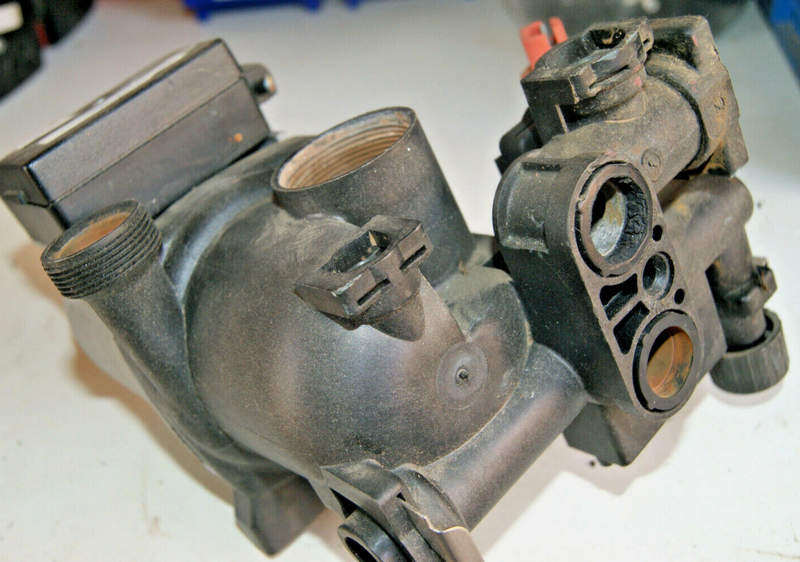

Циркуляционный насос Grundfos UP 15-50 AO 59994584 — движение теплоносителя внутри котлового гидроконтура

В настенном котле тепло появляется в одной зоне, а использовать его необходимо уже в другой части системы. Между горелкой, теплообменником и отопительным контуром поэтому должен непрерывно перемещаться теплоноситель. Grundfos UP 15-50 AO 59994584 выполняет именно эту внутреннюю транспортную работу: рабочее колесо создает перепад давления, заставляющий нагретую воду проходить через гидравлический тракт оборудования. Выбранное исполнение заметно отличается от обычных универсальных циркуляционных насосов с типовой трубной обвязкой. UP 15-50 AO применяется как встроенный насосный узел котельной техники и конструктивно интегрируется в ее гидравлическую часть. Номер 59994584 встречается на заводской маркировке исполнения с мощностью 85 Вт и питанием 230 В.

Технические характеристики

У этой версии электрическая и тепловая нагрузка подобраны под работу внутри компактного отопительного оборудования. Ниже рассмотрим основные параметры:

• бренд — Grundfos,
• категория — циркуляционный насос,
• модель — UP 15-50 AO,
• номер изделия — 59994584,
• питающее напряжение — 230 В AC,
• частота сети — 50 Гц,
• потребляемая мощность P1 — 85 Вт,
• номинальный ток — 0,38 А,
• рабочий конденсатор — 2 мкФ,
• степень защиты — IP44,
• температурный класс — TF95,
• класс изоляции — F,
• максимально допустимое давление — 3 бар,
• тип ротора — мокрый,
• максимальная напорная характеристика семейства UP 15-50 — около 5 м,
• ориентировочная предельная подача для исполнения 15-50 — порядка 2,5–3 м³/ч.

Особенности конструкции устройств

Grundfos UP 15-50 AO 59994584 не создает запас воды и не работает как насосная станция. Его задача намного локальнее: поддерживать циркуляцию уже находящегося внутри отопительной системы теплоносителя. При подаче питания ротор начинает вращаться вместе с рабочим колесом. В центре колеса формируется зона пониженного давления, куда поступает вода. Далее лопатки сообщают жидкости скорость, а корпус преобразует часть этой энергии в напор. Возникающего перепада достаточно, чтобы поток прошел теплообменник, трубопровод и отопительные приборы, а затем вернулся обратно. Ротор работает непосредственно в жидкой среде. Отсюда следует важная особенность конструкции: теплоноситель участвует не только в отопительном процессе, но и в охлаждении внутреннего узла двигателя. Отдельный внешний вентилятор здесь не нужен. Жидкость также обеспечивает условия работы подшипников. Поэтому для нормальной эксплуатации особенно важно отсутствие воздуха внутри насосной части: воздушная пробка ухудшает охлаждение и способна нарушить спокойное вращение ротора. Для исполнения 59994584 предусмотрен рабочий конденсатор 2 мкФ. Он участвует в создании требуемого фазового сдвига однофазного двигателя и тем самым обеспечивает запуск и устойчивое вращение насосного узла. Еще одна особенность модели — интеграция в гидроблок отопительного аппарата. В отличие от стандартного линейного циркуляционного насоса, который монтируется между двумя участками трубопровода, OEM-версия может соединяться непосредственно с элементами внутренней гидравлики котла.

Области применения

UP 15-50 AO используется там, где циркуляцию необходимо обеспечить внутри сравнительно небольшого замкнутого отопительного тракта. Характерные ситуации следующие:

• циркуляция теплоносителя внутри настенного газового котла,
• передача нагретой воды от теплообменника к отопительному контуру,
• работа в компактном гидравлическом модуле,
• поддержание движения воды через первичный теплообменник,
• отопительные системы с принудительной циркуляцией,
• котловые узлы с интегрированной насосной частью,
• OEM-гидроблоки отопительного оборудования,
• циркуляционные контуры с рабочим давлением до 3 бар,
• замена насосного двигателя того же типоразмера и электрической конфигурации.

Компания «Олниса» поставляет насосное и промышленное оборудование, включая Grundfos UP 15-50 AO 59994584 и другие компоненты циркуляционных систем. Заказчикам доступны технические консультации по электрическим параметрам, мощности, рабочему давлению и особенностям конкретного исполнения. Компания также организует оперативную доставку оборудования по всей стране.

Преимущества

Практические свойства этого исполнения связаны прежде всего с работой внутри компактного котлового гидроконтура. К ключевым преимуществам относятся:

• потребляемая мощность 85 Вт,
• однофазное питание 230 В,
• ток всего 0,38 А,
• мокрый ротор,
• охлаждение двигателя теплоносителем,
• рабочий конденсатор 2 мкФ,
• защита корпуса IP44,
• температурный класс TF95,
• класс изоляции F,
• допустимое давление до 3 бар,
• напорный класс около 5 м,
• компактное OEM-исполнение,
• непосредственная интеграция в гидравлический узел котла,
• отсутствие наружного вентилятора,
• пригодность для постоянной циркуляции воды внутри отопительного оборудования.

Таким образом, Grundfos UP 15-50 AO 59994584 выполняет не функцию общего повышения давления, а точечную задачу циркуляции внутри отопительного гидроконтура. Его рабочее колесо заставляет воду проходить через теплообменную часть системы, а мокрый ротор использует сам теплоноситель для охлаждения и работы внутренних опор.
