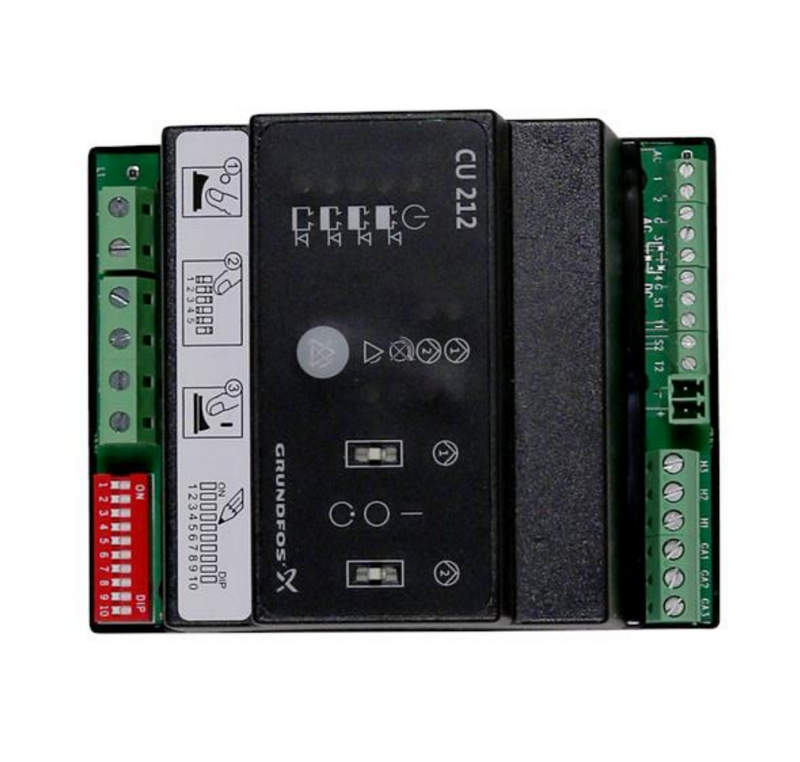

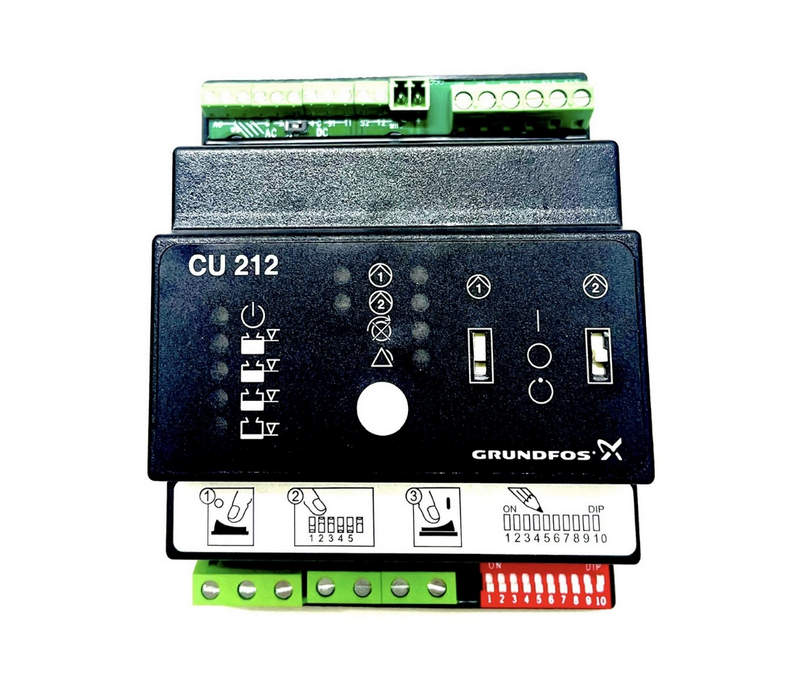

Блок управления Grundfos CU212.230.1.MD 96472554 — координация двух насосов по уровню жидкости
В резервуаре уровень жидкости меняется неравномерно. При небольшом притоке достаточно одного насоса, но при резком наполнении производительности одного агрегата может уже не хватить. Grundfos CU212.230.1.MD 96472554 предназначен для управления такой двухнасосной системой: блок получает сигналы от устройств контроля уровня и переводит насосы в необходимое рабочее состояние. Принцип здесь отличается от простого включателя. CU 212 анализирует несколько уровневых сигналов, раздельно управляет двумя насосами, принимает информацию от защитных цепей двигателей и формирует аварийные выходные сигналы. Само обозначение CU 212 у Grundfos соответствует именно двухнасосному управлению.
Технические характеристики
Выбранная версия построена вокруг однофазной управляющей электроники на 230 В. Ниже рассмотрим основные параметры:
- бренд — Grundfos,
- категория — блок управления насосами,
- серия — CU,
- модель — CU212.230.1.MD,
- номер изделия — 96472554,
- количество управляемых насосов — 2,
- питание базовой версии CU212.230.1 — 1 × 230 В,
- частота питания — 50/60 Гц,
- собственная потребляемая мощность электронного модуля — до 3 Вт,
- степень защиты самого модуля CU 212 — IP20,
- максимальное напряжение коммутационных контактов — 400 В,
- максимальный ток контактов — 2 А,
- температура окружающей среды — от −30 до +50 °C,
- монтаж — DIN-рейка 35 мм,
- рекомендуемая глубина DIN-рейки — 7,5 мм,
- ширина модуля — около 90 мм,
- высота — около 116 мм,
- глубина — около 66,5 мм,
- количество режимов конфигурации CU 212 — 4,
- контроль уровней — через поплавковые выключатели или совместимые уровневые сигналы,
- отдельные входы защиты двигателей — предусмотрены,
- выход аварии высокого уровня — предусмотрен,
- общий аварийный выход — предусмотрен.
Особенности конструкции устройств
Работа Grundfos CU212.230.1.MD начинается не с измерения расхода, а с отслеживания положения жидкости внутри приемного резервуара. Несколько точек уровня превращают изменение заполнения емкости в последовательность дискретных команд. Когда жидкость достигает первой рабочей отметки, контроллер получает сигнал о необходимости запуска. Если приток продолжается и уровень поднимается выше, логика может задействовать второй насос. Таким образом производительность системы увеличивается непосредственно вслед за фактическим наполнением резервуара. У CU 212 предусмотрены отдельные входы для моторной защиты и термоконтактов двух насосов. Это позволяет контроллеру учитывать не только уровень жидкости, но и состояние каждого двигателя. Если защитная цепь показывает ненормальный режим, соответствующая информация включается в общую логику управления. Аварийная часть отделена от обычных команд запуска. Для высокого уровня предусмотрена собственная переключающая цепь, а отдельный общий аварийный выход может передавать сигнал дальше во внешнюю систему сигнализации. Контактная схема позволяет использовать как нормально открытое, так и нормально закрытое состояние. Настройка выполняется десятипозиционным DIP-переключателем. Через него задается требуемая логика применения, включая особенности задержек и автоматического восстановления отдельных функций. Благодаря этому один аппаратный модуль способен работать в нескольких вариантах двухнасосной уровневой схемы.
Области применения
CU 212 рационально использовать там, где два насоса должны автоматически реагировать на изменение уровня жидкости. Ниже рассмотрим характерные ситуации:
- двухнасосные канализационные установки,
- приемные резервуары сточных вод,
- подъемные станции,
- промышленные накопительные емкости,
- резервуары с переменным притоком жидкости,
- системы с резервированием насосов,
- установки с последовательным подключением второго насоса,
- объекты с аварийным контролем верхнего уровня,
- насосные системы с отдельной защитой двух двигателей,
- автоматизированные емкостные установки.
Компания «Олниса» поставляет промышленную автоматику и насосное оборудование, включая Grundfos CU212.230.1.MD 96472554. Заказчикам доступны технические консультации по электропитанию, уровневым входам, количеству насосов, аварийным контактам и особенностям исполнения CU 212. Компания также организует оперативную доставку оборудования по всей стране.
Преимущества
Практическая ценность CU 212 раскрывается в том, что один компактный модуль координирует сразу несколько состояний двухнасосной системы. К ключевым преимуществам относятся:
- раздельное управление двумя насосами,
- реакция на несколько уровней жидкости,
- возможность запуска второго насоса при росте притока,
- отдельные входы моторной защиты,
- входы температурной защиты двигателей,
- аварийный контроль высокого уровня,
- отдельный общий аварийный выход,
- переключающие NO/NC аварийные контакты,
- четыре варианта рабочей конфигурации,
- настройка через DIP-переключатели,
- низкое собственное энергопотребление,
- однофазное питание управляющего модуля 230 В,
- монтаж на стандартную DIN-рейку 35 мм,
- компактные размеры 90 × 116 × 66,5 мм,
- пригодность для автоматизации двухнасосных резервуарных систем.
Таким образом, Grundfos CU212.230.1.MD 96472554 превращает изменение уровня жидкости в последовательность действий двух насосов. Пока приток невелик, система может обходиться одним агрегатом; рост уровня дает контроллеру основание подключить дополнительную производительность, а аварийная отметка формирует отдельный сигнал.
