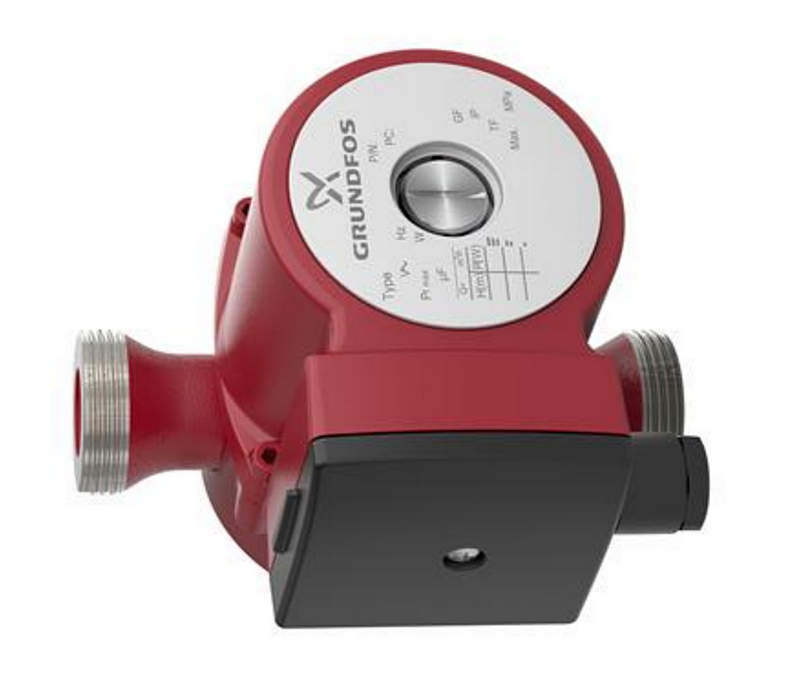

Циркуляционный насос Grundfos UP 20-30 NK 59643501 — компактный контурный агрегат с корпусом из нержавеющей стали

В циркуляционной системе вода не расходуется после одного прохода через оборудование. Она снова возвращается к исходной точке, поэтому главная задача насоса состоит не в подъеме жидкости на высоту, а в постоянном восполнении энергии, которая теряется при движении по трубам и арматуре. Grundfos UP 20-30 NK 59643501 рассчитан именно на такой замкнутый процесс. Эта модификация заметно отличается от привычных чугунных UPS. Корпус выполнен из нержавеющей стали, используется односкоростная схема, а гидравлический предел составляет около 3 м напора. Монтажный размер 150 мм и резьба G 1¼" делают агрегат компактным элементом локального водяного контура.

Технические характеристики

У выбранного исполнения нет трехступенчатого переключателя, поэтому рабочая точка определяется сочетанием собственной гидравлической характеристики и сопротивления трубопровода. Ниже приведены основные параметры:

• бренд — Grundfos,
• категория — циркуляционный насос,
• серия — UP,
• модель — UP 20-30 NK,
• номер изделия — 59643501,
• электропитание — 1 × 230 В,
• частота сети — 50 Гц,
• максимальная потребляемая мощность — 75 Вт,
• максимальный напор — 3 м,
• предельная подача — около 3,25 м³/ч,
• монтажная длина — 150 мм,
• трубное соединение — G 1¼",
• корпус насоса — нержавеющая сталь,
• материал корпуса по стандарту — AISI 304,
• рабочее колесо — композит PES/PP,
• максимальное давление системы — 10 бар,
• класс присоединения — PN10,
• температура жидкости — от −25 до +95 °C,
• температурный класс — TF95,
• степень защиты — IPX2D,
• тип ротора — мокрый,
• масса — около 2,3 кг.

Особенности конструкции устройств

У Grundfos UP 20-30 NK электрическая и гидравлическая части связаны без длинного наружного приводного вала. Ротор находится внутри заполненной жидкостью зоны, а вращение непосредственно передается рабочему колесу. Это позволяет отказаться от традиционного вентилятора, который охлаждал бы двигатель воздухом. Тепло от внутреннего узла уносит сама перекачиваемая среда. Она же создает рабочие условия для подшипников. Поэтому термин «мокрый ротор» описывает не только расположение деталей, но и весь принцип теплового и механического режима насоса. После включения вода входит в центральную часть рабочего колеса. Лопатки ускоряют ее по направлению к периферии, а геометрия корпуса переводит часть скорости в давление. Полученной разности давлений достаточно, чтобы поток продолжил движение по замкнутой линии и прошел участки с гидравлическими потерями. У модели нет необходимости «поднимать» воду на три метра в привычном бытовом смысле. Значение 3 м характеризует максимальный создаваемый перепад напора. В заполненном замкнутом контуре насос прежде всего борется с сопротивлением труб, поворотов, теплообменных участков и регулирующей арматуры. Отдельное отличие версии NK — корпус из нержавеющей стали AISI 304. Такая конструкция расширяет область использования по сравнению с обычными чугунными циркуляционными насосами и делает модель интересной для систем, где материал гидравлической части имеет принципиальное значение.

Области применения

UP 20-30 NK рационально применять в сравнительно небольших контурах, где требуется постоянное движение чистой воды при умеренном перепаде давления. Характерные варианты следующие:

• рециркуляционная линия водоснабжения,
• небольшой контур горячей воды,
• техническая циркуляционная петля,
• линия через компактный теплообменник,
• водяной контур с небольшим сопротивлением,
• система с трубным соединением G 1¼",
• оборудование с монтажным промежутком 150 мм,
• контур, где требуется нержавеющий корпус насосной части,
• циркуляция при температуре среды до +95 °C,
• техническая система с давлением до 10 бар.

Компания «Олниса» поставляет насосное и промышленное оборудование, включая Grundfos UP 20-30 NK 59643501. Заказчикам доступны технические консультации по напору, производительности, материалам гидравлической части, размерам присоединений и электрическим параметрам оборудования. Компания также организует оперативную доставку по всей стране.

Преимущества

Сильная сторона выбранного исполнения заключается не в большом количестве режимов, а в сочетании компактной гидравлики и нержавеющего корпуса. К ключевым преимуществам относятся:

• корпус из нержавеющей стали AISI 304,
• максимальный напор 3 м,
• производительность до примерно 3,25 м³/ч,
• однофазное питание 230 В,
• мощность до 75 Вт,
• монтажная длина 150 мм,
• соединение G 1¼",
• рабочее давление до 10 бар,
• температура жидкости от −25 до +95 °C,
• мокрый ротор,
• охлаждение внутренней части самой рабочей средой,
• композитное рабочее колесо,
• отсутствие наружного вентилятора,
• небольшая масса около 2,3 кг,
• применение в компактных замкнутых водяных линиях.

Таким образом, Grundfos UP 20-30 NK 59643501 представляет другой тип циркуляционного насоса класса «30», чем трехскоростные UPS из предыдущих материалов. Здесь используется односкоростная гидравлика, нержавеющий корпус, соединение G 1¼" и монтажный размер 150 мм. Максимальный напор 3 м сочетается с расходом до примерно 3,25 м³/ч, поэтому модель ориентирована на компактные контуры с умеренным сопротивлением. Компания «Олниса» осуществляет поставку Grundfos UP 20-30 NK 59643501 по всей стране, предоставляя технические консультации по характеристикам и оперативную доставку.
