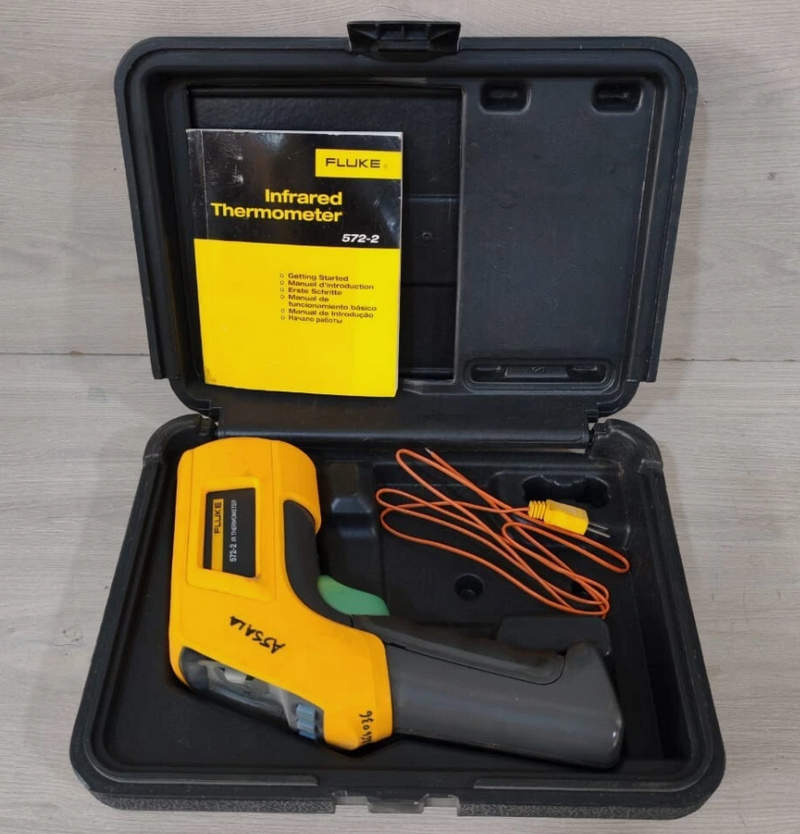

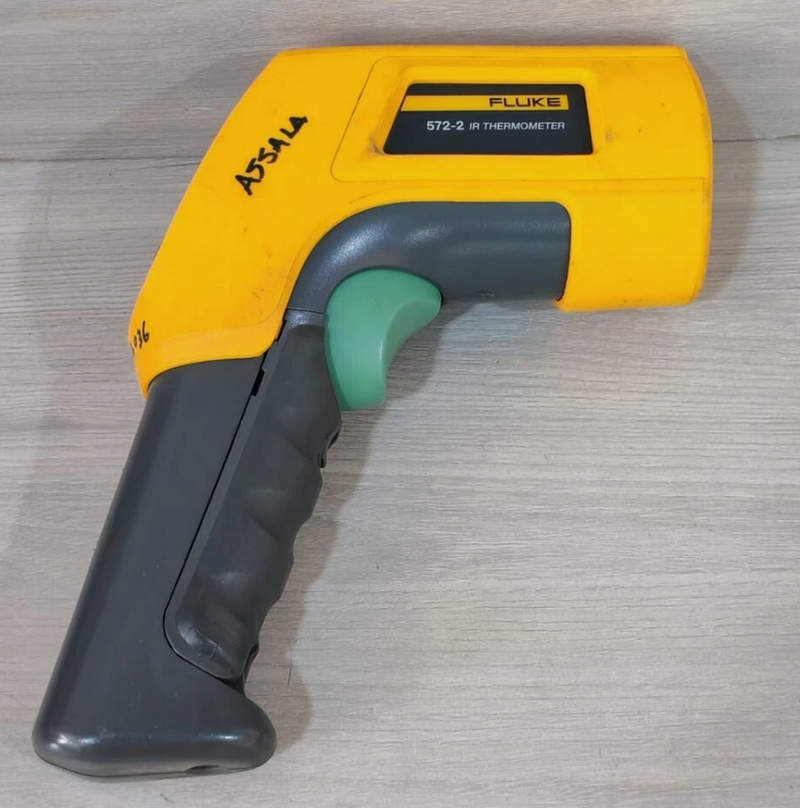

Инфракрасный пирометр Fluke 572-2 4328074 — дистанционный контроль температуры до 900 °C

Когда поверхность нагрета до нескольких сотен градусов, контактный датчик приходится либо физически прижимать к объекту, либо заранее закреплять на нем термопару. Fluke 572-2 4328074 получает температуру иначе: оптическая система собирает инфракрасное излучение с выбранного участка и преобразует его в числовое значение без непосредственного контакта с поверхностью. Такой принцип особенно полезен при работе с горячими, движущимися или труднодоступными объектами. Пирометр способен выполнять бесконтактные измерения в диапазоне от −30 до +900 °C. Для более детальной проверки предусмотрен отдельный вход термопары типа K, поэтому один прибор может сопоставлять дистанционный результат с контактным измерением.

Технические характеристики

Параметры выбранного исполнения рассчитаны на высокотемпературные промышленные задачи. Ниже рассмотрим основные характеристики:

• бренд — Fluke,
• категория — инфракрасный пирометр,
• модель — 572-2,
• номер изделия — 4328074,
• бесконтактный диапазон температуры — от −30 до +900 °C,
• разрешение отображения — 0,1 °C,
• оптическое отношение расстояния к пятну — 60:1,
• минимальный размер измерительного пятна — 19 мм,
• спектральный диапазон — 8–14 мкм,
• время отклика — менее 500 мс,
• лазерное наведение — двойное,
• мощность лазера — менее 1 мВт,
• коэффициент излучения — регулируемый от 0,10 до 1,00,
• шаг установки коэффициента излучения — 0,01,
• вход внешнего датчика — термопара типа K,
• диапазон входа термопары K — от −270 до +1372 °C,
• память измерений — до 99 наборов данных,
• интерфейс подключения — USB 2.0,
• питание — 2 батареи AA,
• рабочая температура прибора — от 0 до +50 °C,
• масса — около 0,322 кг,
• дисплей — матричный 98 × 96 пикселей.

Особенности конструкции устройств

Работа Fluke 572-2 начинается с оптики, а не с физического контакта. Линза принимает тепловое инфракрасное излучение от выбранной зоны и направляет его на чувствительный элемент. Электроника рассчитывает температуру с учетом энергетической яркости поверхности и заданного коэффициента излучения. Именно коэффициент излучения критически влияет на результат. Черная матовая поверхность и полированный металл при одинаковой фактической температуре излучают энергию по-разному. Поэтому прибор позволяет менять значение emissivity вручную с шагом 0,01 либо использовать встроенную таблицу типовых материалов. Оптическое отношение 60:1 определяет размер зоны, которую видит прибор с расстояния. Чем дальше оператор находится от объекта, тем больше становится измерительное пятно. Высокое отношение 60:1 позволяет контролировать сравнительно небольшие участки даже без близкого приближения к горячему оборудованию. Два лазерных указателя помогают визуально определить область измерения. Они не измеряют температуру сами по себе: их задача заключается в наведении оптики на нужный участок. Отдельный вход типа K переводит прибор из чисто инфракрасного измерителя в комбинированный температурный инструмент. Контактный канал способен работать в значительно более широком диапазоне — до +1372 °C в зависимости от установленной термопары. На дисплее могут одновременно отображаться данные инфракрасного и контактного измерения.

Области применения

Пирометр особенно удобен там, где приближаться к поверхности нежелательно или невозможно. Ниже рассмотрим характерные сценарии:

• контроль температуры нагретых металлических деталей,
• измерение поверхности печного оборудования,
• проверка элементов литейного производства,
• контроль нагрева электрических соединений,
• проверка подшипниковых узлов,
• оценка температуры вращающегося оборудования,
• диагностика перегрева электродвигателей,
• контроль технологических трубопроводов,
• измерения в производстве стекла,
• температурный контроль цементного оборудования,
• работа в нефтехимических технологических процессах,
• сравнение контактного и бесконтактного результата.

Компания «Олниса» поставляет контрольно-измерительное и промышленное оборудование, включая инфракрасные пирометры Fluke 572-2 4328074. Заказчикам доступны технические консультации по температурному диапазону, оптическому разрешению, коэффициенту излучения и работе с термопарами типа K. Компания также организует оперативную доставку оборудования по всей стране.

Преимущества

Практическая ценность Fluke 572-2 раскрывается через сочетание дистанционной оптики и дополнительного контактного канала. К ключевым преимуществам относятся:

• измерение без касания поверхности,
• верхняя граница инфракрасного диапазона +900 °C,
• оптическое отношение 60:1,
• двойное лазерное наведение,
• быстрый отклик менее 500 мс,
• регулировка коэффициента излучения,
• встроенная таблица материалов,
• память до 99 результатов,
• отображение минимального значения,
• отображение максимального значения,
• расчет среднего значения,
• расчет температурной разницы,
• верхняя и нижняя сигнализация,
• подключение термопары типа K,
• контактный диапазон до +1372 °C,
• USB-интерфейс,
• работа от стандартных батарей AA.

Таким образом, Fluke 572-2 4328074 измеряет температуру не через физический контакт с объектом, а через анализ его инфракрасного излучения. Именно поэтому оператор может работать с горячей поверхностью на расстоянии, не устанавливая датчик непосредственно на оборудование. Диапазон до +900 °C, оптика 60:1, двойной лазер и регулируемый коэффициент излучения делают модель подходящей для сложных промышленных измерений. Вход термопары типа K дополнительно позволяет перейти от дистанционного контроля к контактному измерению, когда требуется сравнить два метода.
