Центробежный насос Grundfos CR 45-4-2 E-F-A-E-HQQE 99971127 — вертикальное повышение давления в четыре ступени

Высокое давление необязательно создавать одним рабочим колесом большого диаметра. В Grundfos CR 45-4-2 E-F-A-E-HQQE 99971127 используется другая схема: вода проходит несколько центробежных ступеней последовательно, и каждая следующая получает поток уже с энергетическим запасом, созданным предыдущей. Такое построение позволяет вытянуть гидравлическую часть вверх, сохранив всасывающий и напорный патрубки на одной горизонтальной линии. Поэтому насос удобно включается непосредственно в трубопровод, а большая часть агрегата располагается вертикально над основанием. Выбранное исполнение рассчитано на 60 Гц и оснащено трехфазным двигателем мощностью 22 кВт.

Технические характеристики

Параметры этой версии существенно отличаются от более распространенных 50-герцовых CR. Ниже рассмотрим основные значения:

• бренд — Grundfos,
• категория — вертикальный многоступенчатый центробежный насос,
• серия — CR,
• модель — CR 45-4-2 E-F-A-E-HQQE,
• номер изделия — 99971127,
• номинальная подача — 54 м³/ч,
• номинальный напор — 104 м,
• расчетная частота вращения — 3556 об/мин,
• количество гидравлических ступеней — 4,
• уплотнение вала — одинарное HQQE,
• перекачиваемая среда — вода,
• температура жидкости — от −30 до +120 °C,
• максимальное рабочее давление — 16 бар,
• максимальная температура окружающей среды — +60 °C,
• входное присоединение — DN80,
• выходное присоединение — DN80,
• тип подключения — DIN-фланцы,
• класс подключения — PN40,
• мощность двигателя P2 — 22 кВт,
• питание — трехфазное,
• номинальное напряжение — 3 × 220–277 В Δ / 380–480 В Y,
• частота — 60 Гц,
• класс энергоэффективности двигателя — IE3,
• степень защиты двигателя — IP55,
• класс изоляции — F,
• масса насоса нетто — около 206 кг.

Особенности конструкции устройств

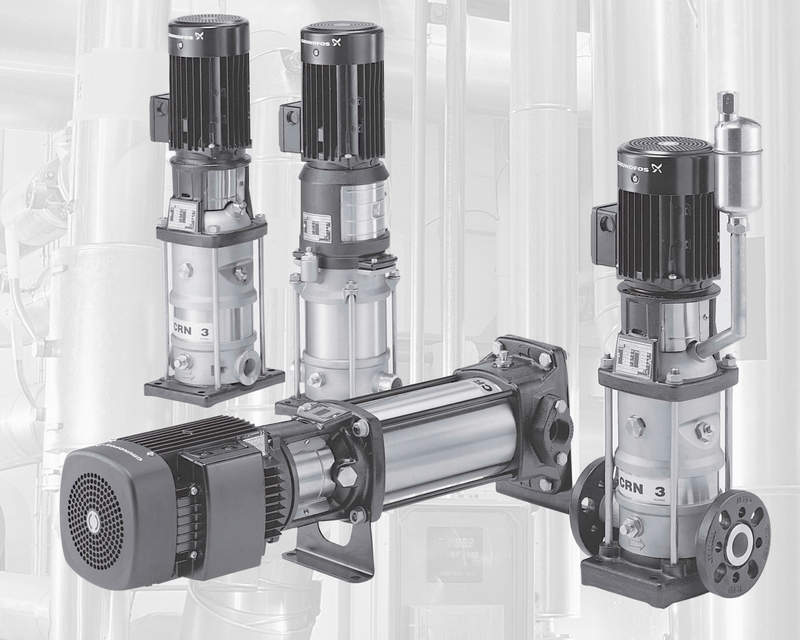

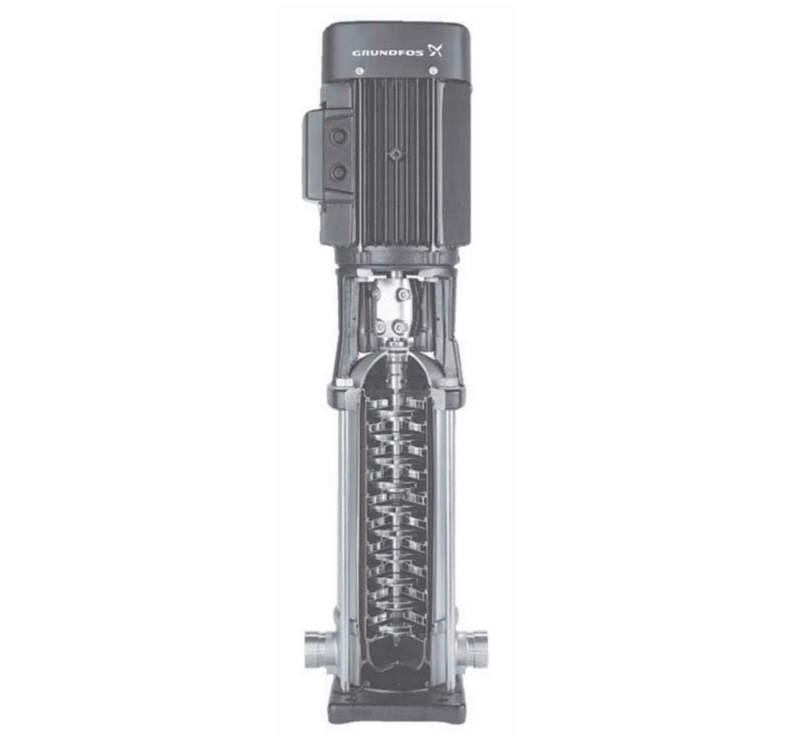

У Grundfos CR 45-4-2 99971127 энергия передается воде поэтапно. Поток поступает к первой крыльчатке, ускоряется и направляется в промежуточную камеру. Здесь скорость частично преобразуется в давление, после чего жидкость попадает на следующую ступень. Такой цикл повторяется несколько раз, поэтому итоговый напор формируется суммой работы отдельных центробежных элементов. Вертикальная компоновка позволяет разместить несколько ступеней без значительного увеличения площади основания. Вход и выход находятся на одном уровне, что упрощает включение насоса в прямолинейный участок промышленной магистрали. Рабочие колеса изготовлены из нержавеющей стали AISI 304. Основание выполнено из чугуна, а остальные основные смачиваемые элементы гидравлической части используют коррозионно-стойкую сталь. Момент от двигателя передается на насосный вал через разъемную муфту. Отдельную роль играет картриджное торцевое уплотнение HQQE. Оно удерживает жидкость в зоне вращающегося вала и одновременно допускает замену узла без полного разбора всей колонны ступеней. В конструкции применено одинарное расположение уплотнения. Двигатель установлен сверху. При частоте 60 Гц его номинальная скорость находится примерно в диапазоне 3520–3560 об/мин. Мощность 22 кВт передается непосредственно на вертикальный вал, поэтому насос способен обеспечивать номинальные 54 м³/ч при напоре 104 м.

Области применения

Такая гидравлическая архитектура востребована там, где большой расход необходимо совместить со значительным повышением давления. Ниже рассмотрим характерные задачи:

• повышение давления в промышленном водопроводе,
• подача воды на технологические линии,
• циркуляция через теплообменное оборудование,
• промышленные моечные установки,
• централизованное водоснабжение объекта,
• подача воды в высоконапорные распределительные сети,
• системы охлаждения производственного оборудования,
• насосные станции повышения давления,
• подача подготовленной воды,
• технологические установки с фланцевой обвязкой DN80,
• инженерные системы с рабочим давлением до 16 бар.

Компания «Олниса» поставляет промышленное и насосное оборудование, включая центробежные насосы Grundfos CR 45-4-2 E-F-A-E-HQQE 99971127. Заказчикам доступны технические консультации по производительности, напору, электрическим параметрам, фланцевому подключению и рабочим температурам оборудования. Компания также организует оперативную доставку по всей стране.

Преимущества

Свойства выбранного исполнения определяются сочетанием высокой частоты вращения и многоступенчатой гидравлической колонны. К ключевым преимуществам относятся:

• номинальная подача 54 м³/ч,
• напор 104 м,
• четыре последовательные центробежные ступени,
• двигатель мощностью 22 кВт,
• частота питания 60 Гц,
• рабочее давление до 16 бар,
• фланцевые соединения DN80,
• вертикальная компоновка с патрубками на одном уровне,
• рабочие колеса из нержавеющей стали AISI 304,
• температура воды до +120 °C,
• одинарное картриджное уплотнение HQQE,
• трехфазный двигатель IE3,
• защита двигателя IP55,
• изоляция класса F,
• пригодность для высоконапорных промышленных систем.

Таким образом, Grundfos CR 45-4-2 E-F-A-E-HQQE 99971127 создает давление не одним крупным центробежным элементом, а последовательной передачей энергии через четыре ступени. Такая схема дает номинальную подачу 54 м³/ч при напоре 104 м и позволяет сохранить компактную площадь установки несмотря на мощность двигателя 22 кВт.
