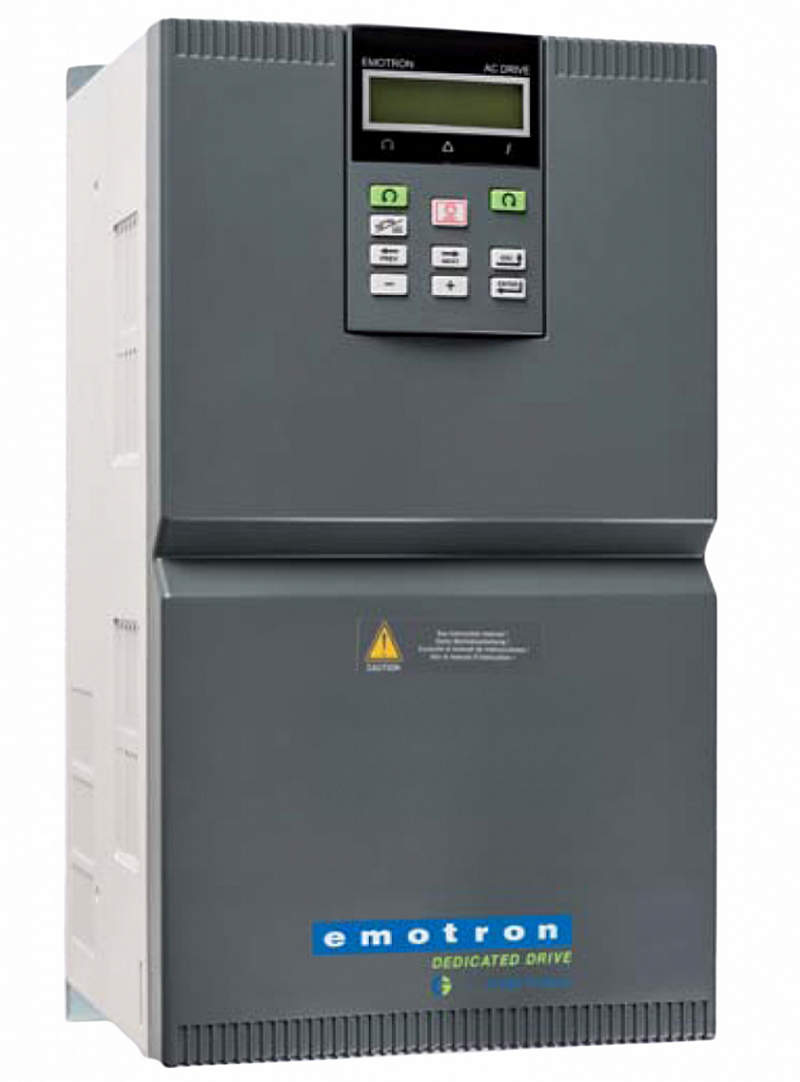

Преобразователь частоты Emotron FDU48-2P5-2Y — управление насосами и вентиляторами малой мощности

Насос или вентилятор редко нуждается в максимальной скорости каждую секунду работы. Если требуемый расход уменьшился, продолжать вращать двигатель с прежней частотой означает создавать лишний поток и расходовать энергию там, где она уже не нужна. Emotron FDU48-2P5-2Y решает эту задачу изменением частоты питания электродвигателя. Преобразователь относится к линейке FDU, ориентированной прежде всего на нагрузки с переменным моментом — насосы, вентиляторы и другое оборудование, где производительность напрямую связана со скоростью вращения. Для выбранного исполнения характерна работа с двигателем мощностью 0,75 кВт при 400 В в нормальном режиме. Максимальный выходной ток достигает 3,0 А.

Технические характеристики

Параметры FDU48-2P5-2Y раскрывают возможности именно маломощной версии серии. Ниже приведены основные значения:

• бренд — Emotron,
• категория — преобразователь частоты,
• серия — FDU 2.0-2Y,
• модель — FDU48-2P5-2Y,
• питание — трехфазное,
• диапазон питающего напряжения — 230–480 В,
• частота питающей сети — 45–65 Гц,
• максимальный выходной ток — 3,0 А,
• мощность двигателя при 400 В в нормальном режиме — 0,75 кВт,
• номинальный ток нормального режима — 2,5 А,
• перегрузочная способность нормального режима — 120 % в течение 1 минуты каждые 10 минут,
• мощность двигателя при тяжелом режиме — 0,55 кВт,
• номинальный ток тяжелого режима — 2,0 А,
• перегрузочная способность тяжелого режима — 150 % в течение 1 минуты каждые 10 минут,
• выходная частота — 0–400 Гц,
• частота коммутации — базово 3 кГц с регулированием примерно 1,5–6 кГц,
• алгоритм управления FDU — V/f,
• степень защиты — IP20,
• типоразмер корпуса — A3,
• габариты — 120 × 287 × 169 мм,
• масса — около 2,6 кг,
• КПД корпуса A3 при номинальной нагрузке — не менее 93 %,
• рабочая температура — от −10 до +50 °C с ограничением нагрузки выше +40 °C.

Особенности конструкции устройств

Emotron FDU48-2P5-2Y расположен между питающей сетью и электродвигателем. Сначала входное переменное напряжение преобразуется во внутреннее постоянное, а затем силовой инвертор заново формирует трехфазный выход с нужной частотой. Именно эта промежуточная стадия позволяет отделить скорость двигателя от фиксированных 50 или 60 Гц питающей сети. Контроллеру можно задать меньшую частоту — двигатель замедлится. При увеличении потребности частота возрастает, и привод возвращается к более высокой скорости. Для FDU применяется управление по характеристике V/f. При изменении частоты преобразователь одновременно корректирует выходное напряжение, сохраняя требуемое соотношение между этими величинами. Такая логика хорошо подходит для центробежных механизмов, у которых нагрузка заметно меняется вслед за скоростью. Модель рассчитана не только на установившийся режим. В нормальном режиме она допускает кратковременную нагрузку 120 %, а в тяжелом — 150 %. Разница между этими режимами заключается в том, что при более высоком перегрузочном запасе допустимая номинальная мощность двигателя уменьшается с 0,75 до 0,55 кВт. Корпус A3 занимает 120 мм по ширине и имеет высоту 287 мм. Исполнение IP20 предполагает размещение внутри электротехнического шкафа либо другой защищенной оболочки. Для отвода тепла производитель задает минимальный поток воздуха в шкафу около 39 м³/ч.

Области применения

Преобразователь наиболее логично использовать там, где механизму не требуется постоянно работать с одной скоростью. Характерные варианты следующие:

• регулирование производительности центробежного насоса,
• изменение расхода вентиляционной установки,
• управление небольшим вытяжным вентилятором,
• работа с циркуляционным насосным агрегатом,
• поддержание давления через изменение оборотов,
• регулирование расхода воздуха,
• управление маломощным трехфазным электродвигателем,
• снижение скорости в периоды частичной нагрузки,
• автоматизация технологической подачи жидкости,
• системы, где управление заслонкой можно частично заменить изменением скорости вентилятора.

Компания «Олниса» поставляет преобразовательную технику и промышленную автоматику, включая Emotron FDU48-2P5-2Y. Заказчикам доступны технические консультации по мощности двигателя, выходному току, питающему напряжению, перегрузочной способности и условиям размещения оборудования. Компания также организует оперативную доставку по всей стране.

Преимущества

Практическая ценность выбранной версии раскрывается через управление самой причиной расхода — скоростью двигателя. К ключевым преимуществам относятся:

• регулирование выходной частоты от 0 до 400 Гц,
• управление трехфазным двигателем от преобразователя,
• работа с двигателем 0,75 кВт при 400 В,
• максимальный выходной ток 3,0 А,
• перегрузка 120 % в нормальном режиме,
• перегрузка 150 % в тяжелом режиме,
• алгоритм V/f для насосно-вентиляторной нагрузки,
• компактный корпус A3,
• масса около 2,6 кг,
• регулируемая частота коммутации,
• работа с сетью 45–65 Гц,
• широкий диапазон входного напряжения,
• КПД не менее 93 % для данного типоразмера,
• возможность уменьшать производительность механизма без механического дросселирования,
• пригодность для установки внутри шкафа автоматики.

Таким образом, Emotron FDU48-2P5-2Y изменяет работу насосного или вентиляционного механизма не посредством дополнительного сопротивления потоку, а непосредственно через скорость его электродвигателя. Когда системе требуется меньшая производительность, частота снижается; если нагрузка возрастает, привод увеличивает скорость. Модель рассчитана на двигатели до 0,75 кВт в нормальном режиме при 400 В и развивает максимальный выходной ток 3,0 А. Компактный корпус IP20 делает ее удобной для шкафной установки в системах промышленной автоматизации.
