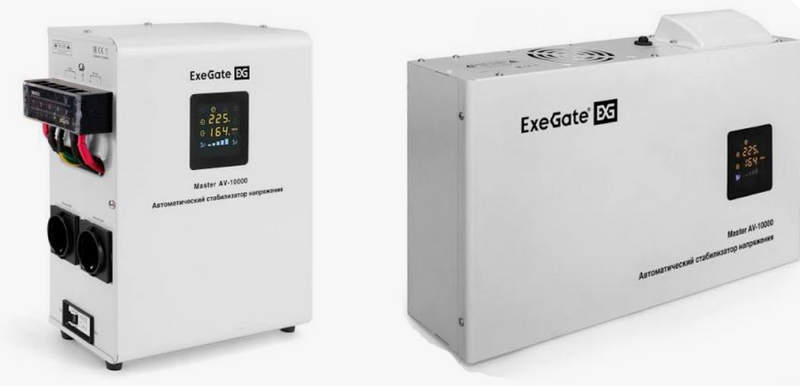

Стабилизатор напряжения ExeGate AV 10000 для стабильного электропитания техники
ExeGate AV-10000 представляет собой сетевой стабилизатор напряжения, предназначенный для поддержания допустимого уровня питания при колебаниях параметров однофазной сети. Его задача — снижать воздействие отклонений сети на подключенное оборудование. Номинальная мощность 10000 ВА позволяет применять модель в цепях с высокой суммарной нагрузкой, но фактическая активная мощность зависит от коэффициента мощности потребителей и пусковых токов.
Технические характеристики
Ниже перечислены основные электрические и эксплуатационные параметры устройства:
- номинальная полная мощность составляет 10000 ВА,
- номинальное выходное напряжение составляет 220 В,
- рабочая частота переменного тока составляет 50 Гц,
- тип сети — однофазная,
- тип стабилизации — автоматический ступенчатый,
- рабочий диапазон входного напряжения ориентировочно составляет 140–260 В,
- выходное напряжение поддерживается вблизи номинального уровня 220 В,
- время реакции на изменение параметров сети измеряется миллисекундами,
- коэффициент полезного действия при штатной нагрузке превышает 90 %,
- предусматривается защита от повышенного и пониженного напряжения,
- предусматривается отключение при перегрузке и коротком замыкании,
- охлаждение обеспечивается естественным теплообменом и вентиляцией корпуса.
Особенности конструкции
Конструктивно ExeGate AV-10000 включает силовой автотрансформатор, коммутационные элементы, плату измерения входных параметров, управляющую электронику, защитные цепи и средства индикации. Автотрансформатор имеет несколько отводов обмотки, между которыми переключается силовая часть при изменении напряжения. Электронный контроллер непрерывно отслеживает входной сигнал и сравнивает его с заданными порогами. После выхода значения за установленную зону управляющая схема выбирает другой участок обмотки, изменяя коэффициент трансформации. Корпус защищает внутренние узлы, а вентиляционные отверстия отводят тепло. Входные и выходные соединения рассчитываются на токи, соответствующие мощности класса 10 кВА.
Принцип работы
Принцип действия основан на дискретном изменении коэффициента трансформации. Ниже рассмотрим последовательность процессов при изменении сетевого напряжения:
- входное напряжение поступает на измерительную цепь,
- контроллер определяет его текущее действующее значение,
- результат сопоставляется с установленными порогами переключения,
- при отклонении выбирается соответствующий отвод автотрансформатора,
- силовой элемент соединяет нагрузку с новым участком обмотки,
- выходное напряжение возвращается к диапазону, близкому к 220 В,
- при опасном выходе параметров за допустимые пределы нагрузка отключается,
- после нормализации сети питание восстанавливается автоматически.
Режимы работы
Функционирование ExeGate AV-10000 включает несколько характерных режимов. Ключевые режимы приведены ниже:
- нормальный режим применяется при входном напряжении без необходимости значительной коррекции,
- режим повышения используется при снижении напряжения и увеличивает выходной уровень,
- режим понижения применяется при чрезмерном повышении входного напряжения,
- защитное отключение активируется при выходе параметров сети за допустимые пределы,
- режим перегрузочной защиты снижает риск перегрева силовых компонентов,
- автоматическое восстановление возвращает питание после исчезновения аварийного состояния.
Области применения
Мощность 10000 ВА делает стабилизатор пригодным для различных однофазных систем. Ниже перечислены типичные направления эксплуатации:
- питание автоматики и шкафов управления,
- защита насосного и вентиляционного оборудования с учетом пусковых токов,
- стабилизация питания серверной и телекоммуникационной аппаратуры,
- защита измерительных приборов и лабораторных установок,
- применение в мастерских и производственных помещениях,
- работа с группами бытовых и офисных электроприборов,
- стабилизация напряжения на объектах с выраженными просадками электросети.
При использовании аппарата необходимо учитывать соотношение полной и активной мощности. Для нагрузки 10000 ВА при коэффициенте мощности 1 активная мощность теоретически составляет 10000 Вт, а при коэффициенте 0,8 — около 8000 Вт. Электродвигатели и компрессоры создают повышенные пусковые токи, поэтому запас по мощности снижает вероятность срабатывания защиты. Важны температура среды, вентиляция и надежность соединений. Стабилизатор не является источником резервной энергии: при полном исчезновении сетевого напряжения он не поддерживает нагрузку, а выполняет коррекцию при наличии входного питания.
Таким образом, ExeGate AV-10000 относится к мощным стабилизаторам напряжения для однофазных сетей с заметными колебаниями питания. Мощность 10000 ВА, ступенчатое регулирование, защитные алгоритмы и контроль параметров позволяют применять устройство для электроники, автоматики, инженерного и электротехнического оборудования. При эксплуатации необходимо учитывать коэффициент мощности, пусковые токи и требуемый запас по нагрузке. Компания «Олниса» осуществляет поставку промышленного оборудования и электропродукции для предприятий различных отраслей. В номенклатуре «Олниса» доступно оборудование ExeGate, включая устройства класса AV-10000 для систем электропитания производственных, инженерных и инфраструктурных объектов.
