Расходомер Endress+Hauser Prowirl 200 — современное оборудование для промышленного учета

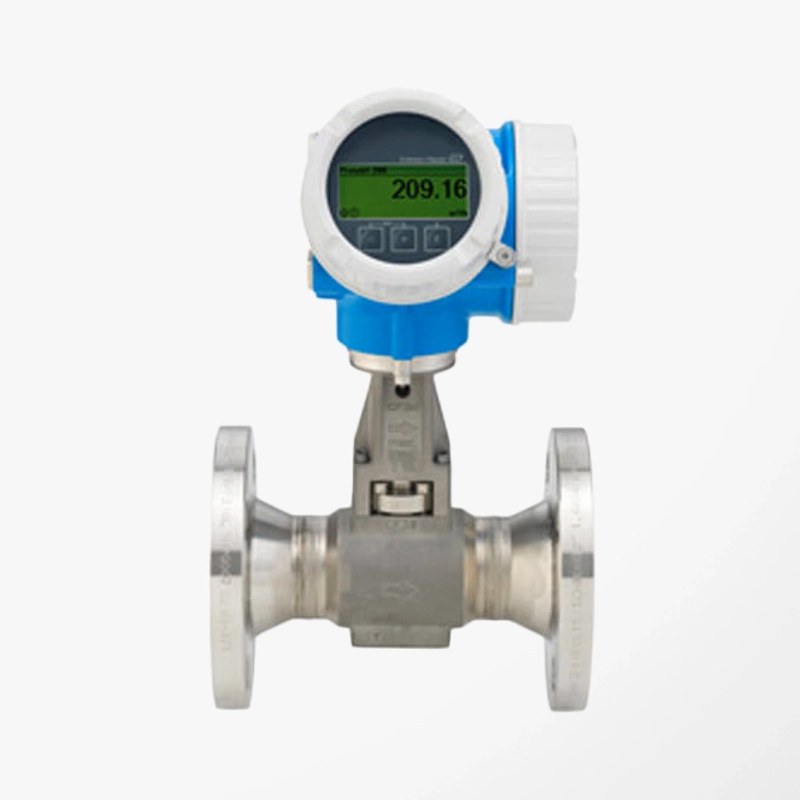

Endress+Hauser Prowirl 200 — вихревой расходомер промышленного класса для измерения расхода жидкостей, газов и пара в технологических трубопроводах. Принцип действия основан на регистрации вихрей Кармана, возникающих за телом обтекания при движении среды через измерительную часть. Частота образования вихрей пропорциональна скорости потока, что позволяет вычислять объемный расход, а при использовании дополнительных параметров — массовый расход и тепловую энергию.

Технические характеристики

Prowirl 200 выпускается в исполнениях, различающихся диаметром условного прохода, присоединением, материалами и набором функций. Для инженерного применения существенны следующие параметры:

• измеряемые среды — жидкости, газы, насыщенный и перегретый пар,
• принцип измерения — вихревой, с регистрацией частоты срыва вихрей,
• основная величина — объемный расход, с возможностью расчета массового расхода и тепловой энергии,
• типоразмер выбирается по диапазону расхода и диаметру трубопровода,
• рабочее давление определяется исполнением корпуса и присоединений,
• температурный диапазон зависит от исполнения сенсора и электронной части,
• выходные сигналы и цифровые протоколы зависят от конфигурации преобразователя,
• предусмотрены функции самодиагностики и контроля качества измерения,
• настройка выполняется через локальный интерфейс или цифровые средства связи.

Принцип измерения

В измерительной трубе установлено тело обтекания, за которым при достаточной скорости среды формируется чередующаяся вихревая дорожка. Каждый вихрь вызывает локальное изменение давления, воспринимаемое сенсором. Электроника преобразует колебания в электрический сигнал и определяет частоту их возникновения. В рабочем диапазоне эта частота связана со скоростью потока через коэффициент Струхаля, учитываемый при калибровке. Затем преобразователь вычисляет расход с учетом геометрии измерительного сечения. Ключевые этапы измерительного процесса:

• формирование вихревой дорожки за телом обтекания,
• восприятие перепадов давления чувствительным элементом,
• преобразование механического воздействия в электрический сигнал,
• фильтрация помех и выделение полезной частоты,
• расчет скорости среды,
• пересчет скорости в объемный расход,
• расчет дополнительных величин при наличии требуемых входных данных.

Особенности конструкции

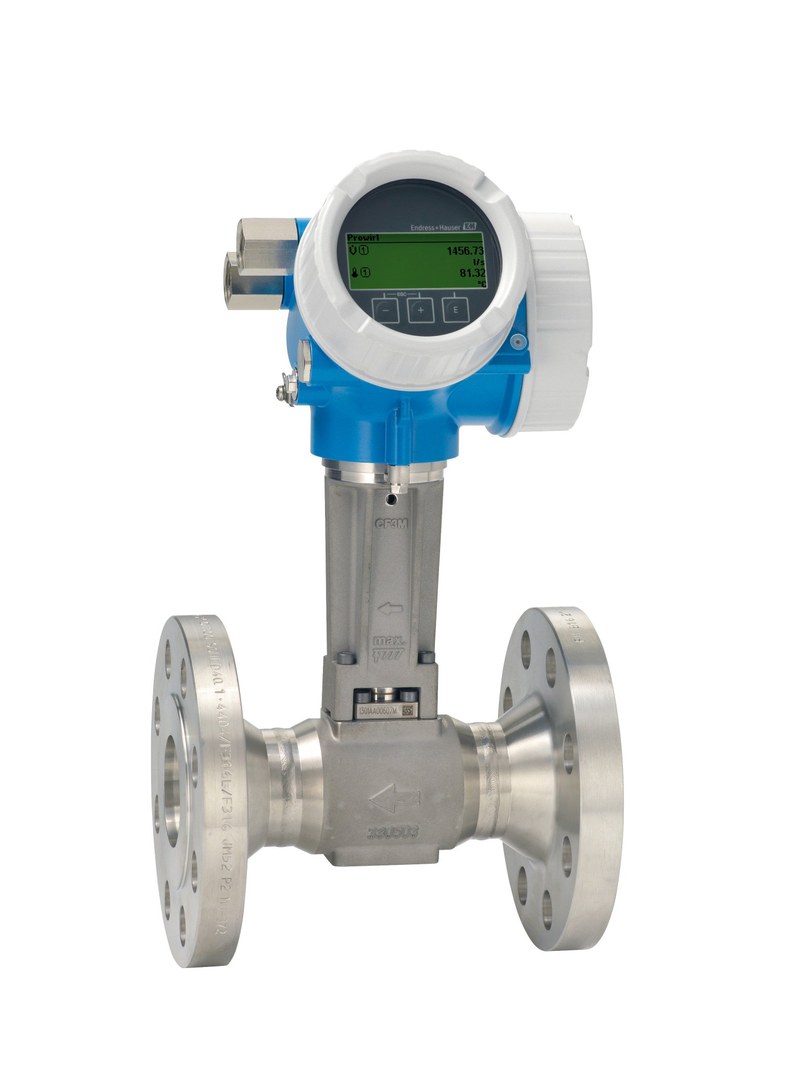

Измерительный узел Prowirl 200 включает корпус, тело обтекания, сенсор и электронный преобразователь. Геометрия проточной части рассчитана на устойчивое вихреобразование. Сенсор воспринимает изменения давления и передает сигнал на преобразователь. Конструкция не содержит движущихся измерительных деталей. Отсутствие крыльчаток, роторов и механических передач уменьшает износ и сокращает объем регламентного обслуживания. Точность при этом зависит от формирования профиля скорости, поэтому при проектировании учитывают прямые участки до и после расходомера либо применяют предусмотренные решения по стабилизации потока.

Функциональные возможности

Преобразователь обрабатывает первичный сигнал, контролирует его качество и формирует технологические переменные. В зависимости от конфигурации прибор может использовать температуру и давление для компенсационных расчетов. Это особенно важно для газов и пара, плотность которых зависит от параметров процесса. Основные функциональные возможности:

• непрерывное измерение расхода,
• расчет дополнительных параметров по конфигурации,
• контроль состояния сенсора и качества сигнала,
• формирование диагностических сообщений,
• передача значений в систему управления,
• локальная параметризация,
• цифровая диагностика и идентификация прибора,
• контроль отклонений, влияющих на точность измерения.

Монтаж и условия эксплуатации

Расходомер устанавливается с учетом направления потока, указанного на корпусе. До монтажа оценивают расположение арматуры, колен, тройников, сужений и расширений, создающих возмущения. Для снижения влияния таких факторов предусматривают прямые участки требуемой длины или стабилизацию потока. При эксплуатации важны следующие условия:

• полное заполнение измерительного сечения при работе с жидкостью,
• отсутствие кавитации и нежелательного двухфазного режима,
• ограничение чрезмерной вибрации трубопровода,
• соответствие давления и температуры пределам конкретного исполнения,
• правильное электрическое подключение и заземление,
• защита преобразователя в пределах заявленной степени защиты,
• соблюдение требований к монтажному положению для конкретной среды.

Области применения

Prowirl 200 применяется в энергетике, химической и нефтегазовой промышленности, водоподготовке, пищевых производствах и инженерных системах. Типовые задачи включают учет пара, измерение технологических газов, контроль воды и теплоносителей, а также расчет тепловой энергии. Для газов значима компенсация по давлению и температуре, для жидкостей — устойчивое измерение при стабильном однофазном потоке. Электроника анализирует качество вихревого сигнала, выявляет нарушения режима и формирует сообщения, позволяющие различать технологическую нестабильность и неисправности измерительного оборудования. При корректной установке расходомер не требует обслуживания механического измерительного механизма, поскольку он отсутствует. Основные операции связаны с контролем проточной части, электрических соединений, параметров конфигурации и достоверности технологических данных.

Таким образом, Endress+Hauser Prowirl 200 представляет собой промышленный вихревой расходомер для жидкостей, газов и пара. Его измерительный принцип связывает частоту вихреобразования со скоростью потока, а электронная обработка обеспечивает получение объемного расхода и расчетных технологических величин. Отсутствие движущихся деталей, встроенная диагностика и возможность цифровой интеграции делают прибор пригодным для непрерывных технологических процессов. Компания «Олниса» осуществляет поставку промышленного оборудования Endress+Hauser, включая расходомеры серии Prowirl 200, для оснащения промышленных объектов и систем технологического учета.
