Термосмесительные клапаны ESBE — функциональность, безопасность и долговечность
Термосмесительные клапаны ESBE представляют собой автономную регулирующую арматуру, формирующую поток с заданной температурой путем смешения горячей и холодной среды. Их применяют в системах горячего водоснабжения, отопительных контурах и узлах защиты твердотопливных котлов. Термочувствительный элемент непосредственно преобразует изменение температуры смеси в перемещение затвора, поэтому устройство работает без электропитания и внешнего контроллера.
Ключевые параметры
При проектировании смесительного узла учитывают взаимосвязанные характеристики арматуры:
- диапазон регулирования температуры смешанного потока,
- номинальный размер и исполнение присоединительных патрубков,
- коэффициент пропускной способности Kvs,
- максимальное рабочее давление,
- допустимую температуру поступающей среды,
- минимальный расход, необходимый для устойчивого регулирования,
- предельный перепад давления между входными каналами,
- точность поддержания установленного значения,
- назначение конкретной серии и совместимость с рабочей средой.
Числовые параметры принимают по паспорту конкретного исполнения. Расчет по Kvs должен подтверждать прохождение проектного расхода при доступном перепаде давления. Чрезмерно крупный клапан работает на малом ходе затвора, ухудшая устойчивость температуры. Недостаточная пропускная способность создает лишнее сопротивление и снижает расход.
Конструкция

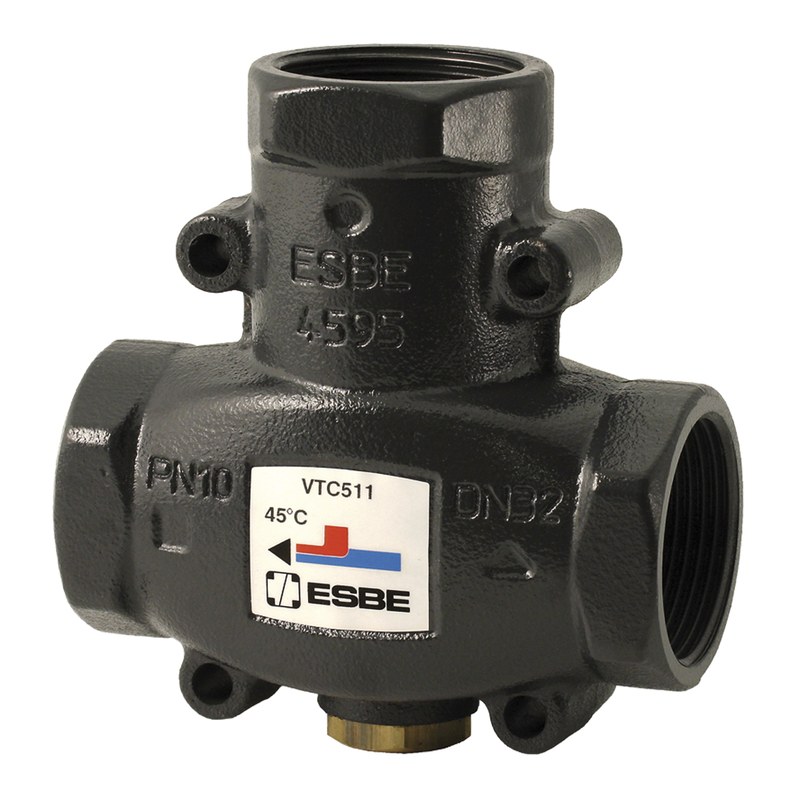

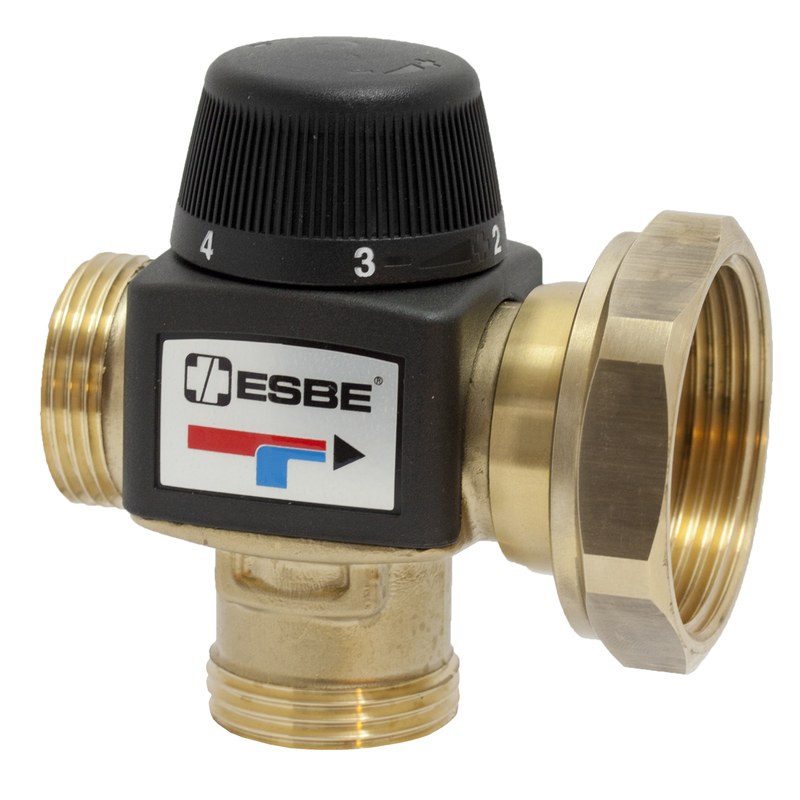

Корпус объединяет два входных канала и выход смешанной среды. Внутри размещены термостатический элемент, золотник, пружина, направляющие детали и уплотнения. В отдельных версиях установлены обратные клапаны, препятствующие перетоку между линиями. Настроечный орган задает температурное значение. Перемещение золотника одновременно перераспределяет площади прохода горячего и холодного каналов. Материалы деталей учитывают температуру, давление и область применения. Уплотнения сохраняют работоспособность при циклическом нагреве и контакте с теплоносителем. Разъемные соединения требуют правильной установки прокладок и допустимого момента затяжки. Стрелки на корпусе определяют направление потоков; перестановка входов нарушает регулирование.
Принцип работы
После смешения поток омывает чувствительный элемент. При превышении установленной температуры рабочее вещество внутри элемента расширяется и перемещает золотник: проход горячего канала уменьшается, а подача холодной воды возрастает. При охлаждении смешанного потока процесс развивается в обратном направлении. Равновесие устанавливается тогда, когда тепловое воздействие на термоэлемент соответствует усилию пружины и положению регулирующего механизма. Рабочий цикл включает следующие процессы:
- поступление горячей и холодной среды к соответствующим входам,
- объединение потоков в смесительной полости,
- передачу тепла чувствительному элементу,
- осевое перемещение золотника при отклонении температуры,
- изменение соотношения расходов через входные проходы,
- стабилизацию температуры на выходе в пределах возможностей клапана.
Термостатический клапан не регулирует расход и давление. При существенной разнице входных давлений пропорция потоков выходит за расчетный диапазон. Гидравлический режим предварительно балансируют, при необходимости применяя редукторы, фильтры и обратную арматуру. Температуру проверяют после стабилизации системы.
Проектирование и монтаж
Клапан размещают с доступом для настройки и обслуживания. Присоединение выполняют по маркировке горячего, холодного и смешанного каналов. Трубопроводы предварительно промывают: окалина и частицы герметика способны ограничить ход золотника. На загрязненной среде устанавливают сетчатые фильтры. Корпус нельзя нагружать несоосностью труб, а монтажное усилие прикладывают к граням под ключ. Обязательные условия корректной эксплуатации:
- соответствие направления движения среды стрелкам на корпусе,
- наличие расчетного расхода через смешанный выход,
- допустимое соотношение давлений горячей и холодной линий,
- исключение превышения паспортных температуры и давления,
- защита регулирующего механизма от механических загрязнений,
- проверка фактической температуры откалиброванным прибором,
- возможность перекрытия линий для обслуживания арматуры.
В системах ГВС клапан устанавливают после водонагревателя. При рециркуляции схема должна исключать переток в холодную линию. В котловом контуре арматура направляет часть нагретого теплоносителя из подачи в обратный трубопровод до прогрева теплогенератора. Затем доля потока через основной контур увеличивается, что снижает вероятность низкотемпературной коррозии.
Таким образом, термосмесительные клапаны ESBE обеспечивают энергонезависимое регулирование температуры прямым воздействием среды на термостатический элемент. Надежность узла определяется расчетом Kvs, согласованием входных давлений, соблюдением направления потоков и защитой каналов от загрязнений. В ГВС арматура ограничивает температуру воды, а в котловых контурах поддерживает тепловой режим обратной линии. Компания «Олниса» осуществляет поставку термосмесительных клапанов ESBE и другого промышленного оборудования на территории России.
