Клапан 2-ходовой ESBE — надежное управление теплоносителем

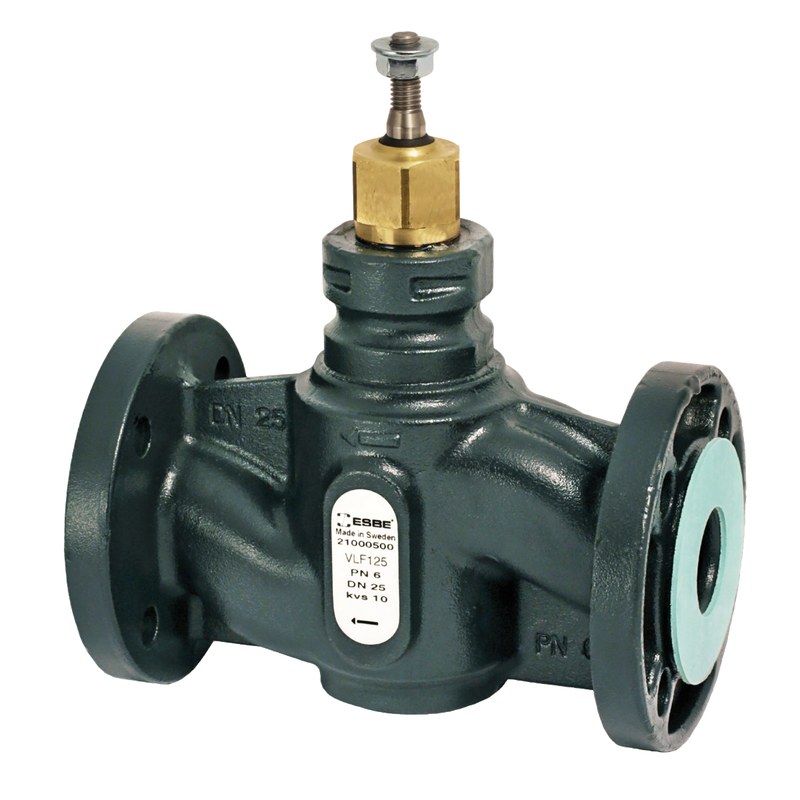

Двухходовой клапан ESBE применяется в гидравлических контурах отопления, охлаждения, вентиляции и технологического теплоснабжения для изменения расхода теплоносителя через отдельный участок системы. В отличие от трехходовой арматуры, распределяющей или смешивающей потоки, двухходовая схема работает с одной проходной линией и регулирует ее гидравлическое сопротивление. Такое решение используют для изменения мощности теплообменника, калорифера, охладителя или другой нагрузки. Арматура может работать совместно с приводом и автоматикой, формирующей управляющее воздействие по технологическому параметру.

Гидравлическая функция

Работа двухходового клапана основана на изменении площади проходного сечения между входным и выходным патрубками. При перемещении регулирующего элемента расход среды уменьшается или увеличивается, а вместе с ним меняется количество тепловой энергии, передаваемой потребителю. В закрытом положении поток ограничивается, в открытом клапан обеспечивает расчетную пропускную способность. Ключевые функциональные параметры:

• условный проход выбирается по расчетному расходу и допустимой скорости среды,
• коэффициент Kv определяет пропускную способность,
• номинальное давление должно соответствовать параметрам контура,
• рабочий температурный диапазон согласуется с характеристиками теплоносителя,
• регулировочная характеристика должна соответствовать алгоритму управления,
• допустимый перепад давления учитывается при выборе клапана и привода,
• герметичность закрытия оценивается по требованиям конкретного узла.

Гидравлический расчет

Определяющим параметром выбора является коэффициент Kv. Его завышение приводит к работе регулирующего органа на малой части хода, снижению точности и повышенной чувствительности к небольшим перемещениям штока. Заниженная пропускная способность увеличивает потери давления и способна ограничить расчетный расход. Поэтому клапан рассчитывают как элемент общей гидравлической цепи с учетом сопротивления остальных компонентов. При расчете анализируются:

• расчетный объемный расход теплоносителя,
• перепад давления на полностью открытом клапане,
• авторитет регулирующего органа в контуре,
• диапазон изменения нагрузки,
• характеристика насоса и режим его регулирования,
• вероятность возникновения шума при высоком перепаде,
• условия длительной работы при частичном открытии.

Конструкция и исполнительный механизм

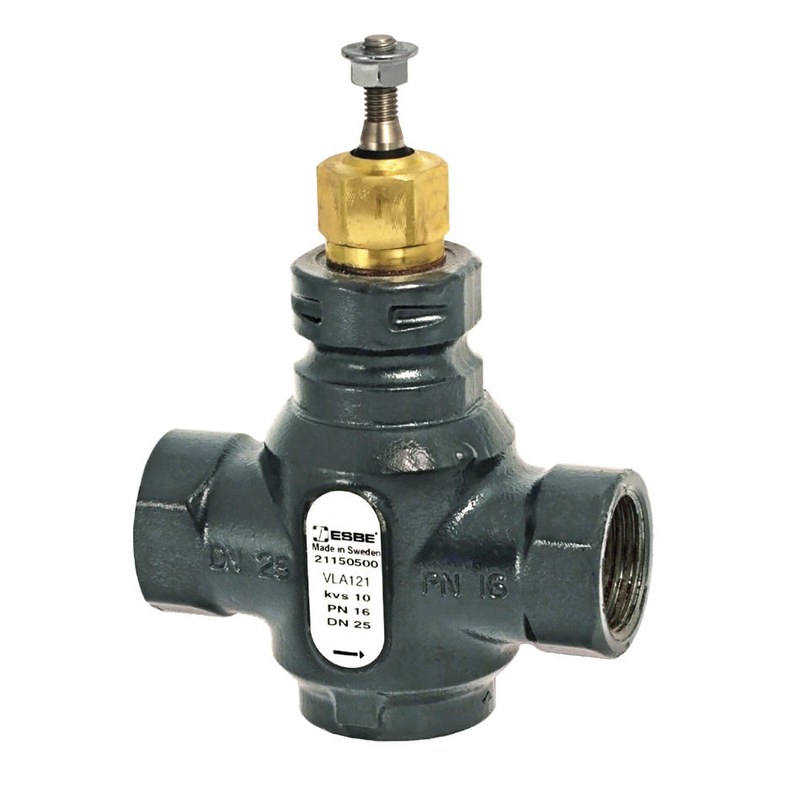

Типовая конструкция двухходового клапана ESBE включает корпус с двумя присоединительными патрубками, седло, регулирующий элемент, шток, уплотнения и узел сопряжения с приводом. Геометрия проточной части обеспечивает расчетное изменение расхода. Материалы зависят от серии, температуры, давления и рабочей среды. Основные конструктивные элементы:

• корпус, воспринимающий давление рабочей среды,
• седло, формирующее зону перекрытия потока,
• затвор или плунжер, изменяющий проходное сечение,
• шток, передающий усилие исполнительного механизма,
• уплотнительный узел штока,
• присоединение для установки привода,
• резьбовые или фланцевые патрубки в зависимости от исполнения.

Привод преобразует электрический управляющий сигнал в механическое перемещение регулирующего элемента. При плавном регулировании привод устанавливает промежуточные положения; в простых схемах возможно двухпозиционное управление. При выборе механизма учитывают ход штока, требуемое усилие, напряжение питания, время перемещения и тип сигнала.

Принцип работы в автоматизированном контуре

Контроллер получает сигнал от датчика и сравнивает фактическое значение параметра с заданием. При отклонении формируется команда приводу. Перемещение штока изменяет проходное сечение, вследствие чего корректируется расход через теплообменный аппарат. После приближения параметра к уставке положение клапана стабилизируется. Последовательность регулирования:

• измерение температуры, давления либо другого параметра,
• сравнение измеренного значения с установленной уставкой,
• формирование управляющего сигнала контроллером,
• перемещение привода в требуемое положение,
• изменение площади проходного сечения,
• коррекция расхода рабочей среды,
• стабилизация технологического параметра около заданного значения.

Области применения

Двухходовые клапаны ESBE используются в системах, где регулируемая ветвь должна изменять расход без внутреннего смешения потоков. Они применяются в отоплении, охлаждении, вентиляции, теплообменных пунктах и технологических линиях. Типовые области применения:

• регулирование мощности водяного теплообменника,
• управление расходом через калорифер вентиляционной установки,
• изменение подачи теплоносителя в отопительный контур,
• регулирование холодоносителя через охладитель,
• автоматизация теплообменного оборудования,
• ограничение или прекращение потока по команде автоматики.

Таким образом, двухходовой клапан ESBE является регулирующим элементом гидравлической системы, эффективность которого зависит как от конструкции арматуры, так и от расчета всего контура. При проектировании согласуют условный проход, Kv, перепад давления, температуру и привод. Точный расчет обеспечивает устойчивый расход и стабильный тепловой режим. Компания «Олниса» осуществляет поставку промышленного оборудования ESBE для инженерных и технологических систем на территории страны.
