Монтажный кримпер Fluke Networks 11212530 — качество каждого соединения

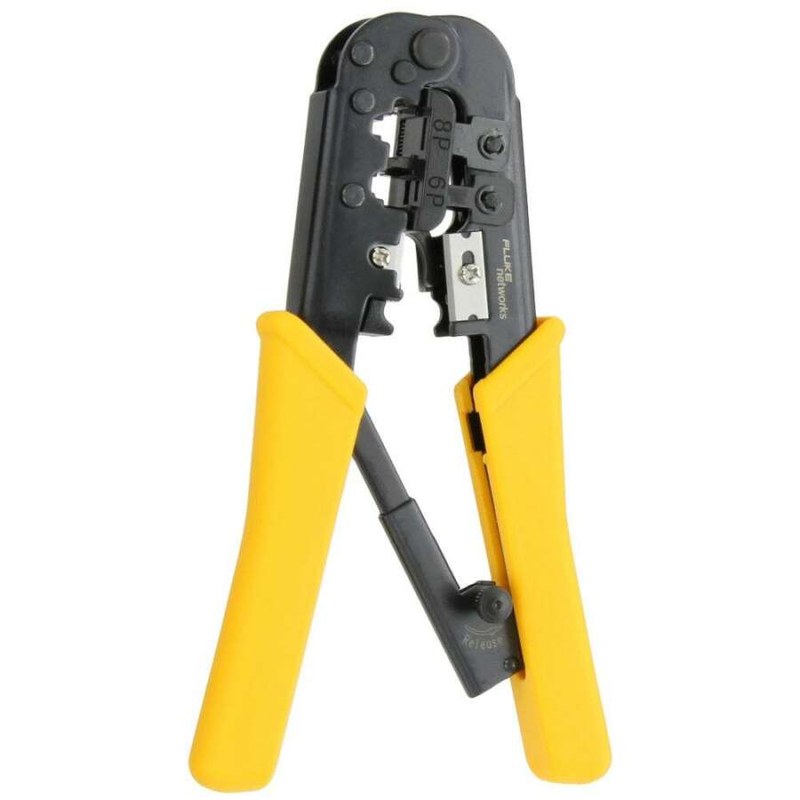

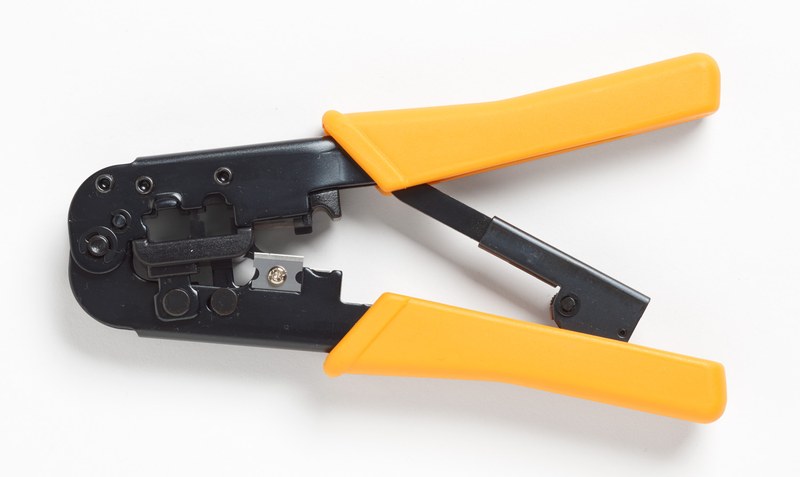

Fluke Networks 11212530 — профессиональный ручной кримпер для монтажа модульных штекеров на медные кабели связи. Инструмент объединяет резку плоского кабеля, снятие наружной изоляции и окончательный обжим, поэтому подходит для изготовления соединительных шнуров и восстановления концевых участков на объекте. Рабочие позиции рассчитаны на 4- и 6-позиционные телефонные разъёмы RJ11 и RJ12, а также на 8-позиционные разъёмы RJ45, применяемые в структурированных кабельных системах. Каталожный номер 11212530 определяет модульный кримпер Fluke Networks.
Ключевые характеристики
Для Fluke Networks 11212530 существенны следующие параметры:
- каталожный номер производителя: 11212530,
- тип изделия: ручной модульный кримпер,
- обслуживаемые разъёмы — RJ11, RJ12 и RJ45,
- поддерживаемые корпуса — 4-, 6- и 8-позиционные модульные штекеры,
- тип совместимой геометрии — WE/SS,
- основная операция — одновременное вдавливание контактов штекера в проводники,
- дополнительные операции — резка и зачистка плоского кабеля,
- механизм рабочего хода — храповой, с контролируемым завершением цикла,
- привод — ручной, без электрического или пневматического питания,
- назначение — монтаж медных линий передачи данных и телефонии.
Принцип формирования соединения
При обжиме пуансон одновременно воздействует на ряд металлических контактов модульной вилки. Ножевые участки контактов прорезают полимерную изоляцию и входят в медный проводник, создавая газоплотную контактную область. Одновременно задняя прижимная деталь корпуса опускается на оболочку кабеля и образует разгрузку от растягивающего усилия. Электрическая целостность соединения зависит от совместимости контакта с конструкцией жилы, глубины посадки проводников, сохранения заданной распиновки и полного прохождения храпового цикла. Повторный обжим уже деформированной вилки не рассматривается как штатный способ исправления: при дефекте штекер следует заменить.
Последовательность монтажа
Типовые задачи монтажа включают:
- проверить тип кабеля, штекера и требуемую схему разводки,
- отрезать повреждённый конец встроенным резаком под прямым углом,
- снять оболочку на длину, достаточную для укладки жил без лишнего расплетения,
- расположить проводники в установленном порядке и выровнять их торцы,
- ввести жилы до упора, визуально проконтролировав положение каждой из них,
- разместить штекер в соответствующем обжимном гнезде,
- плавно свести рукоятки до автоматического завершения храпового цикла,
- извлечь штекер и проверить посадку контактов и фиксатора оболочки,
- выполнить электрическое тестирование готового соединения отдельным кабельным прибором.
Контроль качества оконцевания
После обжима контакты должны находиться на одной высоте, проводники — доходить до передней стенки корпуса, а разгрузочная планка — прижимать общую оболочку, но не отдельные жилы. Проверяют порядок цветов, отсутствие перекрещивания и целостность защёлки. Визуального осмотра недостаточно: карту соединений контролируют кабельным тестером, а категорийные линии квалифицируют или сертифицируют. Кримпер не измеряет полосу пропускания, затухание, возвратные потери и переходные помехи. Рабочие поверхности защищают от абразивной пыли, влаги, клея и металлической стружки. Остатки оболочки удаляют при разомкнутых рукоятках, не касаясь режущих зон. Перед работой оценивают состояние матриц, оси и зубьев храповика. При перекосе, заедании или неполном освобождении механизма эксплуатацию прекращают. Кримпер нельзя использовать как пассатижи, кусачки для стальной проволоки или рычаг: боковая нагрузка нарушает соосность матриц. Хранение в сухом закрытом кейсе защищает инструмент от коррозии и повреждений.
Таким образом, Fluke Networks 11212530 объединяет резку, зачистку плоского кабеля и обжим модульных штекеров. Поддержка 4-, 6- и 8-позиционных разъёмов охватывает телефонные и сетевые соединения, а храповой механизм обеспечивает полный ход матрицы. Надёжность результата определяется совместимостью кабеля и вилки, точной раскладкой жил, правильной посадкой штекера и последующим контролем линии. Компания «Олниса» осуществляет поставку кримпера Fluke Networks 11212530 и другого промышленного оборудования на территории России.
