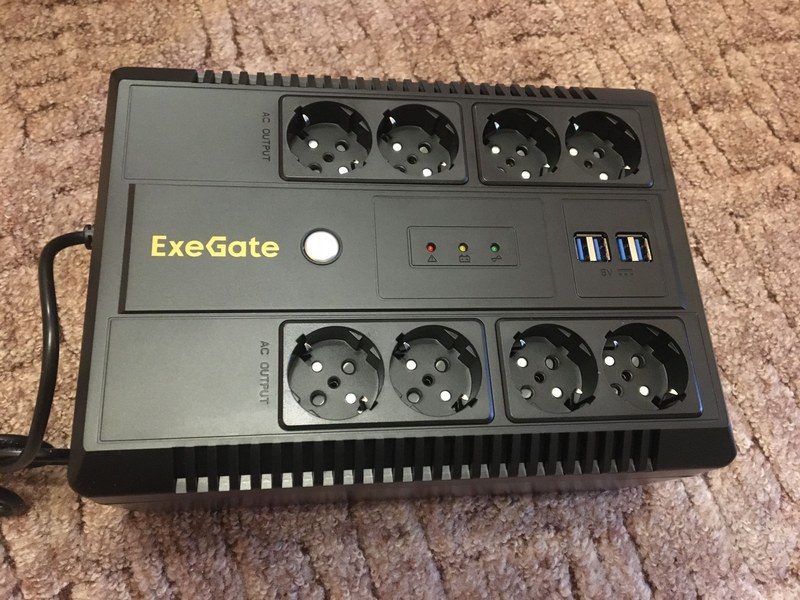

Источник бесперебойного питания ExeGate NNB-1000 — надежная защита электрооборудования
ExeGate NNB-1000 представляет собой источник бесперебойного питания мощностью 1000 ВА, рассчитанный на сохранение электроснабжения подключенной аппаратуры при кратковременном исчезновении сетевого напряжения и на снижение влияния распространенных нарушений питающей линии. Устройство относится к линейно-интерактивному классу: в штатном режиме энергия передается от сети через узлы фильтрации и автоматического регулирования, а при выходе входных параметров за рабочие пределы нагрузка переводится на аккумулятор и инвертор. Такая архитектура обеспечивает рациональное сочетание быстродействия, энергетической эффективности и ресурса батареи.
Технические характеристики
Номинальная полная мощность ExeGate NNB-1000 составляет 1000 ВА. Активную нагрузку ограничивают паспортным пределом исполнения и эксплуатационным резервом: импульсные блоки питания создают кратковременные пики. Линейно-интерактивная схема исправляет умеренные отклонения без разряда батареи. При глубоком провале, повышении или исчезновении сети контроллер включает инвертор. Ключевые параметры, учитываемые при включении устройства в систему электропитания:
- полная мощность — 1000 ВА,
- топология — линейно-интерактивная,
- назначение — однофазная низковольтная нагрузка,
- наличие автоматической стабилизации сетевого напряжения,
- переход на батарейное питание при недопустимых параметрах сети,
- возврат в сетевой режим после восстановления устойчивого входа,
- защита от перегрузки и короткого замыкания,
- световая и звуковая индикация рабочих состояний.
Запас мощности назначают с учетом развития комплекса и переходных режимов. Работа возле предела увеличивает нагрев и сокращает резервирование. Без проверки к ИБП не подключают принтеры, нагреватели, двигатели и трансформаторные нагрузки: их пусковой ток выше установившегося. Автономность зависит от нагрузки, батареи, температуры и глубины прошлых разрядов.
Особенности конструкции

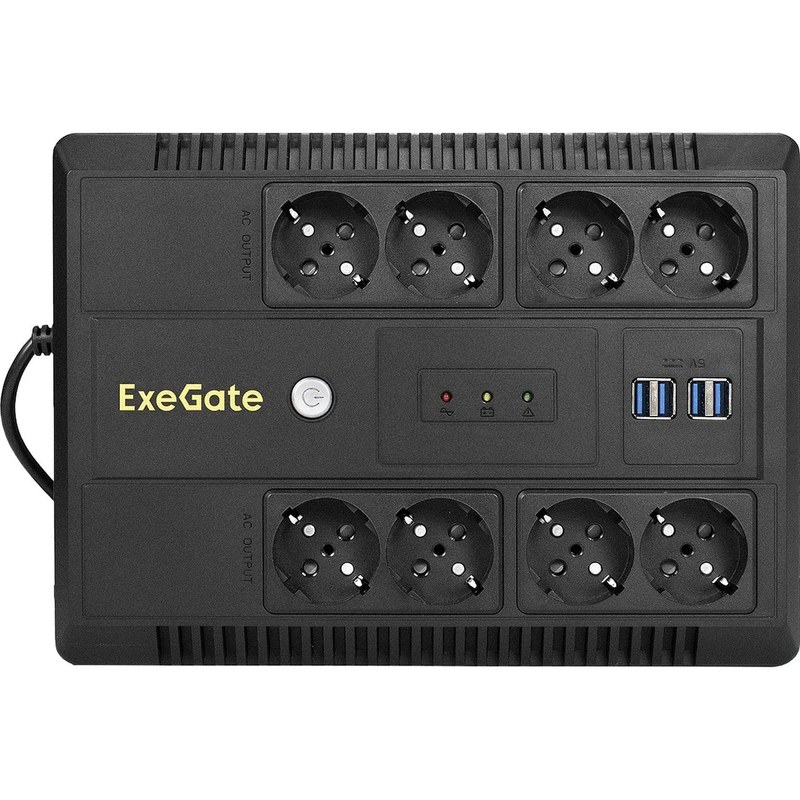

Компоновка ExeGate NNB-1000 объединяет защитный тракт, фильтр, ступенчатый регулятор, зарядный модуль, аккумулятор, инвертор, коммутатор и контроллер. Корпусу необходим свободный воздухообмен. Индикация показывает наличие сети, переход на резерв, перегрузку и критический разряд. Звуковой сигнал предупреждает о событиях, требующих завершения работы нагрузки. Регулятор переключает обмотки трансформаторного узла, повышая или понижая выходной уровень без перехода на аккумулятор. Это уменьшает число циклов разряда при длительных просадках. В аварийном режиме инвертор преобразует постоянное напряжение батареи в переменное. Автономный сигнал рассчитан прежде всего на совместимые импульсные блоки питания; для нагрузки, которой необходима чистая синусоида, пригодность проверяют отдельно. Конструктивные элементы выполняют следующие функции:
- входной узел ограничивает последствия аварийного тока,
- фильтр ослабляет высокочастотные сетевые помехи,
- регулятор компенсирует часть длительных отклонений напряжения,
- зарядный модуль поддерживает готовность аккумулятора,
- контроллер оценивает входные параметры и состояние силовых цепей,
- инвертор питает нагрузку при отсутствии допустимого сетевого источника,
- коммутатор переводит выход между сетевым и резервным трактами,
- сигнализация отображает режимы и предупреждает о неисправностях.
При размещении исключают перекрытие вентиляции, влагу, проводящую пыль и источники тепла. После холода ИБП выдерживают в помещении, затем заряжают. Тест под известной нагрузкой помогает выявить потерю емкости, но глубокие разряды ускоряют старение батареи.
Принцип работы
При допустимом входном напряжении нагрузка питается от сети, а зарядный модуль восполняет саморазряд и энергию предыдущего цикла. Контроллер сопоставляет измерения с заданными порогами. Если отклонение устраняется регулировкой, трансформатор меняет коэффициент передачи без вовлечения аккумулятора. Если напряжение покидает корректируемый диапазон, схема отключает сетевой тракт и запускает инвертор. Переключение занимает конечное время, поэтому блок питания нагрузки должен выдерживать такую паузу. Батарея питает выход до восстановления сети, достижения порога разряда или срабатывания защиты. При перегрузке контроллер выдает предупреждение, а при опасном превышении отключает выход. Последовательность преобразования и контроля включает:
- измерение входного напряжения и оценку его допустимости,
- фильтрацию помех при нормальном питании,
- ступенчатую коррекцию умеренных сетевых отклонений,
- автоматическое включение инвертора при аварии,
- контроль тока нагрузки и остаточного заряда,
- предупреждение пользователя о работе от батареи,
- защитное завершение разряда при критическом уровне,
- обратный переход и возобновление заряда после нормализации сети.
Продолжительность резерва нельзя рассчитывать только по номиналу 1000 ВА. Определяют активное и реактивное потребление, вводят запас и учитывают потери инвертора. Отдаваемая емкость снижается при большом токе, низкой температуре и старении. Если встроенной батареи недостаточно, применяют систему, рассчитанную на внешние модули, а не изменяют цепь NNB-1000.
Таким образом, ExeGate NNB-1000 защищает электронную нагрузку от исчезновения питания, глубоких отклонений напряжения, перегрузки и части помех. Линейно-интерактивная схема сохраняет батарею при корректируемых просадках, а автоматическое переключение поддерживает совместимое оборудование во время краткой аварии. Надежность зависит от запаса мощности, охлаждения и состояния аккумулятора. Компания «Олниса» осуществляет поставку источников бесперебойного питания ExeGate NNB-1000 и другого промышленного оборудования на территории России.
