Электропривод ESBE ARA 600 — точное управление регулирующими клапанами

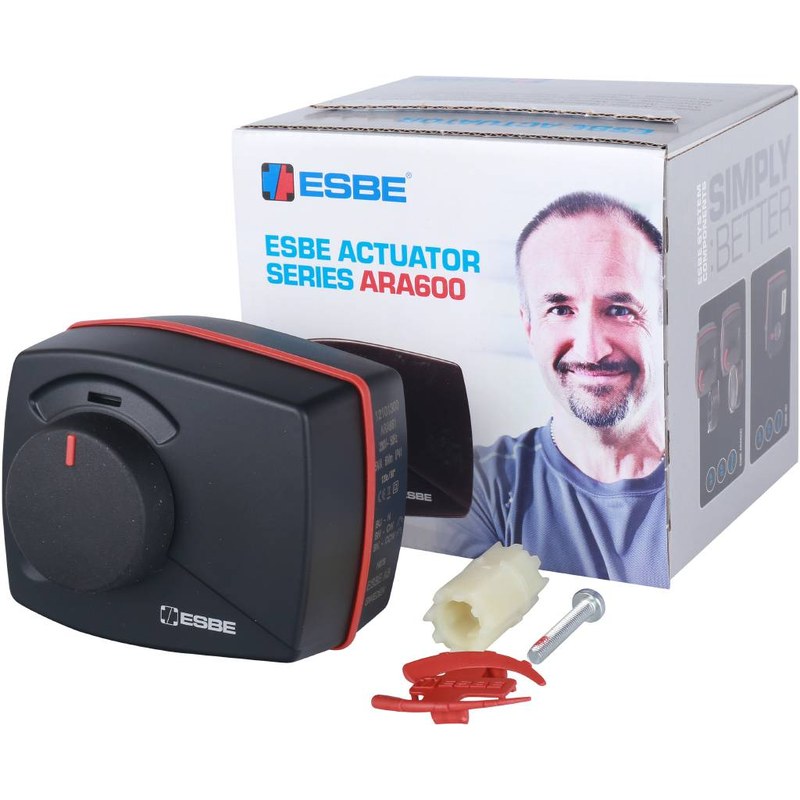

ESBE ARA 600 — серия компактных поворотных электроприводов для автоматизации смесительных и распределительных клапанов в системах отопления и теплоснабжения. Привод преобразует электрическую команду регулятора в угловое перемещение штока в пределах 90. Семейство включает двухпозиционные, трехпозиционные и пропорциональные исполнения. ARA 600 является обозначением серии, внутри которой используются отдельные модели и каталожные номера.
Технические характеристики
Модификации различаются по напряжению питания, управляющему сигналу, времени полного хода и наличию вспомогательного контакта. Примеры: ARA641 — 12101100, ARA643 — 12100100, пропорциональная ARA639 — 12520100. Они включают следующее:
- рабочий угол поворота — 90,
- максимальный крутящий момент большинства исполнений — 6 Н·м,
- для отдельных быстрых двухпозиционных версий максимальный момент — 3 Н·м,
- питание трехпозиционных моделей — 24 или 230 В AC,
- питание пропорциональных моделей — 24 В AC/DC,
- степень защиты корпуса — IP41,
- класс электрической защиты — II,
- масса типового исполнения — около 0,4 кг,
- температура окружающей среды — от −5 до +55 C.
Трехпозиционные версии получают команды на вращение в двух направлениях. При снятии сигнала двигатель останавливается, а клапан сохраняет положение:
- напряжение питания — 24 ±10 % В AC или 230 ±10 % В AC,
- частота — 50 Гц,
- управляющий сигнал — трехпозиционный SPDT,
- время хода на 90 — 30, 60, 120 или 240 с,
- предельный момент — 6 Н·м,
- потребление версии 24 В — 3 ВА,
- потребление версии 230 В — 5 ВА.
Двухпозиционные модификации предназначены для перехода между крайними положениями. Для них применяется питание 230 В AC, а время поворота составляет 15, 30 или 60 с. Исполнения с ходом 15 с развивают до 3 Н·м; версии на 30 и 60 с рассчитаны на момент до 6 Н·м. Пропорциональные приводы получают аналоговый сигнал. Для ARA639 предусмотрены 0–10 В, 2–10 В, 0–20 мА и 4–20 мА, время перемещения — 15, 30, 60 или 120 с.
Конструктивные особенности

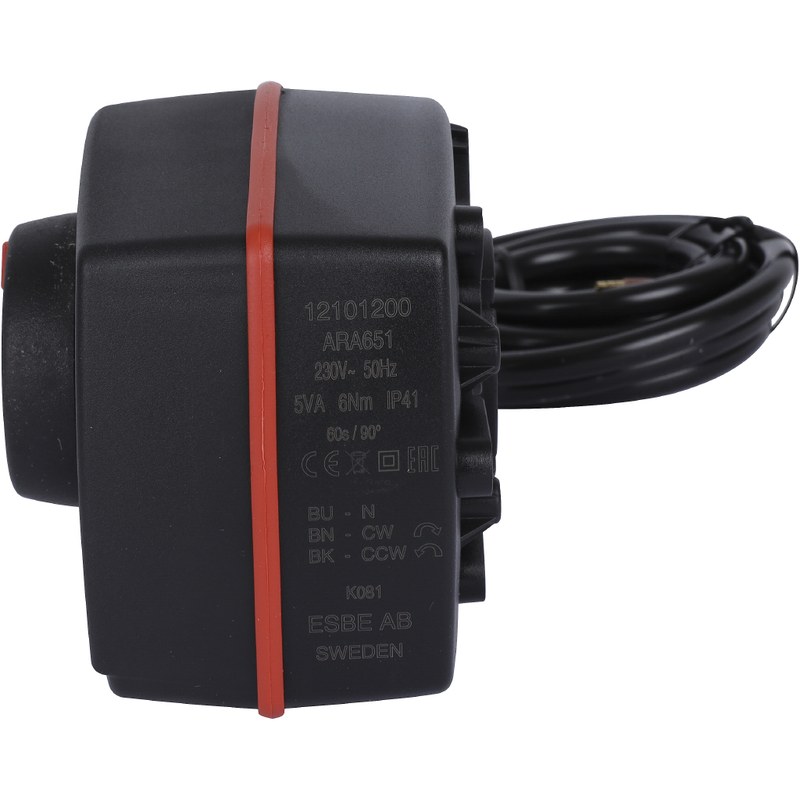

В корпусе ARA 600 размещены электродвигатель, редуктор, выходной узел, элементы ограничения хода и электрическая часть. Редуктор снижает частоту вращения двигателя и создает момент для поворота клапана. Рабочий сектор соответствует четверти оборота арматуры. На корпусе расположен механизм ручного управления, позволяющий временно вывести привод из автоматического режима и изменить положение клапана. Компактная компоновка подходит для тепловых пунктов и гидравлических узлов с ограниченным пространством. Индикация положения обеспечивает визуальный контроль угла. Вспомогательный выключатель может быть установлен заранее либо применяться как отдельный комплект; его контакт используется для сигнализации положения или межблочных зависимостей.
Принцип работы
В трехпозиционной схеме контроллер подает напряжение на цепь требуемого направления вращения. Продолжительность команды определяет величину перемещения, после снятия сигнала движение прекращается. В двухпозиционном режиме привод переходит к одному из крайних положений, соответствующему открытию, закрытию или перенаправлению потока. В пропорциональной системе электроника интерпретирует входное напряжение или ток как заданное положение. Вал перемещается до соответствующего угла, что позволяет непрерывно изменять степень открытия или коэффициент смешения:
- изменение угла клапана задается электрическим сигналом регулятора,
- двигатель передает вращение через понижающий редуктор,
- выходной узел поворачивает шток в пределах 90,
- конечные положения ограничиваются конструкцией привода,
- в ручном режиме позиция изменяется механически,
- после возврата в автоматический режим движение определяется входной командой.
Применение и эксплуатация
Со смесительным клапаном поворот рабочего органа изменяет соотношение потоков с разной температурой. Контроллер получает сигнал датчика и перемещает привод в требуемую позицию. Это позволяет поддерживать температуру подачи или режим вторичного контура. С распределительным клапаном привод меняет направление потока. Время хода влияет на устойчивость регулирования. Слишком быстрый привод в инерционном контуре может вызвать колебания регулируемой величины, а медленный снижает быстродействие. Поэтому динамику согласуют с характеристиками клапана, регулятора и объекта управления. Степень защиты IP41 предполагает установку без прямого воздействия струй воды. Перед запуском проверяют свободный ход клапана, фиксацию, напряжение питания, направление вращения и реакцию на команды. Заклинивание арматуры повышает нагрузку на редуктор.
Таким образом, ESBE ARA 600 — серия поворотных электроприводов для автоматизации смесительной и распределительной арматуры. Различные варианты управления, рабочий угол 90, крутящий момент до 6 Н·м, несколько значений времени хода и ручное позиционирование позволяют интегрировать оборудование в инженерные системы с разной логикой регулирования. Эксплуатация требует согласования модификации с клапаном, напряжением питания, типом сигнала и динамикой процесса. Компания «Олниса» осуществляет поставку промышленного оборудования ESBE, включая электроприводы серии ARA 600 и совместимые компоненты для инженерных систем.
