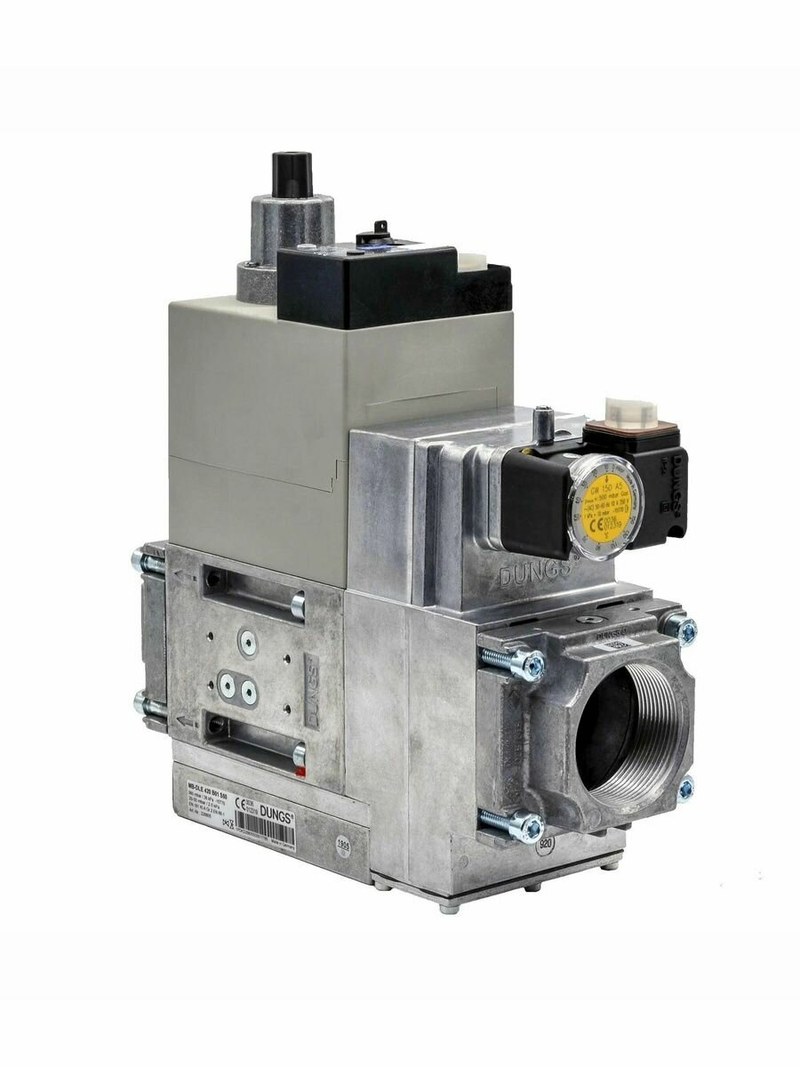

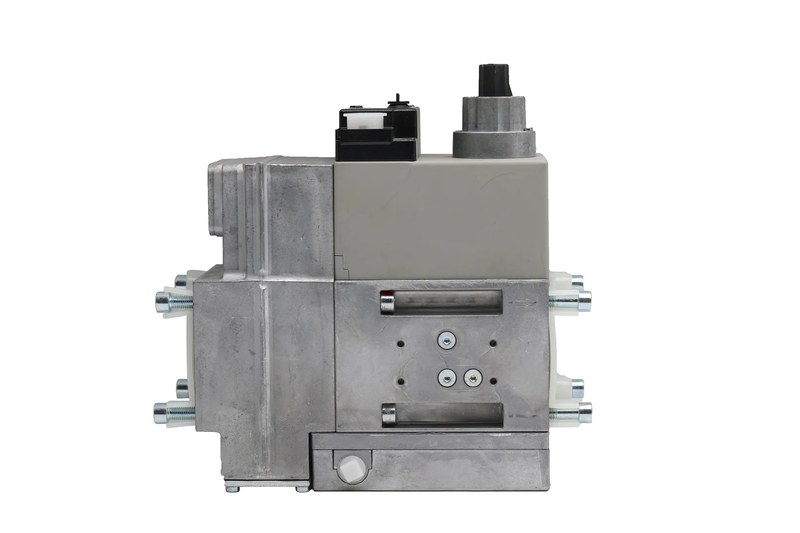

Газовый мультиблок DUNGS MB-DLE 415 B01 S20 226799 — комплексное управление подачей газа к горелке

DUNGS MB-DLE 415 B01 S20 226799 — многофункциональный газовый блок, объединяющий в общем корпусе несколько элементов, необходимых для подготовки, регулирования и безопасной подачи топлива к горелочному оборудованию. Вместо монтажа фильтра, регулятора и запорной арматуры отдельными узлами система получает компактный модуль с заранее согласованной внутренней гидравлической схемой.

Технические характеристики

Основные параметры DUNGS MB-DLE 415 B01 S20 226799:

• бренд — DUNGS,
• категория — газовый мультиблок,
• артикул — 226799,
• модель — MB-DLE 415 B01 S20,
• серия — GasMultiBloc,
• режим работы — одноступенчатый,
• максимальное рабочее давление — 360 мбар,
• диапазон выходного давления — 4–20 мбар,
• присоединение — Rp 1 1/2,
• питание — 230 В AC,
• встроенный фильтр — предусмотрен,
• регулятор давления — встроенный,
• количество автоматических клапанов — 2,
• исполнение второй ступени — медленное открытие, быстрое закрытие,
• регулировка основного расхода — предусмотрена,
• степень защиты — IP54,
• допустимая температура окружающей среды — от −15 до +70 °C,
• назначение — регулирование и безопасное управление подачей газа.

Особенности конструкции

Главная конструктивная идея MB-DLE 415 B01 состоит в объединении функций нескольких элементов газовой рампы в единой арматуре. Газ последовательно проходит через фильтрующий участок, регулятор и две запорные ступени, поэтому каждый этап подготовки топлива происходит внутри одного компактного узла. Фильтр задерживает твердые частицы, которые могли бы нарушить работу регулятора или ухудшить плотность клапанных седел. Возможность обслуживания фильтрующей части облегчает регламентные работы при продолжительной эксплуатации установки. Регулятор преобразует нестабильное входное давление в более устойчивое выходное значение, необходимое горелочному устройству. В исполнении S20 рабочая настройка находится в низком диапазоне давления, характерном для многих промышленных и коммерческих газовых горелок.

Принцип работы

Когда установка находится в состоянии останова, обе запорные ступени DUNGS MB-DLE 415 B01 S20 226799 закрыты. Газ, поступающий к входу модуля, не может пройти к горелке до момента получения разрешения от системы управления. Перед клапанами поток проходит через фильтрующий участок. Затем регулятор давления формирует требуемое значение на выходной стороне, компенсируя допустимые колебания входных условий. После подтверждения готовности горелки автоматика активирует электромагнитные приводы. Первый клапан открывает проход оперативно. Вторая ступень перемещается с задержкой, обеспечивая постепенное увеличение пропускного сечения.

Области применения

Газовый блок DUNGS MB-DLE 415 B01 S20 востребован в следующих объектах:

• котельные установки,
• промышленные газовые горелки,
• теплогенераторы,
• сушильные камеры,
• печи технологического нагрева,
• установки термической обработки,
• газовые воздухонагреватели,
• коммерческие отопительные системы,
• оборудование пищевых производств,
• горелочные устройства производственных линий,
• автоматизированные газовые рампы,
• технологические системы контролируемого сжигания топлива.

Компания «Олниса» поставляет газовые мультиблоки DUNGS MB-DLE 415 B01 S20 с артикулом 226799 для комплектации и обслуживания горелочного оборудования. При подготовке заказа предоставляются технические консультации по присоединению, диапазону регулирования давления, электрическому исполнению и совместимости мультиблока с параметрами конкретной установки. Доставка оборудования организуется оперативно по всей стране.

Преимущества

К общим преимуществам газовых блоков DUNGS относятся:

• надежность при непрерывной промышленной эксплуатации,
• компактное объединение нескольких функций,
• высокий уровень эксплуатационной безопасности,
• стабильность параметров подачи газа,
• плавное поведение системы при запуске,
• удобство компоновки газовой рампы,
• снижение количества отдельных соединений,
• практичность технического обслуживания,
• простота интеграции с горелочной автоматикой,
• долговечность при корректных условиях работы,
• универсальность для разных теплотехнических объектов,
• предсказуемая работа защитных механизмов.

Таким образом, DUNGS MB-DLE 415 B01 S20 226799 — газовый мультиблок, в котором функции фильтрации, регулирования давления и автоматического отсечения топлива реализованы в одном корпусе. Такое устройство сокращает количество отдельных компонентов газовой рампы и формирует функционально законченный узел подготовки топлива.
