Портативный осциллограф Fluke 123B 4755667 серии 120B — мобильная диагностика электрических сигналов

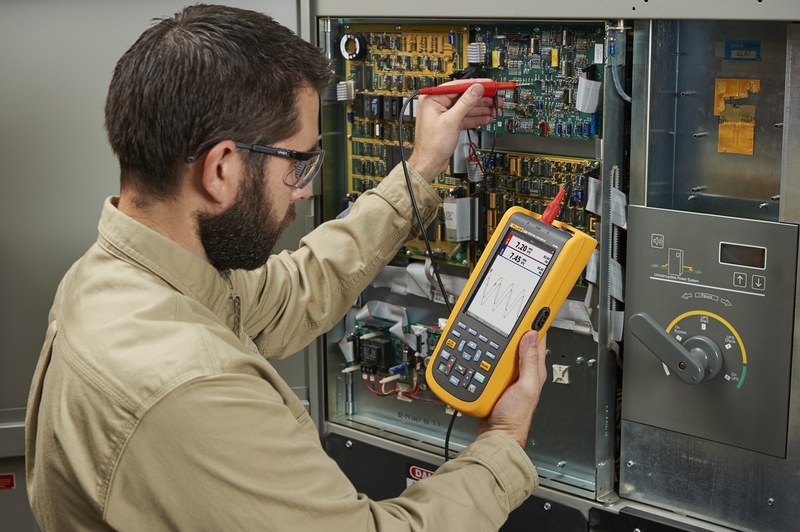

Fluke 123B 4755667 — промышленный портативный осциллограф семейства ScopeMeter 120B, объединяющий функции двухканального осциллографа, цифрового измерительного прибора и регистратора длительных процессов. Такое сочетание рассчитано на поиск неисправностей непосредственно возле работающего электрического или электромеханического оборудования, когда одного числового измерения недостаточно и требуется увидеть форму исследуемого сигнала.

Технические характеристики

Основные параметры портативного осциллографа Fluke 123B с артикулом 4755667 можно представить следующим образом:

• бренд — Fluke,
• категория — портативный промышленный осциллограф ScopeMeter,
• артикул / Part# — 4755667,
• модель — 123B/NA,
• серия — 120B,
• количество измерительных входов — 2,
• полоса пропускания — до 20 МГц,
• время нарастания без щупов и измерительных проводов — менее 17,5 нс,
• чувствительность — от 5 мВ до 200 В на деление,
• входное сопротивление без измерительных принадлежностей — 1 МОм // 20 пФ,
• частота дискретизации для повторяющихся сигналов — до 4 Гвыб/с,
• частота дискретизации в реальном времени — до 40 Мвыб/с,
• режимы развертки — Normal, Single и Roll,
• автоматическая настройка запуска — Connect-and-View,
• автоматический анализ сигнала — IntellaSet,
• запись измерительных значений — предусмотрена,
• запись осциллограмм — предусмотрена,
• внутренняя память — до 20 наборов данных,
• дисплей — цветной TFT с диагональю 5,7 дюйма,
• разрешение экрана — 640 × 480 точек,
• аккумулятор — Li-Ion 10,8 В BP290,
• продолжительность автономной работы — около 7 часов при половинной яркости подсветки,
• степень защиты корпуса — IP51,
• категория измерений — CAT IV 600 В / CAT III 750 В,
• максимальное входное напряжение — 600 В RMS CAT IV,
• габариты — 259 × 132 × 55 мм,
• масса с аккумулятором — около 1,4 кг.

Особенности конструкции

Архитектура Fluke 123B построена вокруг двух независимых измерительных входов, что дает возможность наблюдать два электрических процесса одновременно и сопоставлять их непосредственно на одном экране. Такой формат полезен, например, при сравнении управляющего и выходного сигналов, оценке работы источника питания либо диагностике взаимодействующих участков электрической схемы. Вместо классической схемы управления настольного осциллографа здесь используется автоматизированная настройка. Connect-and-View анализирует поступающую форму сигнала и самостоятельно корректирует временную базу, амплитудный диапазон и параметры запуска.

Принцип работы

После подключения Fluke 123B 4755667 к исследуемой электрической цепи входной тракт принимает напряжение и приводит его уровень к диапазону, пригодному для цифровой обработки. Аналого-цифровая система выполняет последовательное преобразование сигнала, после чего прибор строит зависимость напряжения от времени на экране. При работе с периодическими процессами важное значение имеет синхронизация. Если запуск осциллографа выбран неправильно, форма будет перемещаться по экрану и затруднит анализ. В Fluke 123B эту задачу берет на себя Connect-and-View: система распознает особенности сигнала и автоматически устанавливает параметры запуска, добиваясь устойчивого изображения. Два входных канала дают возможность одновременно следить за разными точками схемы.

Области применения

Практическими направлениями использования Fluke 123B 4755667 являются:

• диагностика промышленного электрооборудования,
• обслуживание электрических приводов,
• проверка управляющих сигналов,
• поиск периодических и случайных неисправностей,
• анализ работы источников питания,
• контроль силовой электроники,
• обслуживание систем промышленной автоматики,
• проверка датчиков и исполнительных цепей,
• диагностика оборудования непосредственно на производственной площадке,
• анализ пусковых и переходных процессов,
• контроль электромеханических систем,
• сервисное обслуживание машин и установок,
• наблюдение за изменением параметров в течение длительного времени.

Компания «Олниса» организует поставку портативных осциллографов Fluke 123B с артикулом 4755667 и другого профессионального измерительного оборудования. При подготовке заказа можно получить техническую консультацию по полосе пропускания, количеству каналов, измерительным режимам, комплектности и соответствию прибора предполагаемым диагностическим задачам. Компания оперативно обрабатывает заказы и обеспечивает доставку оборудования по всей стране.

Преимущества

Среди эксплуатационных достоинств Fluke 123B можно отметить:

• надежность при постоянной профессиональной эксплуатации,
• удобство проведения измерений непосредственно возле оборудования,
• универсальность при решении электротехнических и диагностических задач,
• сокращение времени на подготовку прибора к измерению,
• простое получение стабильной осциллограммы,
• наглядное представление быстро меняющихся процессов,
• возможность совмещать несколько видов диагностики одним устройством,
• практичность при поиске редких и непостоянных неисправностей,
• комфортную автономную работу на объекте,
• защищенную конструкцию для промышленной среды,
• удобство накопления результатов для последующего анализа,
• компактность по сравнению со стационарной измерительной аппаратурой,
• стабильность работы при регулярном сервисном применении,
• долговечность при соблюдении штатных условий эксплуатации.

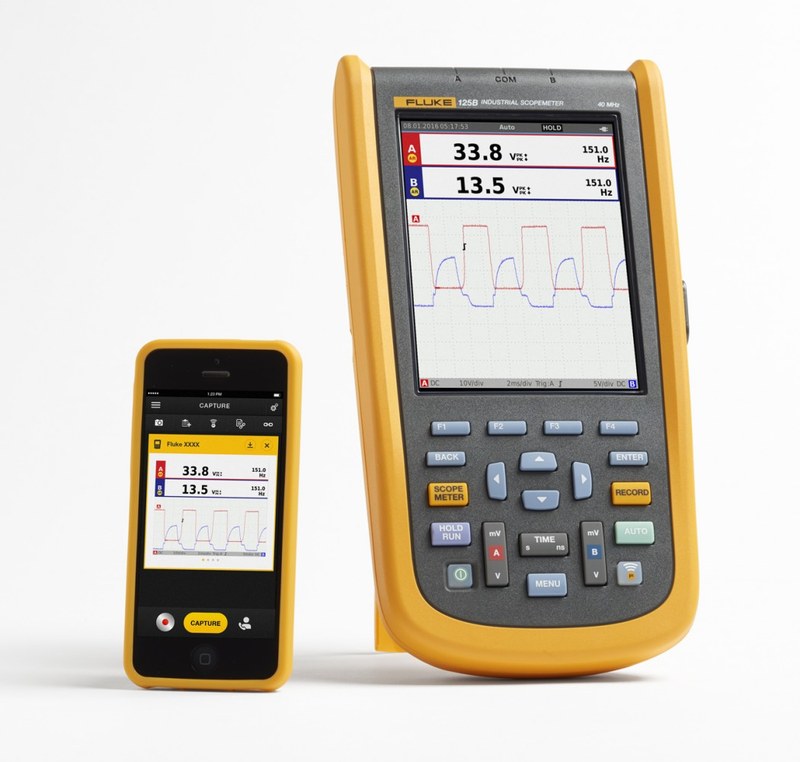

Fluke 123B 4755667 серии 120B — переносной промышленный ScopeMeter, совмещающий двухканальный осциллограф, измерительный прибор и регистратор. Конкретное исполнение имеет полосу 20 МГц, цветной дисплей, автоматическую систему запуска Connect-and-View, интеллектуальную обработку IntellaSet и аккумуляторное питание.
