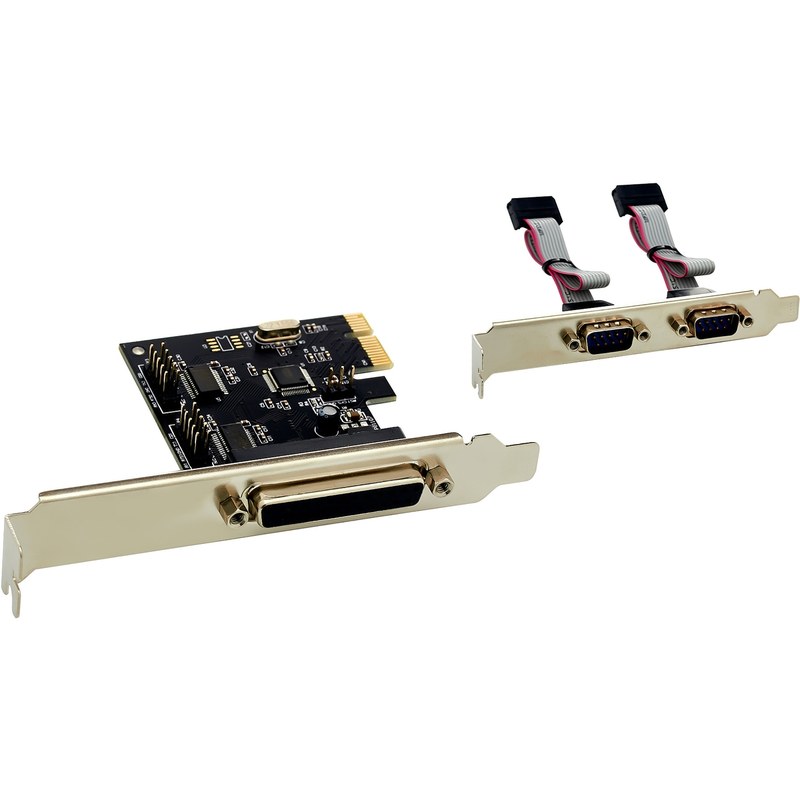

Контроллер расширения ExeGate EXE-303 EX281226 — дополнительные COM- и LPT-интерфейсы для компьютерных систем

ExeGate EXE-303 EX281226 — комбинированный контроллер расширения, предназначенный для оснащения персонального или промышленного компьютера дополнительными последовательными и параллельными интерфейсами. Плата устанавливается в разъем PCI Express и позволяет получить аппаратные порты, востребованные при подключении специализированной периферии, средств автоматизации, контрольно-измерительного оборудования и устройств, рассчитанных на традиционные интерфейсы RS-232 и IEEE 1284.

Технические характеристики

Ниже рассмотрим основные параметры контроллера ExeGate EXE-303 с P/N EX281226:

• бренд — ExeGate,
• категория — контроллер расширения COM/LPT,
• P/N — EX281226,
• модель — EXE-303,
• чипсет — WCH382L,
• интерфейс подключения — PCI-E x1,
• версия интерфейса — PCI-E 1.1,
• количество последовательных портов RS-232 — 2,
• количество параллельных интерфейсов IEEE 1284 — 1,
• внешние разъемы — 2 × DB9 и 1 × DB25,
• максимальная скорость последовательной передачи данных — до 2 Мбит/с,
• поддерживаемые UART-функции — 16C550, 16C552, 16C554 и 16C750,
• режимы параллельного интерфейса — SPP, PS/2, EPP и ECP,
• поддержка низкопрофильных систем — предусмотрена,
• совместимые операционные системы — Windows 10, Windows 11, Windows Server 2016, Windows Server 2019, Windows Server 2022 и Linux,
• размер платы — 120 × 70 × 20 мм,
• масса брутто — 70 г,
• назначение — расширение набора последовательных и параллельных интерфейсов компьютера.

Особенности конструкции

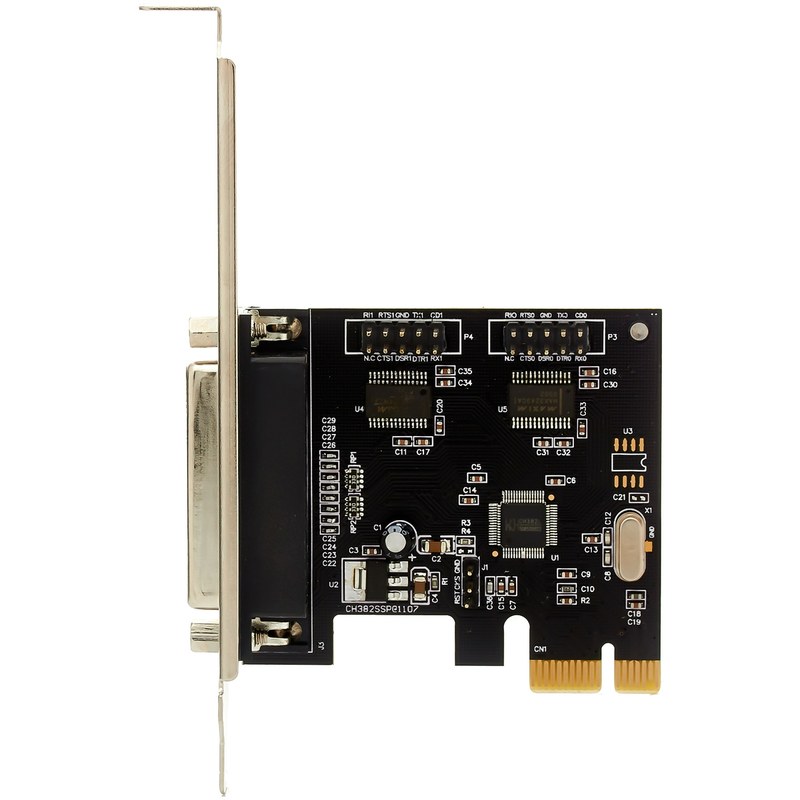

ExeGate EXE-303 представляет собой компактную печатную плату расширения, на которой размещен специализированный чип WCH382L и электронные компоненты, отвечающие за обмен данными между системной шиной компьютера и внешними интерфейсами. Такое устройство позволяет организовать дополнительные аппаратные каналы без использования внешних преобразователей, занимающих USB-разъемы или требующих отдельного размещения рядом с компьютером. Подключение платы к системной логике выполняется через PCI Express x1. Этот интерфейс обеспечивает обмен данными с материнской платой, а контроллер WCH382L преобразует поступающие команды и данные в формат, необходимый для последовательных и параллельного портов.

Принцип работы

После установки ExeGate EXE-303 EX281226 в слот PCI Express операционная система определяет контроллер как дополнительное устройство ввода-вывода. Для корректного взаимодействия используются соответствующие драйверы, после чего системе становятся доступны новые аппаратные порты. Когда прикладная программа отправляет данные через один из COM-интерфейсов, информация сначала передается по системной шине PCI Express на контроллер WCH382L. Чип обрабатывает поступивший поток и преобразует его в последовательность, соответствующую интерфейсу RS-232. Далее сигнал поступает через выбранный разъем DB9 к подключенному оборудованию. Передача в обратном направлении выполняется по аналогичному принципу.

Области применения

Ключевыми направлениями использования ExeGate EXE-303 EX281226 являются:

• промышленные компьютерные системы,
• рабочие станции со специализированной периферией,
• системы автоматизации,
• контрольно-измерительные комплексы,
• оборудование с интерфейсом RS-232,
• устройства с параллельным подключением IEEE 1284,
• кассовые и учетные системы,
• диагностические комплексы,
• лабораторное оборудование,
• производственные рабочие места,
• системы сбора и передачи данных,
• модернизация компьютеров без встроенных COM- и LPT-портов,
• технические комплексы с оборудованием разных поколений.

Компания «Олниса» осуществляет поставку контроллеров расширения ExeGate EXE-303 с P/N EX281226 и другого компьютерного и промышленного оборудования бренда. При оформлении заказа можно получить техническую консультацию по интерфейсам, совместимости, количеству портов, поддерживаемым операционным системам и другим параметрам изделия. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране, что позволяет комплектовать рабочие станции и специализированные компьютерные системы необходимыми компонентами.

Преимущества

Ключевыми преимуществами ExeGate EXE-303 являются:

• надежность при регулярной эксплуатации,
• удобство расширения функциональности компьютера,
• практичность при модернизации существующих систем,
• совместимость с распространенной специализированной периферией,
• универсальность для различных технических задач,
• возможность сохранения работоспособности оборудования предыдущих поколений,
• стабильный аппаратный обмен данными,
• простота интеграции в подходящую компьютерную платформу,
• удобство эксплуатации нескольких внешних устройств,
• компактность конструкции,
• гибкость применения в профессиональных системах,
• минимальная потребность в дополнительном внешнем оборудовании,
• пригодность для офисных и промышленных компьютерных комплексов,
• долговечность при соблюдении штатных условий эксплуатации.

Таким образом, ExeGate EXE-303 EX281226 — контроллер расширения COM/LPT, позволяющий добавить к компьютеру два последовательных интерфейса RS-232 и один параллельный порт IEEE 1284. Плата использует шину PCI Express x1, построена на базе чипа WCH382L и предназначена для взаимодействия с периферией, которой необходимы традиционные аппаратные интерфейсы. Такое решение востребовано при модернизации рабочих станций, сохранении совместимости с существующим оборудованием и построении технических комплексов, в которых современные компьютерные платформы должны взаимодействовать с устройствами предыдущих поколений.
