Клемма с предохранителем DEGSON DC4-HE 11020000045 — компактная защита цепей на DIN-рейке

DEGSON DC4-HE 11020000045 — винтовая клемма с держателем плавкого предохранителя, предназначенная для коммутации и одновременной защиты электрических цепей в шкафах управления, распределительных сборках и системах промышленной автоматизации. Устройство монтируется на стандартную DIN-рейку и позволяет объединить соединительную функцию обычной клеммы с возможностью установки сменного защитного элемента.

Технические характеристики

Основные параметры предохранительной клеммы DEGSON DC4-HE с артикулом 11020000045:

• бренд — DEGSON,
• категория — клемма с держателем предохранителя для DIN-рейки,
• артикул — 11020000045,
• модель — DC4-HE,
• тип соединения — винтовой,
• количество точек подключения — 2,
• количество электрических потенциалов — 1,
• тип предохранителя — стеклянный или керамический,
• типоразмер плавкой вставки — 5 × 20 мм,
• номинальное напряжение по IEC — 500 В,
• номинальный ток по IEC — 6,3 А,
• импульсное выдерживаемое напряжение — 6 кВ,
• длина — 58 мм,
• высота корпуса — 46,5 мм,
• материал изоляции — полиамид PA,
• класс огнестойкости изоляции — UL 94 V0,
• цвет — черный,
• варианты DIN-рейки — NS 35/7,5 и NS 35/15,
• рабочая температура — от −40 до +105 °C с учетом кривой снижения нагрузки.

Особенности конструкции

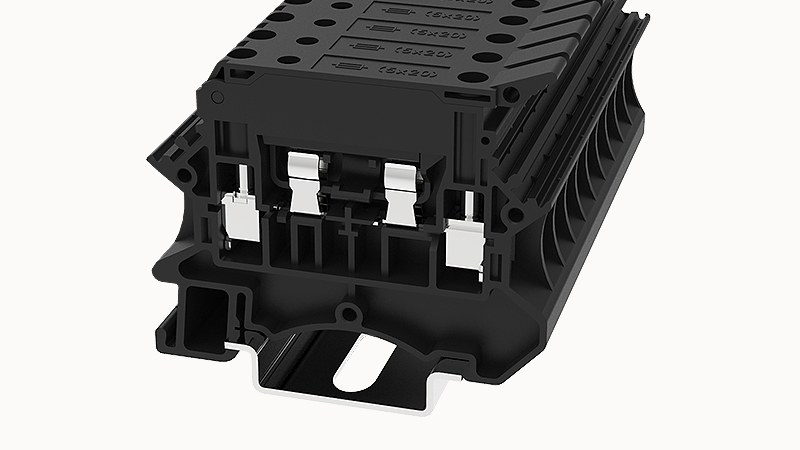

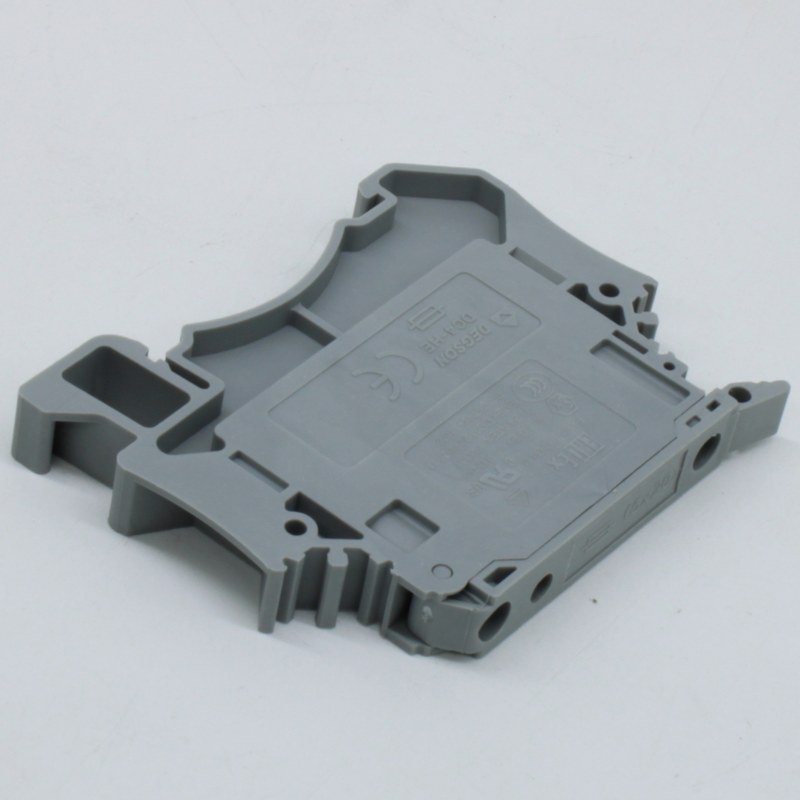

Конструкция DEGSON DC4-HE отличается от стандартной проходной клеммы наличием встроенного отсека для плавкой вставки. Предохранитель включается последовательно в электрическую цепь, поэтому при превышении допустимого тока он разрывает соединение и ограничивает воздействие аварийного режима на защищаемое оборудование. Корпус изготовлен из изоляционного полиамида с классом горючести V0. Внутренние токоведущие элементы размещены таким образом, чтобы обеспечить устойчивое электрическое соединение и одновременно сохранить возможность быстрого доступа к сменному предохранителю. Для фиксации проводника используется стальной винтовой зажим. После зачистки жила вводится в контактную зону и прижимается винтом к токоведущему элементу. Такое решение хорошо подходит для шкафной сборки, поскольку соединение можно визуально проконтролировать и при необходимости повторно затянуть во время технического обслуживания.

Принцип работы

После подключения проводников DEGSON DC4-HE 11020000045 становится последовательным элементом защищаемой цепи. Электрический ток проходит через входной контакт, внутренний токоведущий узел, плавкую вставку и далее поступает на второй зажим. При нормальной нагрузке металлический элемент предохранителя сохраняет целостность, поэтому цепь остается замкнутой. Клемма в этом режиме одновременно выполняет функцию электрического соединения и держателя защитной вставки. Если ток превышает допустимое для установленного предохранителя значение, его плавкий элемент нагревается и разрушается. Электрическая связь между входом и выходом прерывается, что помогает локализовать неисправность в конкретной ветви и не допустить дальнейшего протекания аварийного тока.

Области применения

Клемма DEGSON DC4-HE 11020000045 подходит для следующих задач:

• шкафы промышленной автоматизации,
• цепи управления оборудованием,
• системы распределения вспомогательного питания,
• защита измерительных цепей,
• панели управления производственными установками,
• шкафы КИПиА,
• распределительные электротехнические сборки,
• системы контроля и сигнализации,
• низкотоковые цепи автоматики,
• защита отдельных каналов питания,
• системы управления приводами,
• машиностроительное оборудование,
• энергетические установки,
• модульные клеммные сборки на DIN-рейке.

Компания «Олниса» поставляет предохранительные клеммы DEGSON DC4-HE с артикулом 11020000045 и другие компоненты для промышленной электротехники и автоматизации. При подготовке заказа можно получить техническую консультацию по типу подключения, допустимому сечению проводников, совместимым предохранителям, монтажным аксессуарам и особенностям применения изделия в конкретной электрической сборке. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

К эксплуатационным достоинствам DEGSON DC4-HE относятся:

• надежность электрического соединения,
• долговечность при регулярной эксплуатации,
• удобное объединение коммутации и защиты в одном модуле,
• компактность при формировании клеммных рядов,
• простота замены защитного элемента,
• понятная организация электрического шкафа,
• удобство технического обслуживания,
• возможность быстрого определения защищаемой цепи,
• практичность для серийной шкафной сборки,
• совместимость со стандартной монтажной инфраструктурой,
• устойчивость к типичным промышленным условиям,
• гибкость при построении многоканальных схем,
• простота расширения существующей клеммной сборки,
• стабильность работы при корректном монтаже.

Таким образом, DEGSON DC4-HE 11020000045 — предохранительная винтовая клемма для монтажа на DIN-рейку, совмещающая соединение проводников и установку плавкой вставки 5 × 20 мм. Конструкция рассчитана на номинальный ток 6,3 А, предусматривает работу с различными типами проводников и позволяет формировать компактные защищенные цепи внутри шкафа автоматики. Модульное исполнение упрощает обслуживание отдельных каналов, а возможность использования перемычек, торцевых крышек и маркировочных элементов позволяет создавать аккуратные клеммные сборки для серийных и индивидуальных проектов.
