Коммутатор Eltex MES3324 10685405 с VPC — отказоустойчивая агрегация сетевых каналов

Eltex MES3324 10685405 — управляемый L3-коммутатор агрегации, который может использовать технологию VPC для построения отказоустойчивых сетевых соединений. VPC, также известная как MLAG, позволяет распределить один агрегированный канал между двумя отдельными коммутаторами. Такое решение применяется там, где отказ одного устройства или одного физического соединения не должен приводить к полной потере связи. Два MES3324 формируют согласованную пару и для подключенного оборудования фактически работают как единый логический узел. Модель подходит для уровня агрегации корпоративной сети, подключения серверов, распределительных коммутаторов и других участков инфраструктуры с повышенными требованиями к доступности.

Технические характеристики

Основные параметры Eltex MES3324 10685405:

• тип устройства — управляемый L3-коммутатор,
• артикул РРПП — 10685405,
• медные порты — 20 × 10/100/1000BASE-T,
• комбинированные порты — 4 × 1G,
• оптические интерфейсы — 4 × SFP+/SFP 10G/1G,
• порт управления OOB — 1 × Gigabit Ethernet,
• поддержка LAG и LACP — предусмотрена,
• поддержка VPC/MLAG — предусмотрена,
• максимальное количество LAG — до 48,
• монтаж — 19-дюймовая стойка, 1U.

Особенности конструкции

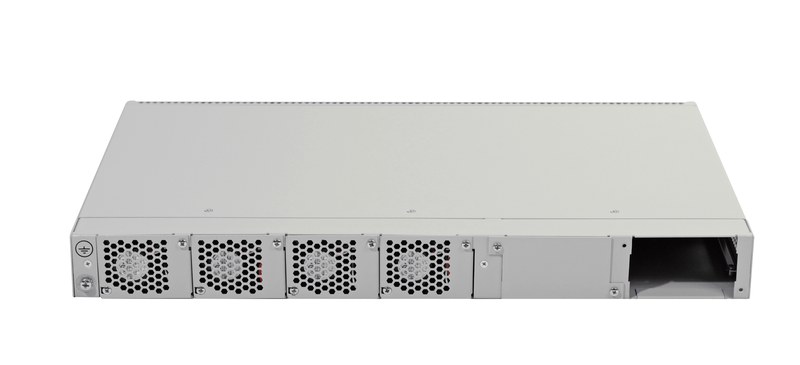

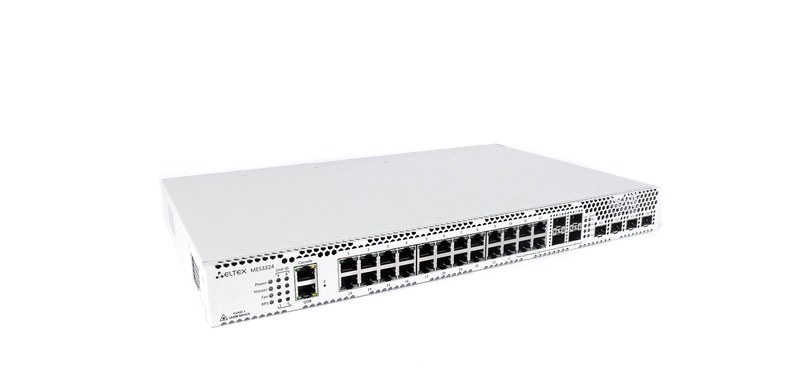

Eltex MES3324 10685405 выполнен в стоечном корпусе высотой 1U. Передняя панель объединяет медные Gigabit Ethernet, комбинированные интерфейсы и отдельные SFP+/SFP-порты, что позволяет одновременно использовать медные и оптические подключения. Для построения VPC применяются два независимых коммутатора MES3324. Между ними формируется специальное межкоммутаторное соединение Peer-Link, по которому устройства согласуют состояние логической пары. Дополнительно используется механизм Peer Keepalive для проверки доступности соседнего коммутатора. Внутри VPC-домена одному устройству назначается роль Primary, второму — Secondary. Такая архитектура сохраняет физическую независимость двух коммутаторов, но позволяет подключенному оборудованию работать с ними как с единым агрегированным узлом.

Принцип работы

Обычный LAG формируется из нескольких портов одного коммутатора. В VPC физические линии одного логического канала находятся уже на двух разных устройствах. Например, коммутатор доступа можно соединить двумя uplink-линиями: одну подключить к первому Eltex MES3324 10685405, вторую — ко второму. На стороне подключенного оборудования обе линии объединяются в один Port-Channel. В нормальном режиме трафик способен проходить через оба соединения. Это позволяет использовать доступную полосу каналов без необходимости держать второй путь исключительно в резерве. Если один физический линк становится недоступным, агрегированное соединение продолжает функционировать через оставшийся канал. При отказе одного из двух MES3324 связь также может сохраняться через второй коммутатор VPC-пары. Благодаря этому устраняется зависимость от единственной точки подключения. Peer-Link обеспечивает согласование работы устройств и обмен необходимой служебной информацией. Peer Keepalive помогает определить состояние второго участника и корректно отработать аварийную ситуацию. Роли Primary и Secondary задают порядок взаимодействия внутри пары. Если основной коммутатор становится недоступным, второе устройство способно продолжить обслуживание сетевых соединений. VPC особенно полезен на участках, где требуется одновременно резервировать и линии, и активное сетевое оборудование.

Области применения

Ключевыми направлениями применения Eltex MES3324 10685405 с VPC являются:

• уровень агрегации корпоративной сети,
• подключение серверов двумя независимыми каналами,
• резервирование uplink-соединений,
• соединение коммутаторов доступа,
• серверные помещения,
• центры обработки данных,
• распределенные Ethernet-сети,
• промышленная сетевая инфраструктура,
• создание отказоустойчивого сетевого ядра,
• резервирование активного оборудования,
• объединение нескольких физических каналов,
• модернизация существующих сетей Eltex.

Компания «Олниса» помогает организовать закупку коммутаторов Eltex MES3324 с артикулом 10685405 для корпоративных, промышленных и операторских сетей. При оформлении заказа можно уточнить аппаратную конфигурацию устройства и необходимую комплектацию. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране. Через «Олниса» можно приобрести коммутаторы Eltex и совместимые компоненты в рамках одной поставки.

Преимущества

Основными преимуществами Eltex MES3324 являются:

• поддержка отказоустойчивых сетевых схем,
• возможность резервирования двух коммутаторов,
• эффективное использование агрегированных линий,
• удобное сочетание медных и оптических интерфейсов,
• возможность подключения высокоскоростных uplink-каналов,
• гибкость построения уровня агрегации,
• сохранение связи при отказе отдельного соединения,
• простая интеграция в инфраструктуру Ethernet,
• возможность масштабирования сетевой схемы,
• компактное стоечное исполнение,
• пригодность для корпоративных и промышленных сетей,
• удобство модернизации существующей инфраструктуры.

Таким образом, Eltex MES3324 10685405 представляет собой L3-коммутатор агрегации, который может использовать VPC для построения устойчивых сетевых соединений между двумя физическими устройствами. В такой конфигурации линии одного Port-Channel распределяются между двумя MES3324, благодаря чему отказ отдельного кабеля или одного коммутатора не обязательно приводит к полной потере связи. VPC позволяет одновременно повысить доступность сети и использовать несколько соединений в рабочем режиме.
