OLT Eltex LTP-8X rev.B — 8-портовый GPON-терминал для высокоскоростных оптических сетей
Eltex LTP-8X rev.B, артикул LTP-8X rev.B — станционный оптический терминал OLT, предназначенный для построения пассивных сетей широкополосного доступа GPON. Устройство устанавливается на стороне оператора и объединяет абонентские оптические терминалы ONT с транспортной Ethernet-инфраструктурой. Восемь PON-интерфейсов позволяют обслуживать крупный абонентский сегмент при сравнительно небольшом количестве активного оборудования. Каждый GPON-порт поддерживает подключение до 128 терминалов, поэтому суммарная емкость LTP-8X достигает 1024 ONT. Терминал подходит для операторских сетей, жилых комплексов, корпоративной инфраструктуры и других объектов, где требуется централизованная организация доступа по оптическому волокну.
Технические характеристики
Основные параметры Eltex LTP-8X rev.B:
- артикул — LTP-8X rev.B,
- тип оборудования — GPON OLT,
- количество GPON-портов — 8,
- скорость GPON Downstream — 2,488 Гбит/с,
- скорость GPON Upstream — 1,244 Гбит/с,
- количество ONT — до 1024,
- коэффициент деления — до 1:128,
- uplink — 2 × 10G SFP+/1G SFP,
- комбинированные интерфейсы — 4 × 1G RJ-45/SFP,
- медные интерфейсы — 4 × 10/100/1000BASE-T,
- производительность коммутации — 128 Гбит/с,
- таблица MAC — 16K,
- питание — AC или DC,
- форм-фактор — 19", 1U.
Особенности конструкции

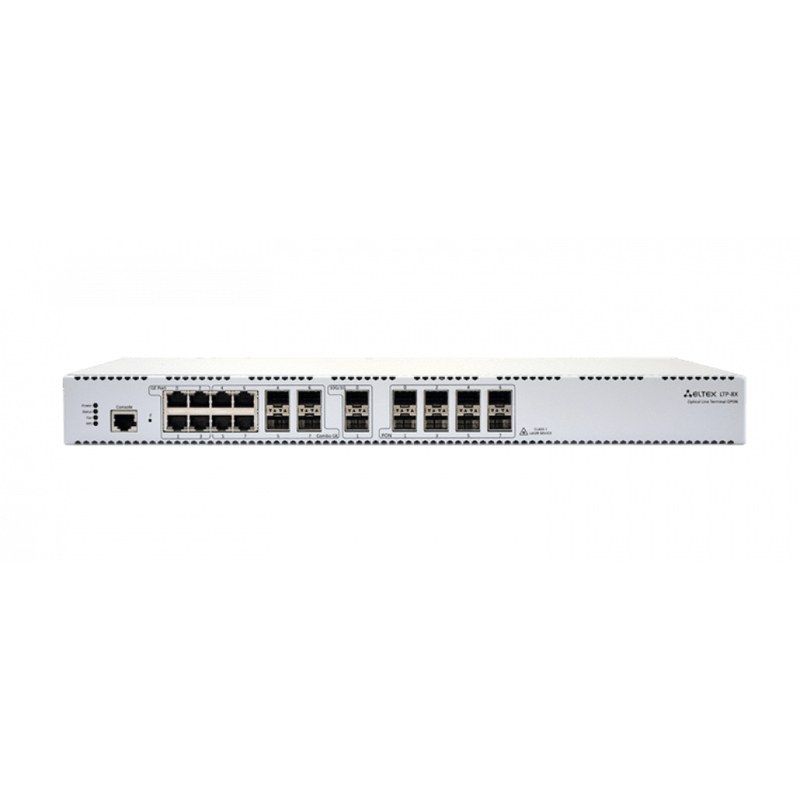

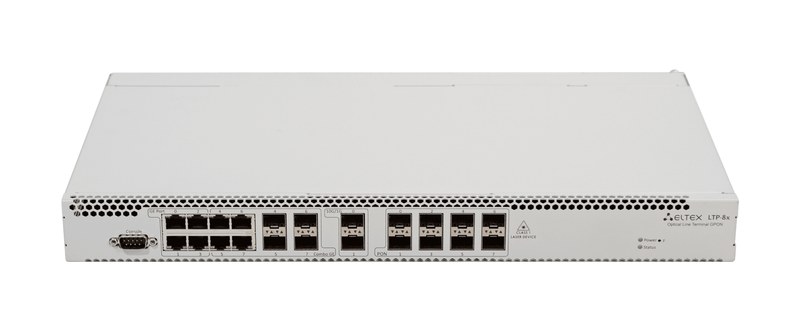

Eltex LTP-8X rev.B выполнен в металлическом стоечном корпусе высотой 1U. Такая компоновка позволяет разместить OLT в стандартном 19-дюймовом телекоммуникационном шкафу вместе с коммутаторами агрегации, оптическими панелями и другим операторским оборудованием. На передней части устройства расположены восемь GPON-интерфейсов для подключения пассивной оптической сети. Использование SFP-модулей дает возможность выбирать оптический класс в зависимости от требуемой дальности и бюджета линии. Для связи с транспортной сетью предусмотрены два высокоскоростных 10G-интерфейса, четыре комбинированных гигабитных порта и дополнительные медные Ethernet-разъемы. Такое сочетание позволяет гибко организовать uplink без отдельного внешнего преобразователя среды. В корпусе предусмотрены два слота для сменных модулей питания.
Принцип работы
LTP-8X rev.B устанавливается в центральной части GPON-сети. От его PON-портов оптический сигнал передается по одномодовому волокну к пассивным сплиттерам, которые распределяют линию между абонентскими терминалами. На одном GPON-интерфейсе может работать до 128 ONT. При использовании всех восьми портов терминал способен обслуживать до 1024 абонентских устройств. Передача в направлении от OLT к абонентам выполняется на длине волны около 1490 нм. Все подключенные ONT получают общий нисходящий поток, но обрабатывают только предназначенные для них данные. В обратном направлении абонентские терминалы передают информацию к LTP-8X по общей оптической линии. Чтобы несколько ONT не отправляли данные одновременно, OLT распределяет временные интервалы между устройствами. Для этого используется динамическое распределение полосы DBA. Терминал оценивает текущую нагрузку и назначает доступную пропускную способность отдельным абонентским устройствам в зависимости от требований сети. Данные, поступившие через GPON, передаются во встроенный Ethernet-коммутатор и далее направляются через uplink-интерфейсы в транспортную сеть оператора. В обратном направлении трафик принимается с Ethernet uplink, обрабатывается OLT и распределяется между соответствующими PON-портами и ONT.
Области применения
Ключевыми направлениями применения Eltex LTP-8X rev.B являются:
- операторские сети GPON,
- сети FTTH,
- подключение многоквартирных домов,
- телекоммуникационная инфраструктура жилых комплексов,
- широкополосный доступ в интернет,
- корпоративные оптические сети,
- подключение удаленных объектов,
- распределение IPTV и мультимедийного трафика,
- строительство сетей последней мили,
- модернизация существующей PON-инфраструктуры,
- организация крупных абонентских сегментов,
- узлы связи интернет-провайдеров.
Компания «Олниса» помогает организовать закупку OLT Eltex LTP-8X rev.B, артикул LTP-8X rev.B, для построения и модернизации оптических сетей. При оформлении заказа можно уточнить комплектацию терминала, тип блоков питания и необходимые оптические модули. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране. Через «Олниса» можно приобрести OLT Eltex и совместимые компоненты для PON-инфраструктуры в рамках одной поставки.
Преимущества
Основными преимуществами Eltex LTP-8X rev.B являются:
- высокая плотность абонентских подключений,
- компактное стоечное исполнение,
- восемь независимых GPON-интерфейсов,
- возможность подключения большого количества ONT,
- наличие высокоскоростных uplink-портов,
- гибкое сочетание оптических и медных интерфейсов,
- встроенная коммутация трафика,
- возможность резервирования питания,
- масштабируемость операторской сети,
- эффективное использование оптической инфраструктуры,
- простота построения FTTH-сегментов,
- удобство интеграции в существующий узел связи.
